多轴同步丝杠传动位移输送装置

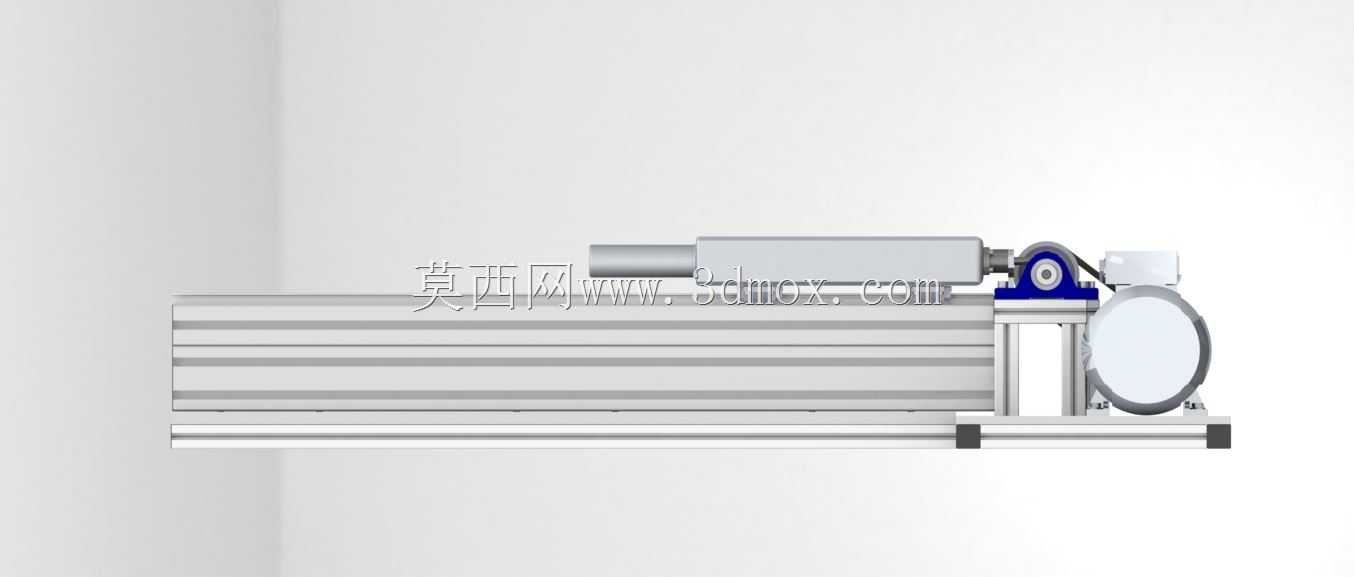

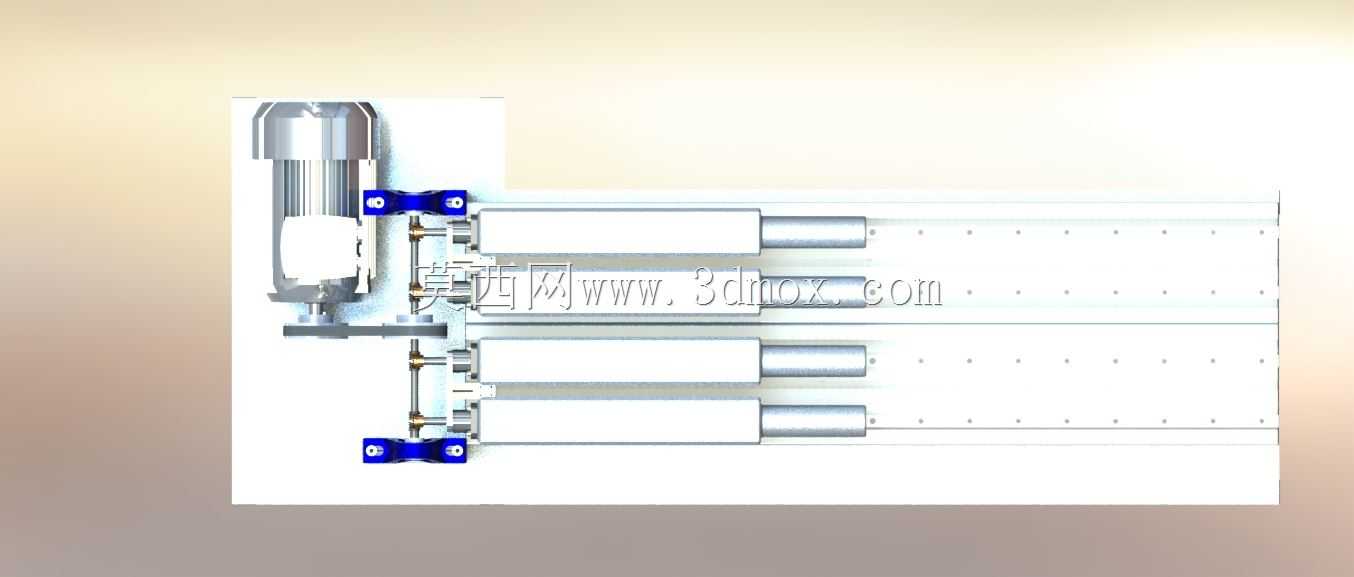

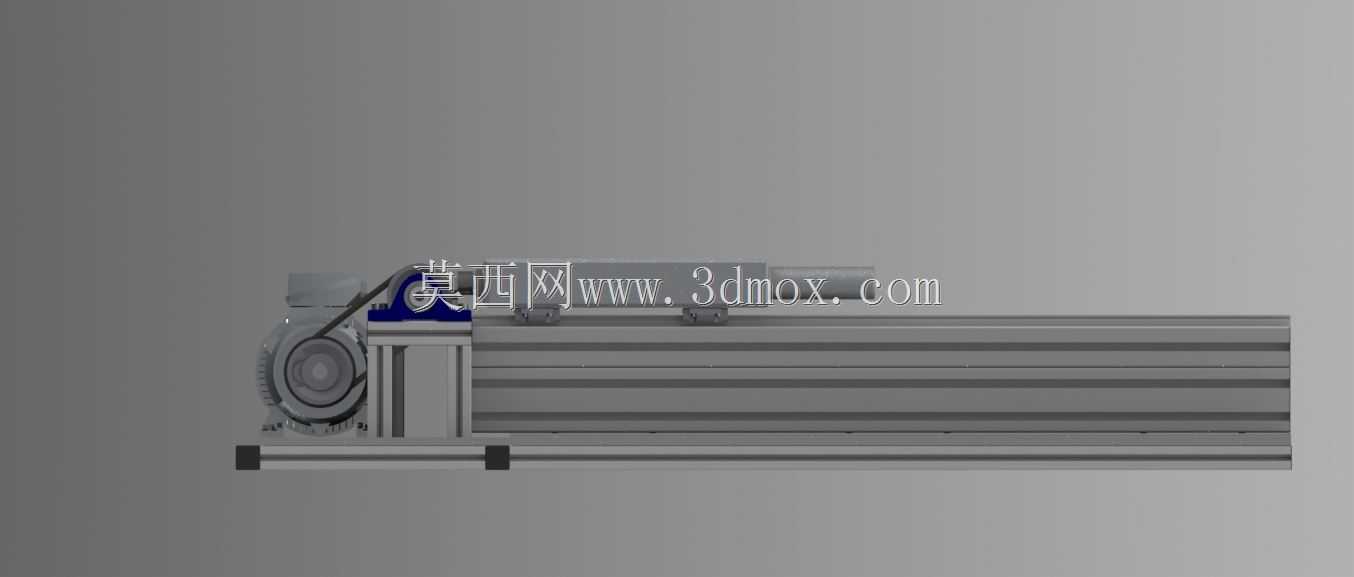

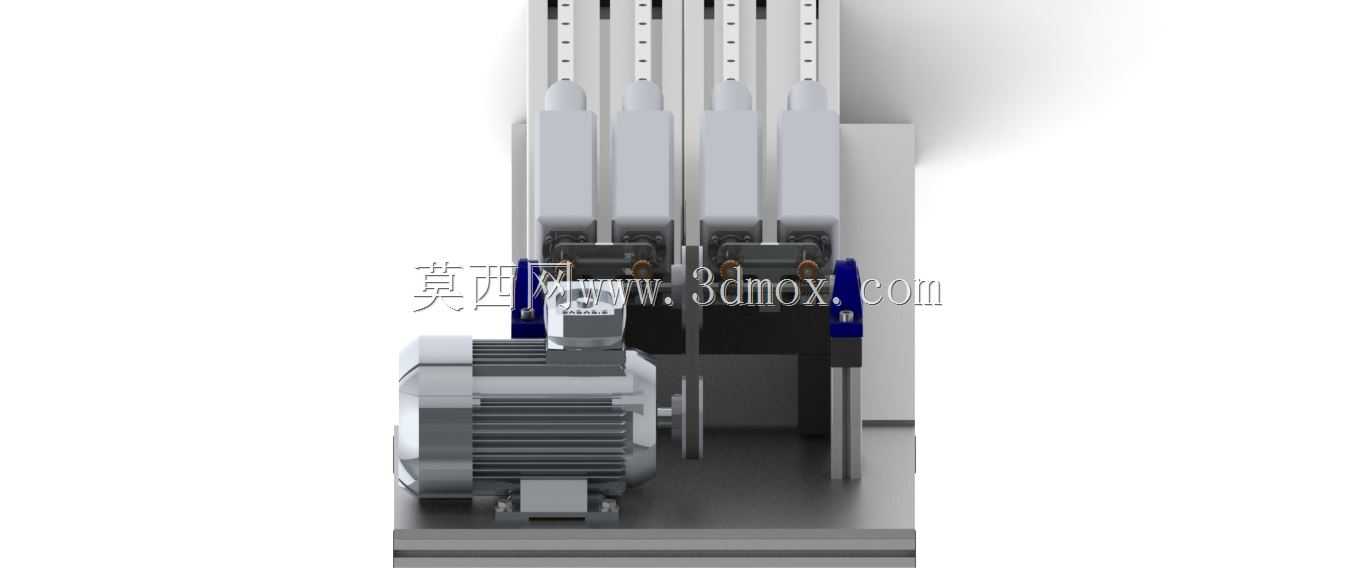

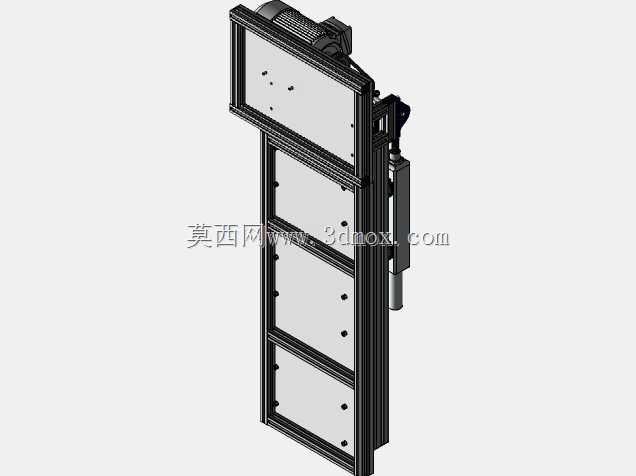

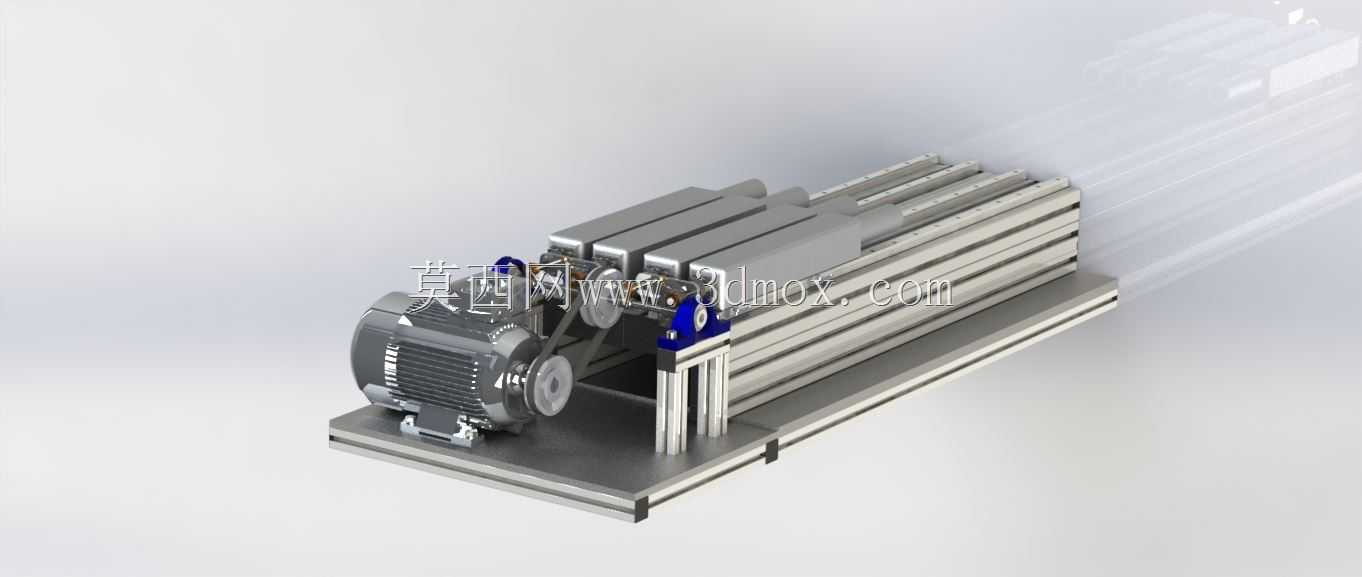

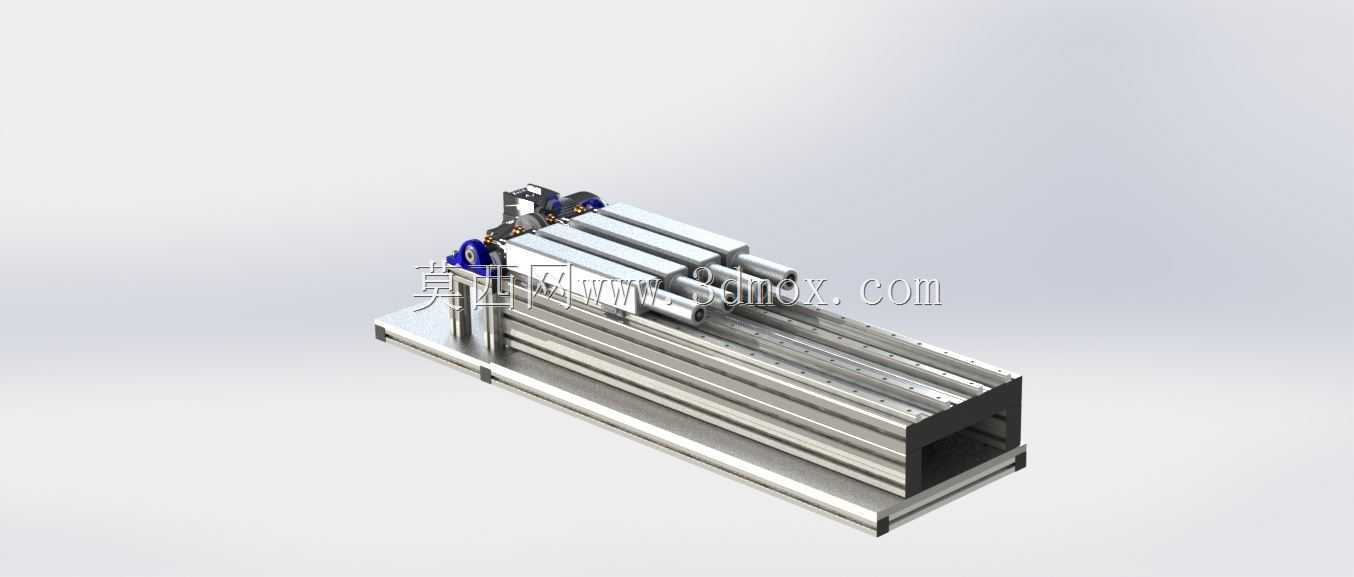

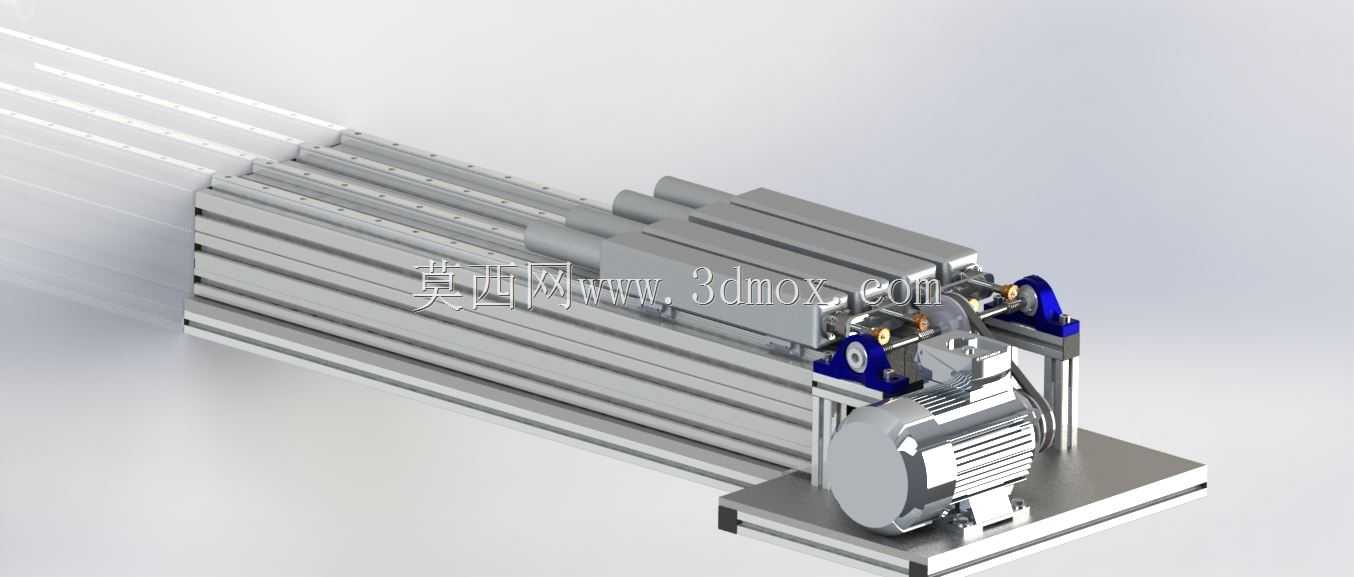

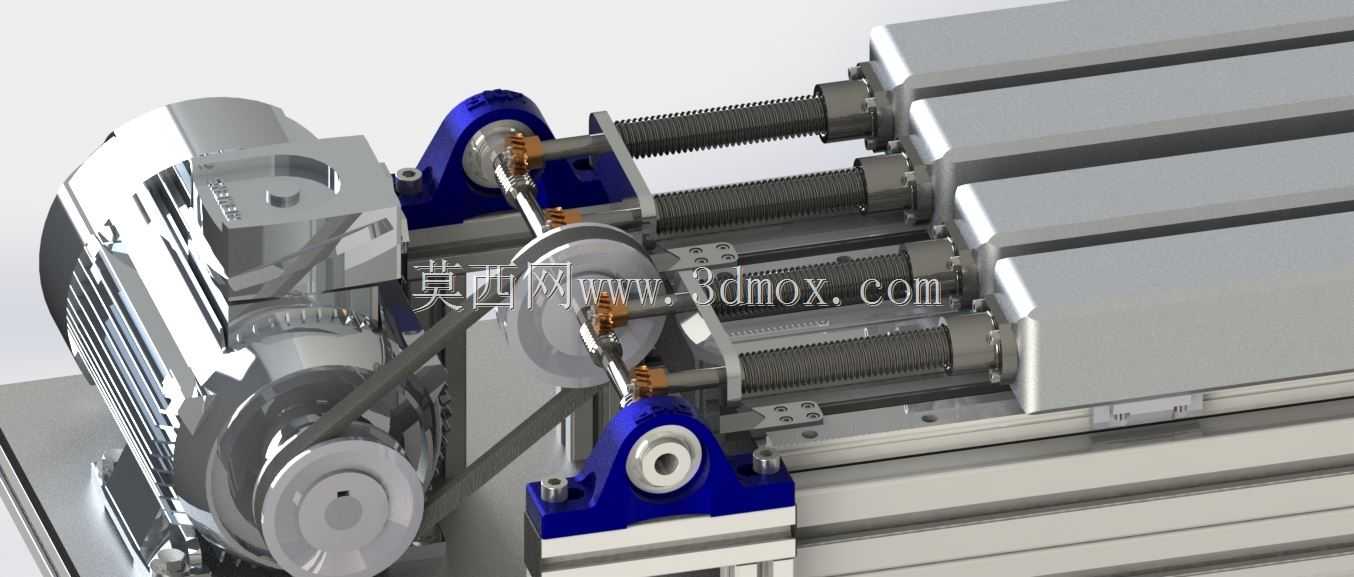

该装置主要面向精密物料移送、工位间距调整、轻载工件同步输送类工业场景，常见于电子元件分拣生产线、小型零件装配工位、实验平台精密位移调节等对多轴动作同步性有较高要求的作业环节，可实现多个工位的同步等距位移，避免单轴驱动带来的位置偏差问题，保障移送过程中工件的相对位置精度。装置核心采用平行布置的多组滚珠丝杠作为直线执行元件，搭配对应数量的直线导轨承担负载导向，驱动端通过带轮传动结构将单台动力源的扭矩同步分配至每根丝杠，仅用一套动力输入即可实现所有轴的同步回转，进而带动各滑台完成同步直线运动，相比多电机独立驱动的方案，既消除了多轴同步控制的电控复杂度，也从机械结构层面保证了各轴位移的一致性，大幅降低了同步误差。设计过程中，动力端采用带传动结构实现扭矩分流，一方面可通过带轮直径配比调整丝杠的输入转速，匹配不同的移送速度需求，另一方面带传动自带的缓冲吸振特性可减少丝杠启停瞬间的冲击，延长传动部件使用寿命；丝杠支撑端采用立式带座轴承完成两端固定，可承受丝杠回转过程中的径向载荷与轴向窜动，保障长行程下的传动稳定性；导轨与丝杠采用平行等高布置，滑台同时与丝杠螺母、导轨滑块连接，将传动负载与导向负载分离，避免丝杠承受额外径向力，降低丝杠磨损速率。安装边界上，装置整体为卧式长条形布局，驱动电机布置在装置端部一侧，通过支架与主体安装板连接，不额外占用滑台移动方向的空间；多组导轨与丝杠沿宽度方向等距排布，各滑台的安装面保持同一平面高度，可直接搭载工装夹具、吸盘或载具，无需额外调整安装平面度；底部安装板预留有标准化安装孔位，可直接固定在生产线架体或铝型材工作台上，适配现有产线的快速改造安装需求，不需要对原有工位布局做大幅调整。
