文胸生产专用多关节悬臂式机械操作臂

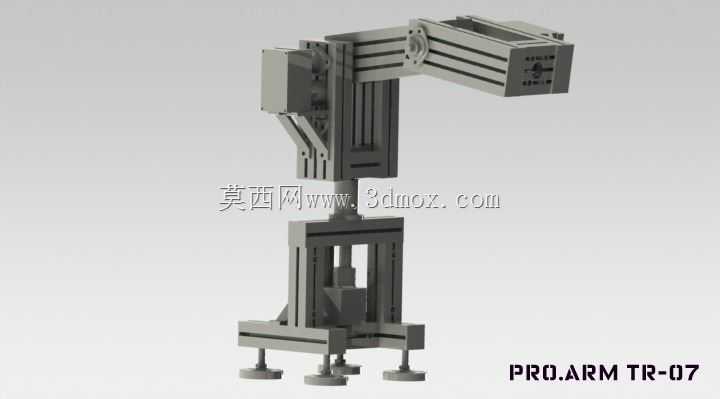

　　这款多关节悬臂操作臂，主要面向贴身衣物制造行业的文胸生产工序场景，适配文胸加工过程中多工位的物料转移、工序辅助操作需求，区别于通用型工业机械手，其结构设计完全贴合文胸生产的工位布局特点。从结构设计思路来看，整体采用立式立柱加双段悬臂的构型，底部设置带可调脚杯的安装基座，安装时可通过脚杯调节整体水平度，适配车间地面存在的微小高度差，基座的安装孔位按照常规产线侧边安装的间距预留，不需要额外制作复杂的转接安装板，可直接固定在产线侧边的型材架或者混凝土地台面上，安装边界预留了足够的操作维护空间，不会与周边的缝纫工位、热压工位产生运动干涉。悬臂部分采用铝型材拼接的框架式结构，在保证整体结构刚性的前提下尽可能降低了臂身自重，

　　减少关节驱动端的负载冗余，关节处的连接座采用一体化铣削成型的结构件，避免拼接结构带来的装配间隙误差，保证重复定位精度满足文胸生产中面料抓取、模杯对位的精度要求。末端执行器的安装接口采用标准的快换式法兰设计，可根据不同工序需求快速更换夹爪、吸盘或者热压辅助工装，不需要重新拆解臂身结构，适配文胸生产从面料裁片搬运、模杯定位、钢圈推送、成品转运的多工序切换需求。在实际生产应用中，这款操作臂可覆盖半径范围内三个相邻工位的操作需求，不需要为每个工位单独配置搬运机构，大幅压缩产线的设备投入成本，臂身的运动轨迹可根据不同款型文胸的生产流程进行点位示教，关节的运动速度可根据面料的易损特性进行分段调节，避免动作过快导致面料拉扯变形或者移位。

　　从外形尺寸来看，整体立式安装后的总高度适配常规坐姿操作工位的高度范围，悬臂完全伸展后的作业半径可覆盖1.2米范围内的操作区域，收缩后占用的横向空间不超过0.4米，不会占用过多的产线操作空间，基座的占地面积控制在0.3平方米以内，对于现有老旧产线的自动化改造也具备很好的适配性，不需要对原有产线布局进行大规模调整。结构设计上充分考虑了纺织车间的使用环境，所有的传动部位都设置了防尘护罩，避免车间内的纤维飞絮进入传动间隙造成卡顿或者磨损，电气走线全部内置在臂身的型材空腔内，既避免走线外露造成的勾挂风险，也能减少车间浮尘对线路的老化影响。关节处的限位结构采用硬限位加软限位双重设计，硬限位采用聚氨酯缓冲块，避免误操作时臂身超程撞击周边设备，

　　软限位可通过控制系统自定义设置运动边界，可根据不同产线的实际布局灵活调整作业范围，不需要改动机械结构。在功能特性上，这款操作臂的负载能力完全覆盖文胸生产过程中所有待操作工件的重量范围，从单片几十克的面料裁片到整套几百克的成品文胸都可稳定搬运，重复定位精度控制在±0.5mm以内，完全满足模杯对位、辅料贴合等工序的精度要求，不会出现对位偏差导致的产品次品问题。不同于通用六轴机器人的复杂构型，这款操作臂采用四关节的简化构型，操作调试门槛更低，产线的普通维护人员经过简单培训即可完成点位示教和日常维护，不需要配备专业的机器人调试人员，更贴合中小规模内衣制造企业的人员配置现状。臂身的平衡结构采用内置的气弹簧辅助支撑，可抵消悬臂自身重量带来的偏载力矩，降低驱动电机的输出负载，同时也能让臂身的手动拖拽调试更加顺畅，在进行新款式生产的点位示教时，可直接拖拽臂身到达目标位置保存点位，大幅缩短调试周期。
