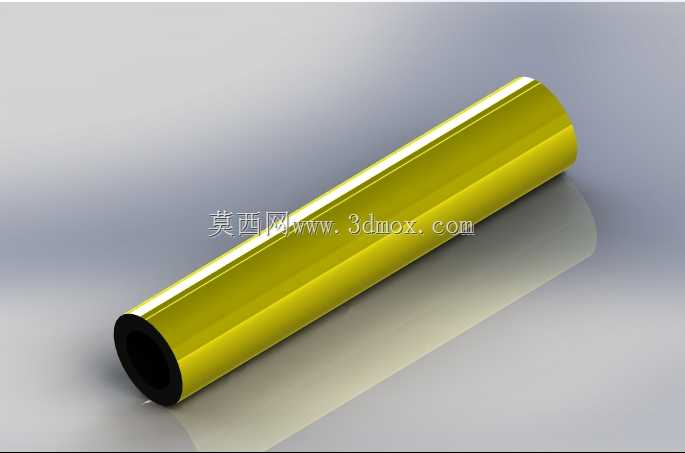

亮面空心圆柱辊轴结构三维造型

　　这类空心圆柱辊件在工业产线里的应用场景覆盖极广，从包装薄膜的展平输送、印刷设备的料带导向，到涂布生产线的张力支撑、分切设备的走料承托，都能见到同结构辊轴的身影。不同于实心辊的厚重设计，空心结构的选型核心是在保证辊面径向跳动精度、整体结构刚度的前提下，尽可能降低辊体自重，减少两端支撑轴承的径向载荷，降低设备长时间运行的转动惯量，尤其适配高速连续运转的产线工况，避免实心辊启停阶段惯性过大带来的料带拉扯、张力波动问题。

　　从结构设计逻辑来看，该辊体采用等壁厚空心圆柱构型，两端预留轴承安装位的内孔止口，辊面做高光镜面处理，这一设计并非单纯为了外观质感，核心是降低辊面与接触物料的摩擦系数，针对薄膜、箔材、高端纸张等易被刮花的柔性物料，高光辊面能避免物料输送过程中产生划痕、压印，同时光滑表面不易积尘粘料，日常维护时仅需无尘布擦拭即可恢复表面精度，减少产线停机清洁的频次。设计阶段需要重点校核的参数包含辊体的壁厚选择，壁厚过薄会导致辊体长度方向的中部挠度超标，长径比偏大的工况下高速转动会出现明显振颤，直接影响输送物料的平整度；壁厚过厚则会抵消空心结构的减重优势，无端增加驱动端的动力负载。

　　实际选型建模时，需要先明确安装边界：两端支撑轴承座的中心距决定辊体的有效工作长度，辊面直径需要匹配配套传动轮的包角要求，若为从动辊设计，辊面直径公差需控制在h6级别，保证整根辊的圆柱度误差不超过0.02mm，避免转动过程中出现线速度差导致的物料跑偏。内孔的加工精度需要匹配两端闷头或者轴承的装配公差，通常采用H7公差带，保证装配后两端轴头的同轴度，避免装配完成后辊体转动出现卡滞、跳动超差的问题。辊面的高光处理工艺对应到三维建模阶段，需要明确表面粗糙度的要求，通常这类镜面辊的表面粗糙度要达到Ra0.2以下，建模时可以通过表面材质参数的设置还原金属亮面的反光特性，方便后续做产线装配干涉检查、运动仿真时直观判断辊面与周边护板、刮刀、压轮的间隙是否合理。

　　从功能特性上区分，这类空心辊如果用于张力控制段，还需要在辊体内部做动平衡处理，对应建模时需要预留动平衡工艺的配重孔位，通常在两端闷头的端面上均匀布置螺纹孔，方便动平衡测试时加装配重螺钉，将辊体的动平衡等级控制在G2.5级别以上，适配每分钟数百转的高速运转工况。如果用于高温工况，比如烘干部位的导辊，空心内腔还可以预留导热油或者加热棒的安装空间，建模时需要提前核算内腔的通流面积，保证热介质的循环效率，同时壁厚选择要考虑高温下的热膨胀量，预留两端轴承座的轴向游动间隙，避免热胀冷缩导致辊体弯曲变形。

　　很多刚接触辊类设计的工程师容易忽略安装边界的细节，比如辊体两端的轴头伸出长度需要匹配轴承座的安装厚度、密封件的压缩量，还有端盖、锁紧螺母的装配空间，建模时不能只做空心圆柱的主体结构，需要把两端的装配台阶、密封槽、键槽、锁紧螺纹这些细节都做全，否则后续出工程图时会出现装配干涉的问题。另外辊面的倒角处理也很关键，两端的辊面边缘需要做微小的圆弧倒角，避免尖锐棱边刮伤接触的物料，同时也能避免安装过程中磕碰损伤辊面精度。针对不同的物料特性，辊面的处理方式会有区别，但基础的空心圆柱结构是所有这类导辊、支撑辊的核心构型，掌握这个基础结构的建模逻辑、参数校核要点，再根据具体工况调整表面处理、内部结构、安装接口，就能快速适配不同行业的辊类部件设计需求，大幅缩短非标设备的设计周期。
