棘轮式单向间歇传动构件结构设计

项目分类:通用机械零部件 发布时间:2021-11-01 ID:353471
  • 棘轮式单向间歇传动构件结构设计

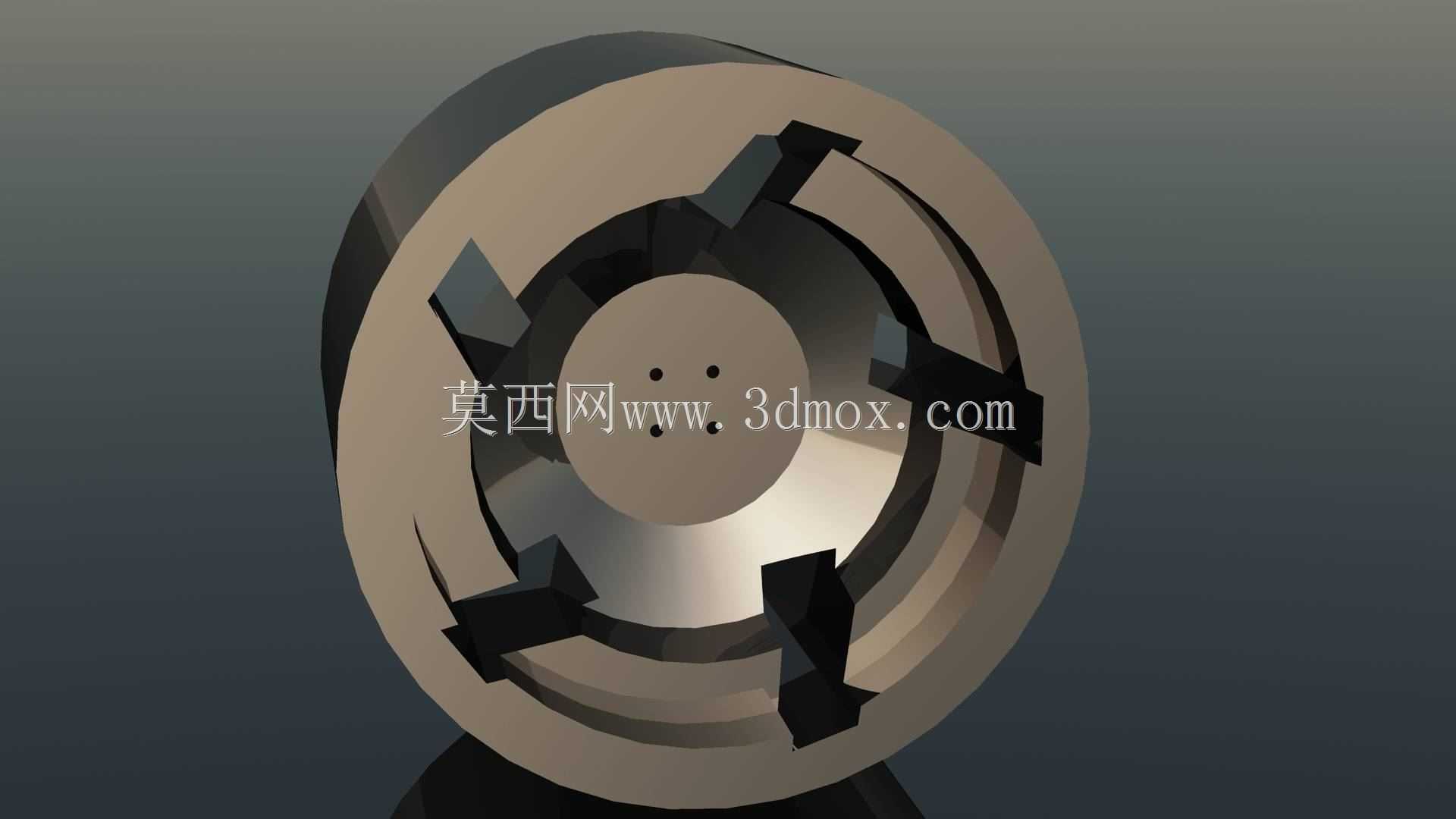

  在自动化送料、轻工包装、纺织机械以及机床进给机构的间歇传动场景中,这类带内嵌棘爪的棘轮构件是实现单向步进、防止逆转的核心传动零件,区别于外啮合棘轮的外露结构,该内嵌式设计将棘爪收纳于棘轮本体的环形槽内,能在紧凑安装空间内实现传动功能,同时减少外部粉尘、切屑对棘爪啮合面的磨损,适配多尘、有少量切削飞溅的机加工工位传动需求。从实际使用场景来看,这类构件常安装在传动轴端部,与机架上的止动挡块或者主动摆杆配合,当主动件做往复摆动时,棘爪在槽内的限位结构作用下卡入棘轮的齿槽,推动棘轮转过固定角度,反向摆动时棘爪沿齿面滑过,棘轮保持静止,以此实现送料辊的定长送进、转台的工位分度、起重机构的防逆转锁止功能,相比摩擦式单向离合器,

  这种齿式啮合的结构传动精度更高,不存在打滑偏移的问题,适合对步进角度有明确要求的工位。设计过程中首先要确定的是棘轮的模数与齿形角,结合传递扭矩的大小计算齿面接触强度,内嵌棘爪的槽深需要匹配棘爪的摆动行程,既要保证棘爪能顺利落入齿槽完成啮合,也要避免槽深过大削弱棘轮本体的结构强度,中心的安装孔采用基孔制配合,与传动轴的配合公差选H7/k6,保证传动过程中无径向窜动,孔端的三个小螺纹孔用于安装轴向压盖,限制棘轮的轴向位移,防止运转过程中构件沿轴向外移脱开。外形尺寸上,棘轮的外圆直径根据安装空间的边界约束确定,外圆表面做光滑处理,没有多余的凸起结构,能在狭小的腔体内完成安装,环形槽的宽度与棘爪厚度保持小间隙配合,间隙值控制在0.1到0.

  2毫米之间,既保证棘爪摆动灵活,也不会因为间隙过大导致啮合时出现冲击异响。棘爪的形状做了适配优化,爪部的啮合面做了微小的倾角处理,保证受力时棘爪能紧紧压向齿槽根部,不会在传动过程中脱出,棘爪的铰接点位置经过计算,确保啮合时的作用力方向能让棘爪产生自紧力矩,无需额外的弹簧压紧结构也能可靠啮合,减少了附属零件的数量,降低了整体装配复杂度。安装边界方面,该构件的轴向厚度需要匹配安装腔体的轴向尺寸,安装时要保证棘轮的端面与传动轴的轴线垂直度公差在0.02毫米以内,避免运转过程中出现偏磨,棘爪与主动摆杆的连接销需要做润滑处理,长期运转时定期加注润滑脂,减少铰接处的磨损,延长构件的使用寿命。在实际选型应用中,需要根据传动轴的转速、

  单次步进的角度、传递的额定扭矩来匹配对应尺寸的构件,不能超扭矩使用,否则会出现棘爪断裂、齿面崩损的问题,安装时要注意齿面的啮合方向,确认与所需的单向锁止方向一致,避免装反导致功能失效。这类内嵌式棘轮结构相比传统外棘轮,在相同的传动能力下体积更小,防护性更好,适合在封闭的传动箱体内使用,不需要额外设置防尘护罩,能简化整体设备的结构设计,降低设备的制造成本与后期维护工作量。
