日式武士长刀忍者佩刀结构设计

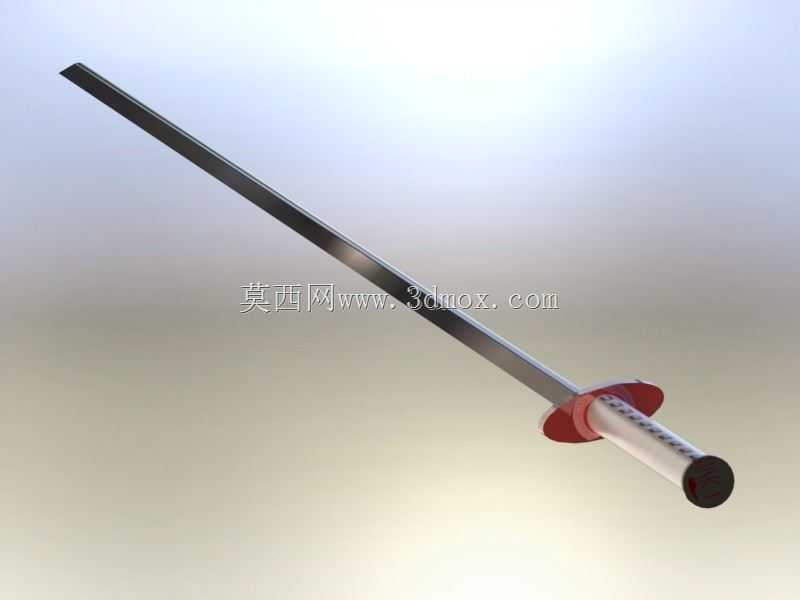

　　本次完成的日式长刀三维结构设计，核心围绕传统冷兵器的形制还原与结构合理性展开，首先从实际使用场景出发，这类刀具常出现在武道研习、影视道具制作、文创周边开发以及传统兵器复原研究领域，不同场景下对结构强度、重量配比、外形还原度的要求各有侧重。设计初期先拆解传统武士刀的核心结构组成，从刃部、鎺、镡、柄卷、柄头几个核心部件逐一做结构匹配，刃部采用狭长直身微弧的形制，区别于传统打刀的大弧度弯曲，更适配忍者刀具便携、快速抽拔的使用需求，刃身截面做楔形设计，从刃口到刀背逐步增厚，刃口位置预留0.1mm的钝化厚度，既还原刃部的锋利视觉效果，也避免道具使用过程中出现划伤风险，刀背厚度控制在6mm，整体刃身长度设定为72cm，保证握持挥砍时的力矩平衡，不会出现头重脚轻的操控问题。

　　刀镡也就是护手部分，采用圆形薄片状结构，直径8cm，厚度3mm，中心开设与刀茎匹配的矩形安装孔，边缘做1mm的圆角过渡，表面做哑光红棕色质感处理，还原传统漆艺护手的视觉效果，安装位置距离柄尾22cm，刚好是单手握持时虎口的抵靠位置，能够在突刺动作中有效阻挡手部前滑，同时格挡对方兵器时也能起到防护手部的作用。刀茎部分贯穿整个刀柄，与柄身采用过盈配合加横向销钉固定的结构，销孔位置设置在距离柄尾4cm处，直径4mm，装配后销钉完全埋入柄身内部，不破坏柄部的整体外观。

　　刀柄部分采用圆柱形结构，直径28mm，长度22cm，表面做等距的环形凹槽设计，用来模拟传统柄卷缠绕后的凹凸触感，柄身外部预留缠绕绑绳的厚度空间，实际建模时柄芯直径控制在24mm，外层4mm的空间留给绑绳或防滑包裹层，柄尾设置圆形堵头，直径与刀柄一致，厚度8mm，中心做轻微内凹处理，既可以平衡整刀的重量分布，也能在挥刀时避免柄尾剐蹭衣物。整刀装配完成后总重量控制在850g左右，重心位置落在刀镡前方5cm处，这个重心位置既保证挥砍时的惯性力度，也不会因为重心过前导致长时间握持手臂酸胀，适配单手握持快速切换动作的使用需求。

　　从安装边界来看，整刀收纳时配套的刀鞘内径需要比刀身最大宽度大0.8mm，鞘口位置做与刀鎺匹配的限位台阶，保证刀身插入后不会出现晃动，刀鞘总长度比刃身长3cm，预留出刀鎺的抵靠位置，悬挂结构可以设置在刀鞘距离鞘口18cm的位置，适配腰侧佩戴的高度需求，不会影响日常行动时的肢体活动。设计过程中特意规避了传统刀具建模中常见的结构干涉问题，比如刀镡与刀身、刀柄的配合面都做了0.05mm的装配间隙，避免3D打印或者机加工制作时出现装配卡滞，所有棱角位置都做了最小R0.3的圆角处理，消除应力集中点，即便是采用树脂3D打印制作道具，也不会因为棱角过于尖锐出现磕碰碎裂的问题。

　　针对不同的应用场景，模型还预留了结构调整空间，比如作为武道练习用的素振刀时，可以在柄部内部增加配重块，将整体重量提升至1200g，用来练习腕部力量；作为影视道具时，可以将刃部材质替换为软质硅胶，刀镡和柄头采用轻质ABS材料，进一步降低整体重量，减少武打动作中的受伤风险；作为文创展示模型时，可以在刀镡表面增加浮雕纹饰，柄部采用真实棉绳缠绕，提升整体的质感还原度。整个建模过程完全按照实际加工的装配逻辑搭建，每个部件都可以单独导出加工，不需要额外做结构拆分，部件之间的配合公差完全适配常见的3D打印、CNC加工以及手工打磨的工艺要求，不需要后期做大量的修配调整，拿到模型后就可以直接进入生产制作环节。
