清塘挖泥船用螺旋输送钻具结构设计

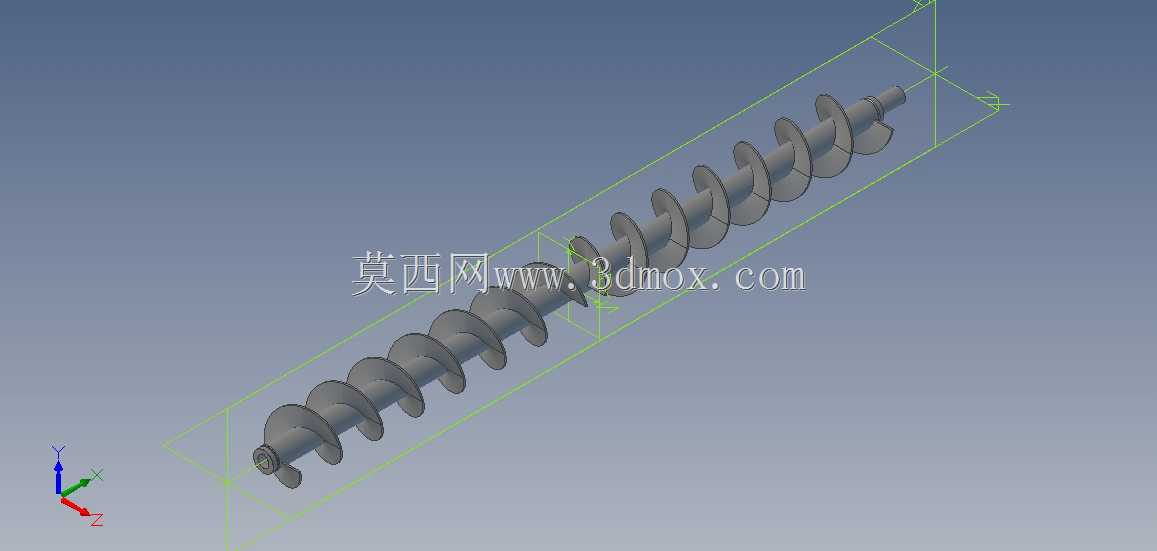

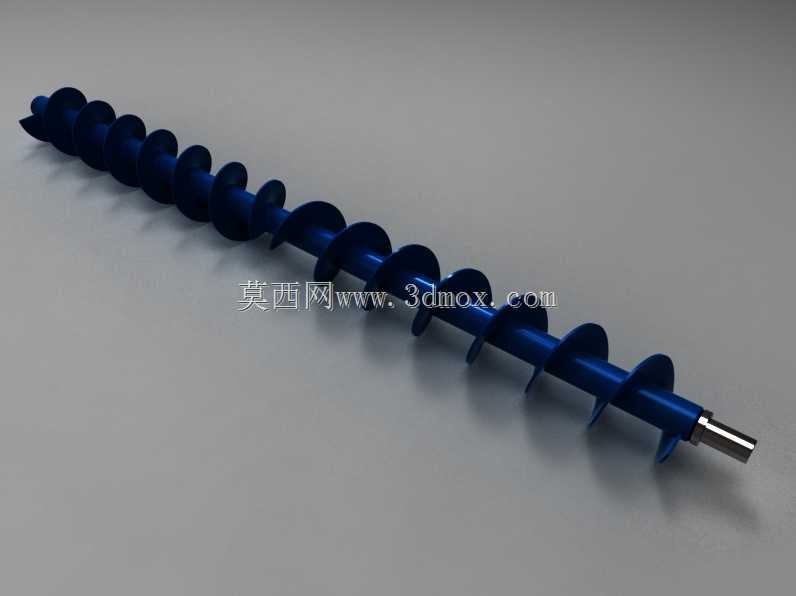

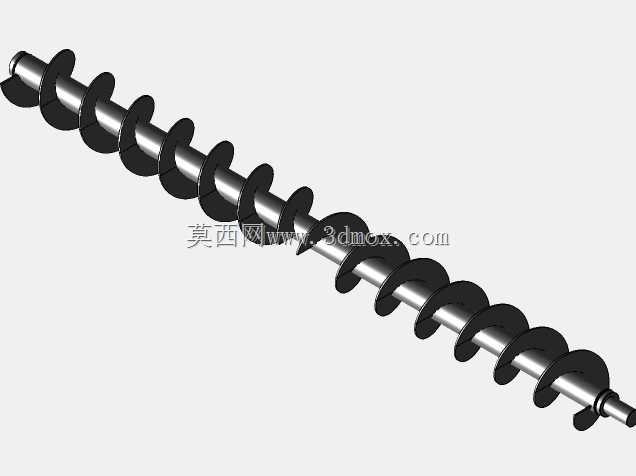

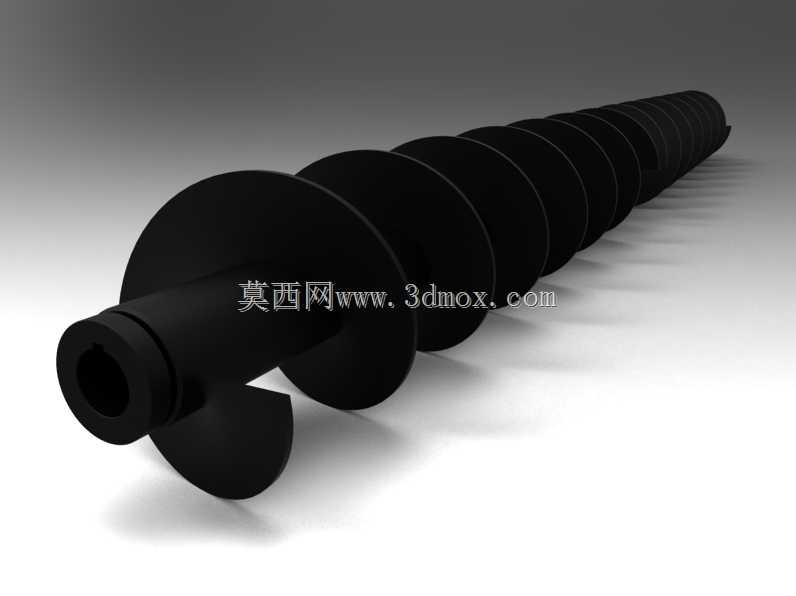

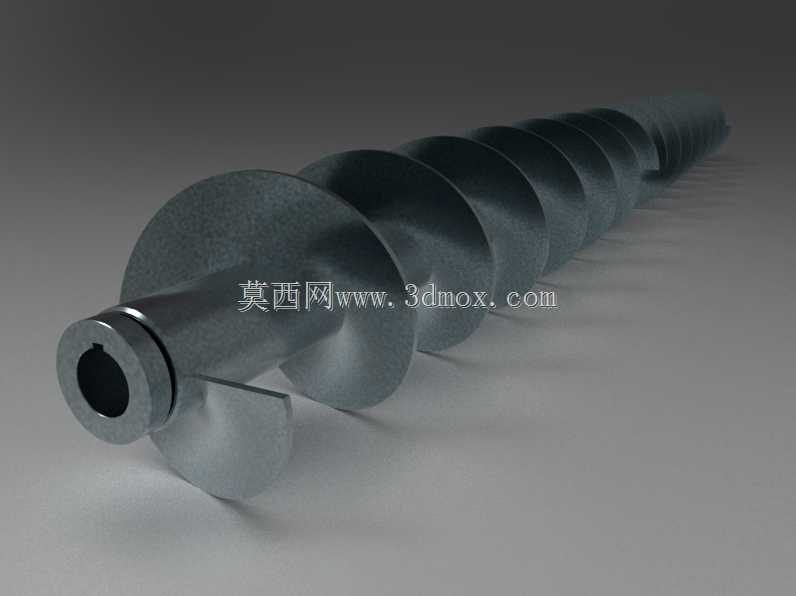

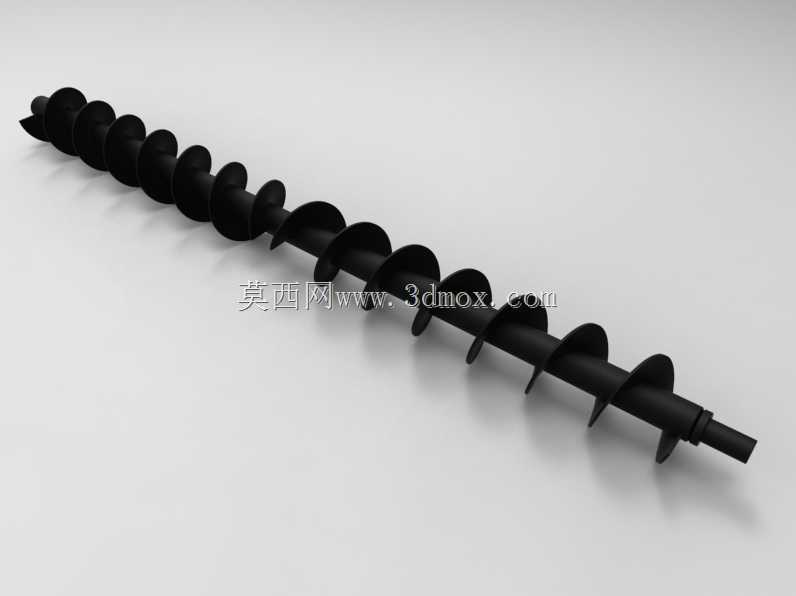

这款螺旋钻具是专为内河清塘、航道疏浚作业的挖泥船配套设计的核心输送部件，主要应用于中小型挖泥船的舱内沉积物输送工位，承担将吸泥泵抽吸至舱内的淤泥、塘底沉积物向后续输送、归集环节推送的核心功能，是清淤作业流程中保障物料连续输送、避免舱内淤积堵料的关键结构件。在实际清塘挖泥作业场景中，水下抽吸上来的沉积物往往混杂着细碎砂石、腐殖质与纤维类杂物，普通平直输送结构很容易出现物料卡滞、堆积架桥的问题，而这款螺旋钻具通过连续变距螺旋叶片的结构设计，能够在转动过程中对混杂物料形成持续的轴向推送力，同时叶片的螺旋曲面可以对结块的淤泥起到一定的破碎、搅动作用，避免大块杂物卡滞在输送通道内，保障清淤作业的连续稳定运行。从设计思路来看，这款钻具整体采用等直径螺旋轴搭配连续螺旋叶片的主体结构，叶片从钻具前端的进料端到后端的出料端采用渐变螺距设计，进料端螺距更大，能够快速承接吸泥泵送入的松散沉积物，避免进料口处物料堆积溢出，随着物料向出料端推送，螺距逐步收窄，对物料形成适度的挤压作用，提升输送过程的密实度，减少输送过程中的物料撒漏与回流。钻具末端设计有标准圆柱安装轴段，轴段加工有精准的配合公差与定位台阶，能够直接与挖泥船输送舱内的驱动轴承座、传动联轴器进行适配安装，安装边界充分考虑了中小型挖泥船输送舱的常规内部尺寸，钻具整体长度适配常见的3-5立方容积输送舱的安装跨度，螺旋叶片的外径与输送舱底部的弧形槽道预留了均匀的5mm配合间隙，既不会因为间隙过大导致物料卡入叶片与槽道的缝隙中造成磨损，也不会因为间隙过小出现叶片剐蹭舱壁的问题。钻具的螺旋叶片与中心轴采用一体化焊接成型结构，叶片边缘做了圆弧倒角处理，能够减少输送过程中纤维类杂物缠绕在叶片边缘的概率，同时降低叶片转动过程中的水流阻力，减少驱动端的动力损耗。在实际作业过程中，这款螺旋钻具可以配合舱底的刮泥刀协同工作，当刮泥刀将舱底沉积的物料刮拢到输送通道入口处时，转动的螺旋叶片会持续将物料向出料端推送，配合吸力泵的负压作用，能够高效完成舱内沉积物的转移清空，避免沉积物在舱内堆积造成船体载重失衡，也能减少人工清舱的作业量，提升清塘挖泥作业的整体效率。钻具的整体结构做了动平衡优化设计，在额定转速下运行时振动幅度控制在极小范围内，能够降低长期运行过程中对轴承座、传动结构的冲击损耗，延长整套输送机构的使用寿命。
