带环板剔除结构的微扫描金属检测设备

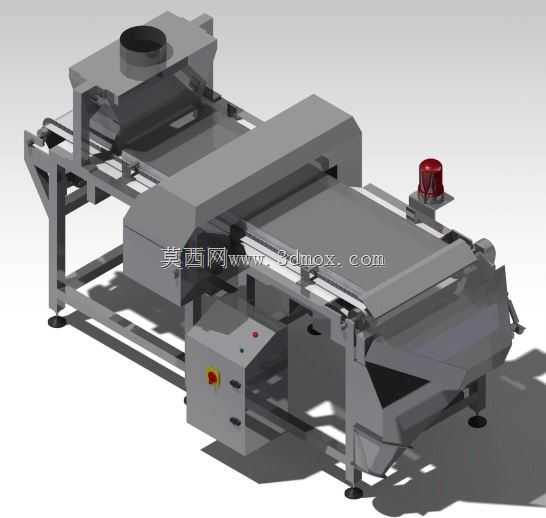

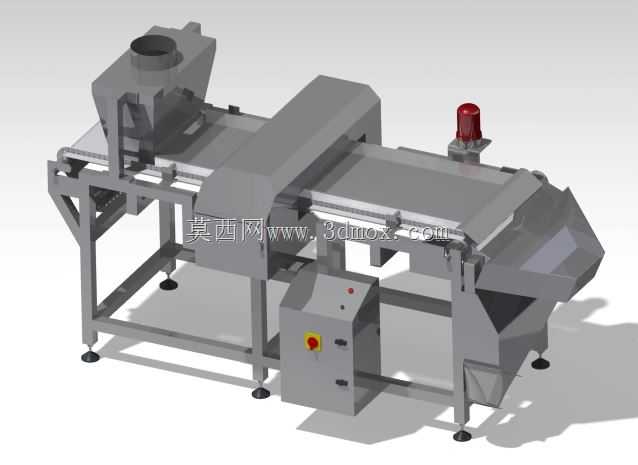

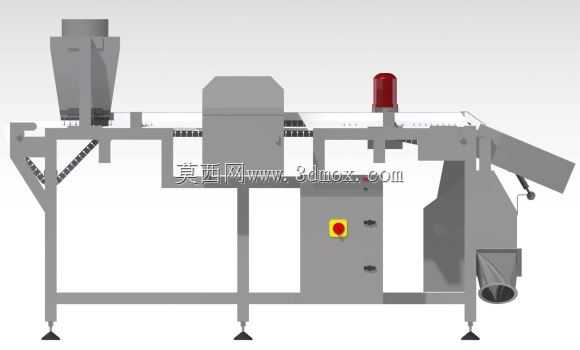

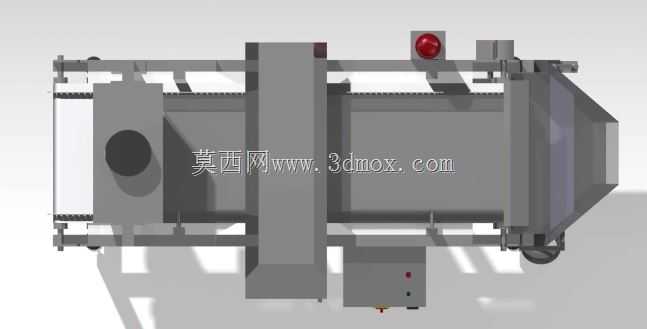

该设备主要应用于粉状物料生产加工的流水线质检环节，覆盖食品粉料、化工粉料、医药原料等多个生产场景，可在物料连续输送过程中完成金属异物的在线检测与自动剔除，避免金属杂质混入成品流入下游环节，保障产品质量合规性，同时减少人工分拣的人力投入与漏检风险。设备整体集成了连续输送机构、微扫描金属探测模块、环板式剔除机构三大部分，输送部分采用带夹子的平皮带作为物料承载载体，皮带运行平稳无跑偏，可适配粉状物料的平铺输送需求，输送速度可根据产线节拍灵活调整，匹配不同产能的生产线对接要求。金属探测模块采用微扫描检测原理，检测灵敏度覆盖铁、非铁金属、不锈钢等常见金属异物，可识别毫米级的细小金属碎屑，检测盲区小，抗干扰能力强，可适配车间复杂的电磁环境稳定运行。剔除机构采用环板配合翻盖式排料设计，当检测模块识别到金属异物时，会精准定位异物在皮带上的位置，待异物运行至剔除工位时，环板结构带动翻盖快速动作，将混有异物的料段精准分流至废料收集口，正常物料则沿输送路径进入下一工序，剔除动作响应速度快，误剔率低，不会对正常物料的输送造成干扰。设备整体采用框架式结构设计，主体框架采用工业级型材焊接加工，底部配置可调脚杯，可适应车间不平整地面的安装调平需求，设备安装时需预留前后段输送对接的空间，侧面预留电控柜的操作维护空间，顶部的报警灯可在检测到金属异物、设备故障时发出声光提示，提醒现场操作人员及时处理异常。设计过程中充分考虑了粉状物料的特性，所有与物料接触的部位均采用光滑易清洁的材质，避免粉料残留积料，设备的防护等级适配粉料生产车间的防尘要求，电控元件均做密封防护处理，避免粉料进入造成元件损坏。整体结构布局紧凑，可直接嵌入现有粉状物料生产线，不需要对原有产线做大规模改造，安装调试便捷，日常维护仅需定期检查皮带张紧度、清洁检测探头表面即可，运维成本低，可长期稳定运行在连续生产的车间环境中。
