重力进料式金属检测剔除设备结构设计

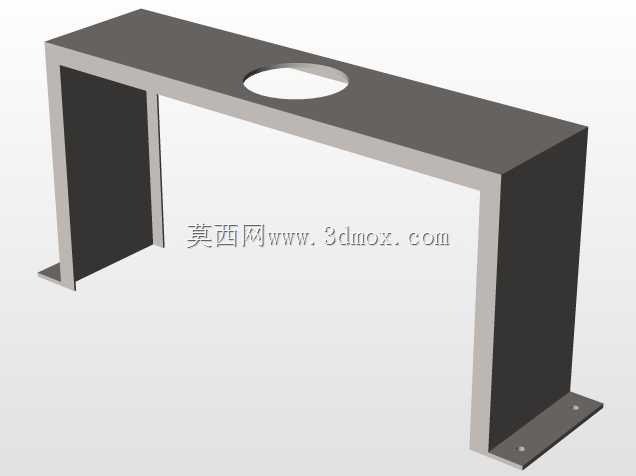

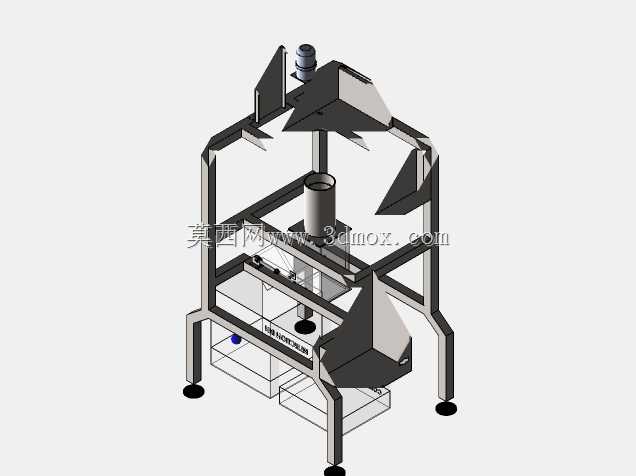

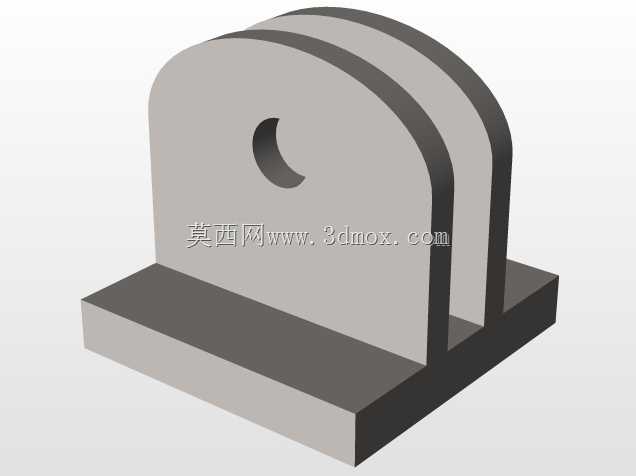

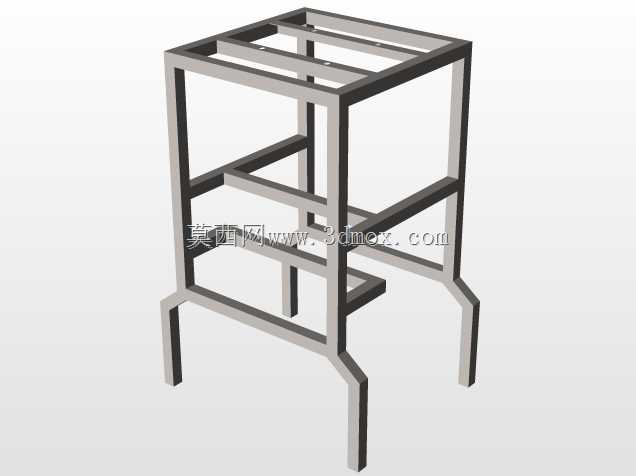

该设备主要应用于散料加工生产场景，面向粮食、饲料、塑料粒子、粉状化工原料等依靠重力自由下落完成输送的物料，在物料垂直下落的流转路径中完成金属异物的检测与自动剔除，避免金属杂质混入后续加工环节损坏下游生产设备，或是混入成品引发质量安全问题，可适配粮食加工、饲料生产、橡塑改性、食品原料预处理等多个散料处理场景的在线质检需求。设备整体采用立式框架结构布局，依托重力垂直落料的特性设计检测通道，无需额外配置水平输送机构，整体结构紧凑占地空间小，可直接串联安装在现有料仓出料口、包装机进料端等垂直落料的工位上，无需对原有生产线做大规模改造即可完成加装。设备核心功能分为检测与剔除两个模块，检测模块环绕垂直落料通道布置，可在物料自由下落穿过检测区域的瞬间，识别出物料流中混杂的铁、铜、不锈钢等各类金属杂质，不受物料颜色、包装材质的干扰，检测灵敏度可根据实际物料的特性调整，避免高湿度、高盐分物料引发的误触发问题。剔除机构采用翻板快排结构，当检测到金属异物时，导流翻板会在极短时间内完成动作，将夹带金属异物的一小段料流导入侧边的废料收集仓，正常无杂质的物料则沿原有垂直通道直接流入下一道工序，整个剔除动作响应速度快，不会造成正常物料的过多浪费，也不会打断连续的生产进料节奏。设备的机架采用方管焊接成型的框架式结构，底部配置可调式支撑脚杯，可根据安装地面的平整度调整设备水平度，保证落料通道处于垂直状态，避免物料偏流影响检测精度。设备顶部预留标准法兰连接接口，可直接对接不同规格的料仓出料口、溜管接口，侧边的废料出口可对接废料收集箱或者负压回收管路，下部出料口可直接对接包装设备、输送设备的进料端，整体安装边界规整，外接接口均采用行业通用标准尺寸，适配多数散料生产线的安装尺寸要求。设备的电气控制元件全部集成安装在机架下部的密封电控仓内，布线沿机架型材内部走线，外部无裸露线缆，可适配粉尘较多的生产车间环境，设备的检测参数调整、灵敏度校准都可通过外置的操作面板完成，日常维护仅需定期清理检测通道内壁的积料、检查翻板动作的灵活性即可，运维难度低，可长时间连续稳定运行在生产线上。
