制药生产线用片剂胶囊金属检测剔除装置

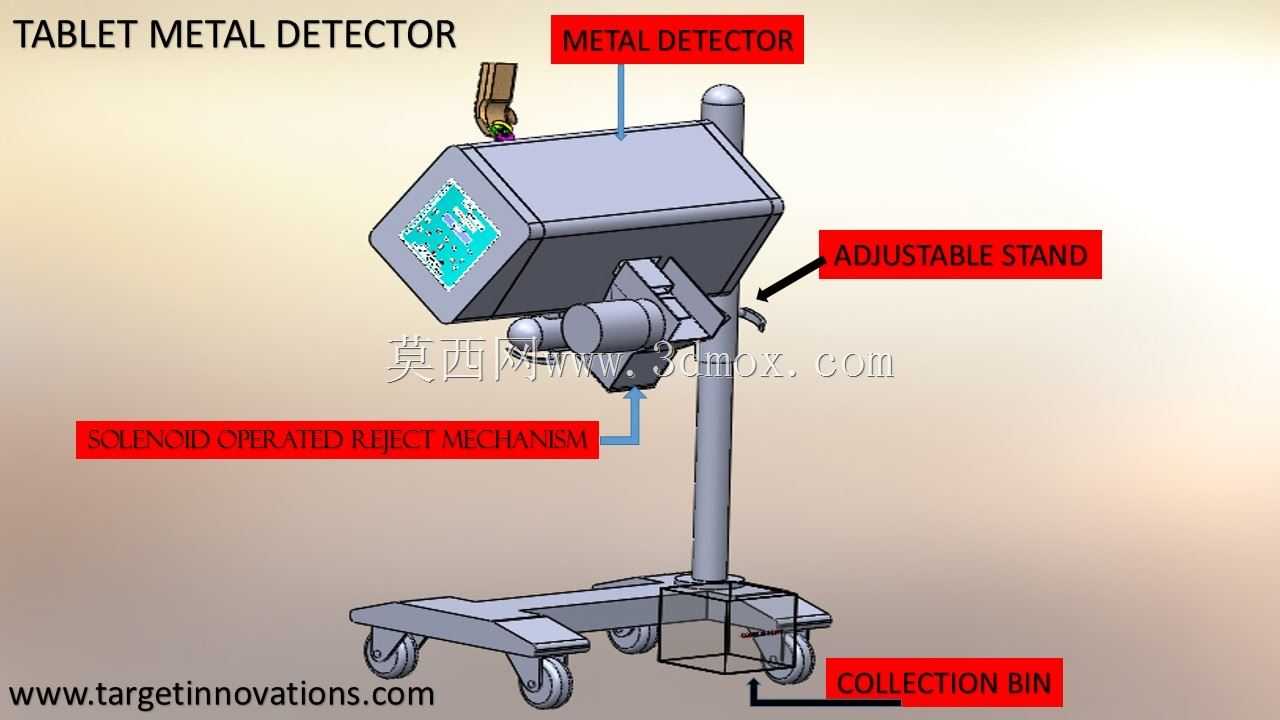

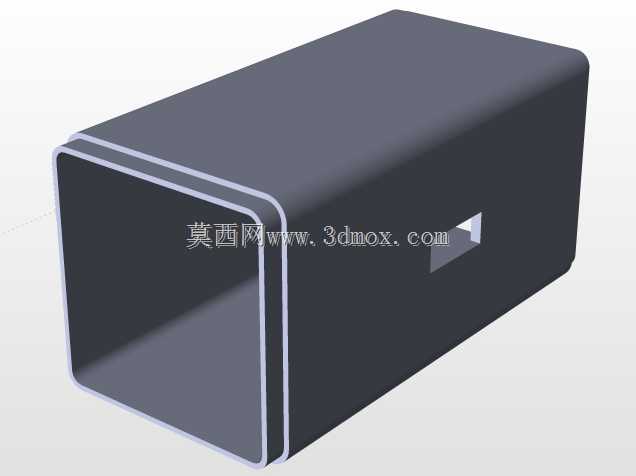

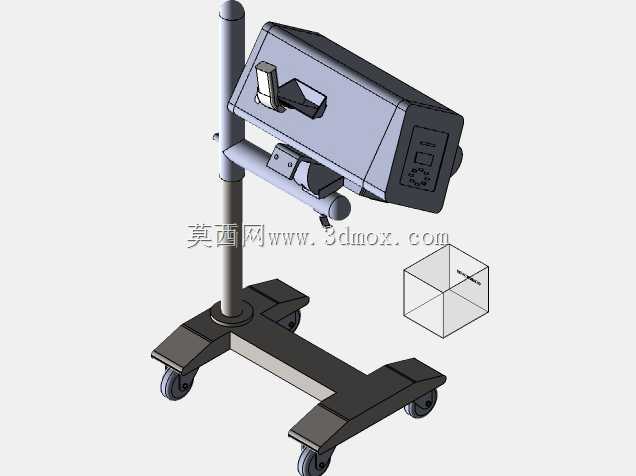

　　在口服固体制剂生产环节，压片、胶囊填充工序完成后，物料输送过程中极易因设备磨损碎屑、工装掉落金属件、原料夹带金属杂质等问题，导致成品存在金属异物风险，这类风险一旦流入市场，不仅会触发药监部门的合规处罚，更会直接威胁用药者的人身安全，因此金属检测环节是制药生产线中不可缺失的关键质控节点。这套检测装置的设计完全贴合制药车间的在线检测需求，整体采用可移动带脚轮的立式支架结构，支架主体为单立柱升降调节形式，可根据前后衔接的输送线高度，在一定范围内调整检测主机的安装高度，适配不同产能、不同布局的片剂、胶囊生产线，不需要对原有生产线做大规模改造，就能完成设备的对接安装。检测主机部分为密封式矩形箱体结构，外壳采用符合制药车间卫生要求的光滑材质，

　　无清洁死角，可耐受日常生产过程中的消毒剂擦拭清洁，检测通道的尺寸经过优化，可同时适配直径3-25mm的片剂、00#-5#规格的硬胶囊以及常见规格的软胶囊，物料从通道一端匀速通过时，内部的平衡式线圈检测系统可同时识别铁、非铁金属、不锈钢三类常见金属异物，检测灵敏度可根据生产的物料特性调整，避免片剂本身的金属包衣、胶囊壳的微量金属成分触发误报警。装置集成了电磁阀驱动的自动剔除机构，当检测通道识别到金属异物时，会根据物料的输送速度计算延迟时间，在异物到达剔除口位置时，瞬间启动高速气阀，将夹带异物的不合格物料吹入下方的收集料斗中，整个剔除过程不需要人工干预，响应速度可适配最高每分钟3000片/粒的生产线输送速度，

　　不会对正常物料的输送造成干扰，也不会出现漏剔、误剔大量合格物料的情况。从安装边界来看，整套装置的底座采用带刹车的万向脚轮，移动到位后锁定脚轮即可固定位置，不需要在地面做预埋或打孔固定，主机的横向宽度控制在600mm以内，纵向深度不超过400mm，加上支架的总高度可在1200mm-1800mm之间调节，可直接嵌入现有压片机、胶囊填充机与泡罩包装机之间的输送段，不需要额外占用过多的车间空间。在结构设计过程中，所有与物料接触的部位都做了圆弧过渡处理，不存在物料积存的死角，剔除机构的气嘴位置做了快拆设计，日常生产结束后可快速拆卸清洁，符合GMP对制药设备的清洁要求；电气控制部分全部集成在主机箱体内部，外部仅保留电源与信号接口，

　　可直接对接生产线的中控系统，将金属检测的报警信号、剔除计数、运行状态等数据实时上传到车间的生产管理系统，方便生产人员做质量追溯与设备状态监控。不同于通用型的食品金属检测机，这套装置的检测参数针对制药行业的固体制剂特性做了优化，针对片剂包衣过程中使用的氧化铁类色素，设备可通过参数调整屏蔽这类合规成分的信号干扰，仅识别超出阈值的外来金属异物，大幅降低生产过程中的误报警率，减少不必要的物料浪费与生产中断。支架的调节结构采用带锁紧的摩擦式升降结构，调整高度时不需要额外工具，松开锁紧手柄即可上下滑动主机位置，调整到适配高度后锁死手柄即可保证运行过程中不会出现位置偏移，底座的配重经过计算，即使主机调整到最高位置，整体设备的重心依然保持在底座范围内，不会出现侧翻风险。收集料斗采用透明可视材质，生产人员可直观看到剔除的不合格物料数量，及时排查金属异物的来源，比如当剔除的金属碎屑连续出现时，可快速检查上游的压片机冲模、胶囊填充机的分料机构是否出现磨损，提前排除设备故障，避免更大范围的产品质量问题。
