天花板安装翻板式拒收重力进给金属探测装置

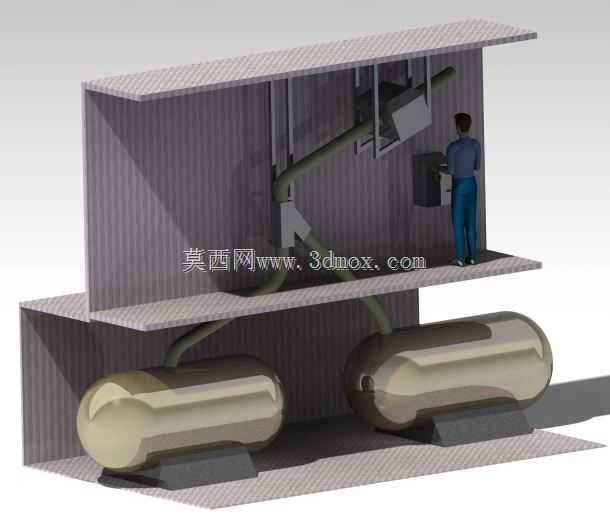

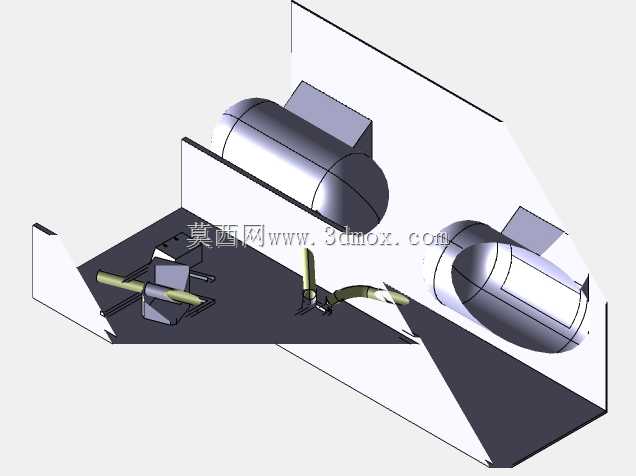

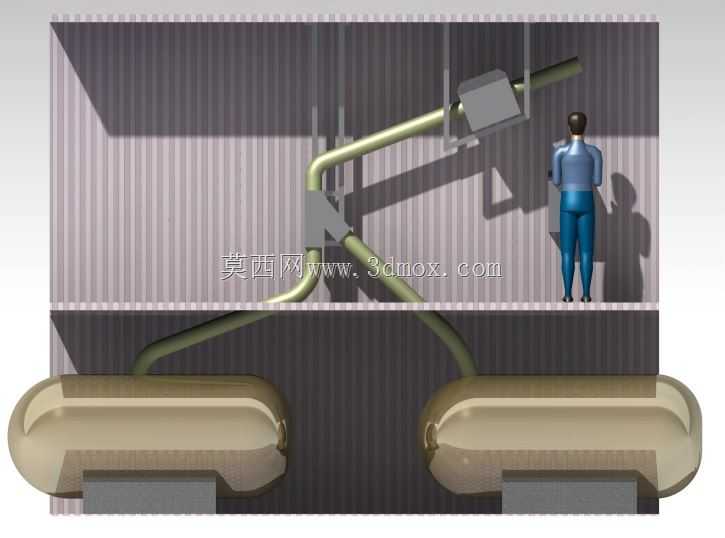

这套重力进给金属探测装置，核心适配散料仓储、重力式下料输送线的金属异物剔除需求，常见于粮食加工、化工颗粒料仓储、散装建材储运这类依靠物料自重完成下料输送的场景，无需额外配置动力输送段，可直接嵌入仓体下料通道与后续工序的衔接位置。设备采用天花板吊装的安装形式，整体结构分为探测段、拒收执行段、下料导流段三个核心部分，探测通道采用垂直重力流道设计，物料依靠自身重力从上方仓体出口下落进入探测区，流道内壁做耐磨光滑处理，避免颗粒物料卡滞、挂壁，流道截面尺寸可适配常规散料下料流量，不会对原有下料效率造成明显影响。翻板式拒收机构集成在探测段下方的流道侧壁，正常无金属异物时翻板与流道内壁齐平，物料沿主流道进入下一道工序；当探测模块识别到流道内混入金属异物时，翻板会快速翻转打开旁路通道，将夹带金属的料流导入异物收集仓，完成拒收动作后翻板快速复位，整个动作响应间隔可匹配重力下料的流速，不会出现误剔、漏剔的情况。设计阶段充分考虑了天花板安装的承重边界，整体框架采用轻量化型钢焊接结构，外部护板采用薄钢板折弯成型，在保证结构刚度、避免设备运行振动影响探测精度的前提下，尽可能降低整体自重，降低吊装结构的载荷要求。安装时需保证设备进料口与上方仓体下料口同轴对接，吊装点分布在设备顶部框架的四个角位，可通过调节吊杆长度调整设备垂直度，保证流道垂直无偏斜，避免物料偏流磨损单侧内壁。设备下方配套的两个承压储料罐，可分别承接正常料流与拒收的含异物料流，罐体接口与设备出料口采用软连接密封，避免下料过程中粉尘外溢。整套结构的布局充分利用竖向空间，无需占用车间地面安装位置，适合层高充足、地面设备排布紧凑的仓储加工车间使用，探测模块的安装位置做了隔振处理，避免翻板动作、物料下落的振动传导至探测元件，保证检测灵敏度稳定。
