08B-1链条弹簧加载张紧装置结构设计

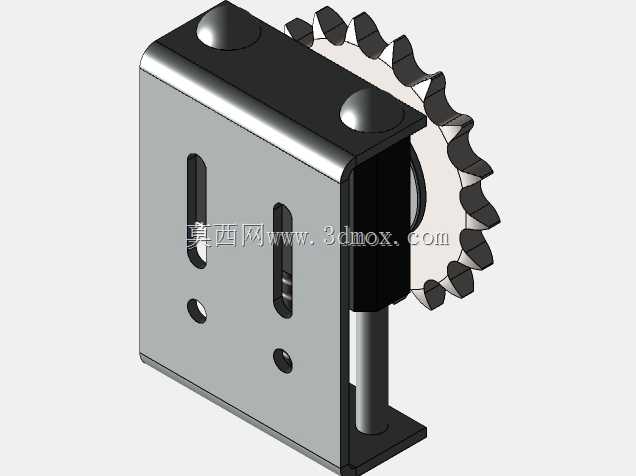

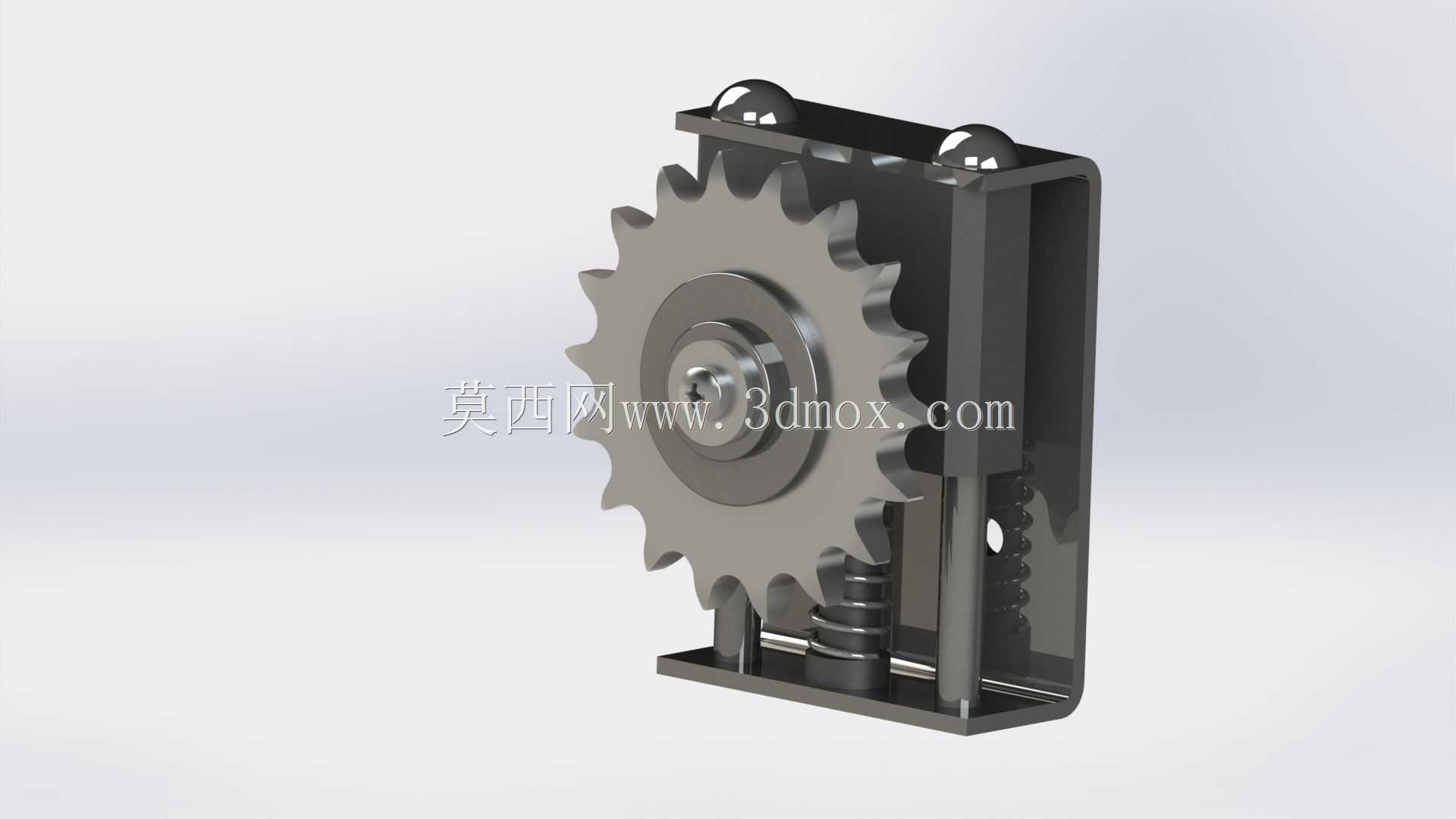

在各类采用08B规格滚子链作为传动介质的工业设备场景中，链条张紧是保障传动系统稳定运行的核心环节，这款弹簧加载式链条张紧装置，正是针对开式链传动、长跨距链传动场景下链条易松弛、跳齿、磨损加剧的痛点设计的配套功能部件，广泛适配轻工输送线、小型农机传动组、自动化设备动力传输单元、包装机械传动机构等使用08B-1链条的设备中，可在设备运行全周期内自动补偿链条因磨损产生的伸长量，维持链条与链轮的合理啮合张力，避免因链条松弛引发的传动卡顿、跳齿脱链、传动效率下降、异常噪音等问题，大幅降低链传动系统的日常维护频次，延长链条与配套链轮的整体使用寿命。这款张紧装置采用内置弹簧加载的浮动式链轮设计，核心啮合部件为18齿适配08B-1链条的链轮，链轮通过销轴转动安装在滑动支架上，支架两侧设置导向立柱配合内置的压缩弹簧，可提供持续稳定的张紧推力，整个张紧行程可达40毫米，能够覆盖08B-1链条在常规使用寿命周期内的全部伸长补偿需求，无需人工反复调整张紧位置。在设计思路上，这款张紧装置采用了封闭式框架壳体结构，将弹簧、导向柱、滑动支架等运动部件容纳在壳体内部，既可以阻挡生产环境中的粉尘、碎屑进入运动副造成卡滞或异常磨损，也能避免运动部件外露带来的安全隐患，壳体背部设置有平直安装面，可通过螺栓直接固定在设备机架的对应安装位上，安装时只需将张紧链轮压在链条的松边外侧，调整初始预压量后紧固安装螺栓即可完成部署，无需对原有传动结构做大幅改动，适配性极强。从安装边界来看，这款张紧装置整体结构紧凑，壳体采用立式窄幅设计，横向占用空间极小，可适配机架安装空间局促的设备改造场景，链轮的啮合位置与壳体安装面的距离经过精准计算，可保证张紧力方向与链条松边的受力方向匹配，不会对链条产生额外的侧向力，避免链轮与链条出现偏磨问题。装置顶部设置的两个球形注油点，可直接对内部导向柱与滑动接触面加注润滑脂，日常维护操作十分便捷，弹簧的预紧力经过匹配调校，既可以提供足够的张紧力避免链条跳动，也不会因张紧力过大加剧链条与链轮的磨损，在运行过程中，弹簧可自动吸收链条传动过程中的小幅振动，进一步提升链传动系统的运行平稳性，降低传动噪音。
