阿特拉斯V火箭发射轻量化减重支架

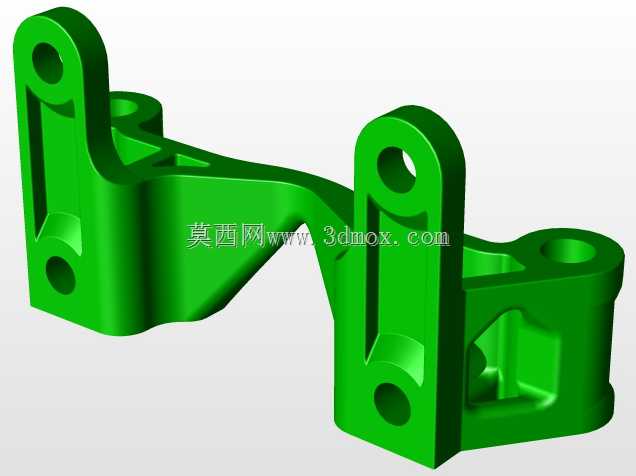

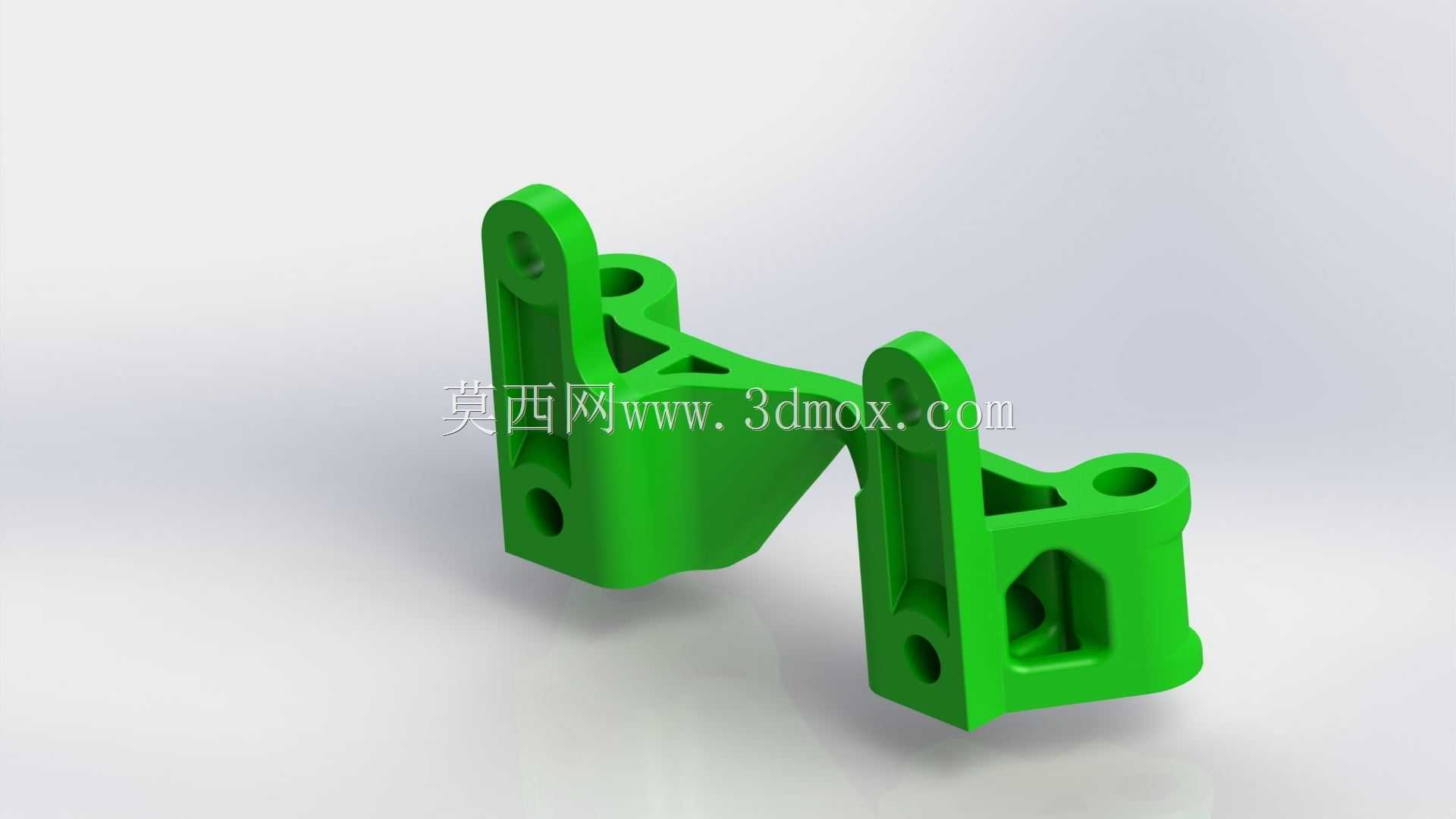

　　该支架面向ULA阿特拉斯V火箭发射支撑场景开发，属于航天发射配套的轻量化承载构件，核心作用是在箭体周边设备安装位提供刚性连接支点，同时严格控制自身附加质量，适配航天装备对每一克自重都高度敏感的设计要求。构件整体采用双侧对称分叉式布局，两端各设置一组带安装孔的立式耳板与低位凸台，中间通过变截面承力梁将两侧连接位连为整体，所有载荷传递路径沿梁体走向连续分布，避免出现突兀的截面突变带来的应力集中。

　　从实际安装边界来看，支架预留的多处通孔完全适配标准内六角螺钉的装配尺寸，安装时可直接通过紧固件将支架固定在箭体对应安装面，另一侧的连接位则用来固定待支撑的机载配套部件，孔位间距、凸台厚度都预留了足够的螺钉沉头与扳手操作空间，现场装配不需要额外加工修配。设计过程中针对承载工况做了针对性优化，在非主承力区域大面积去除冗余材料，梁体内部开设镂空窗口，既没有打断力流的连续传递，又把整体成品重量控制在26克左右，相比同载荷能力的传统铣削支架减重超过2克，在航天发射场景下，每一克自重的降低都能直接转化为有效载荷能力的提升。

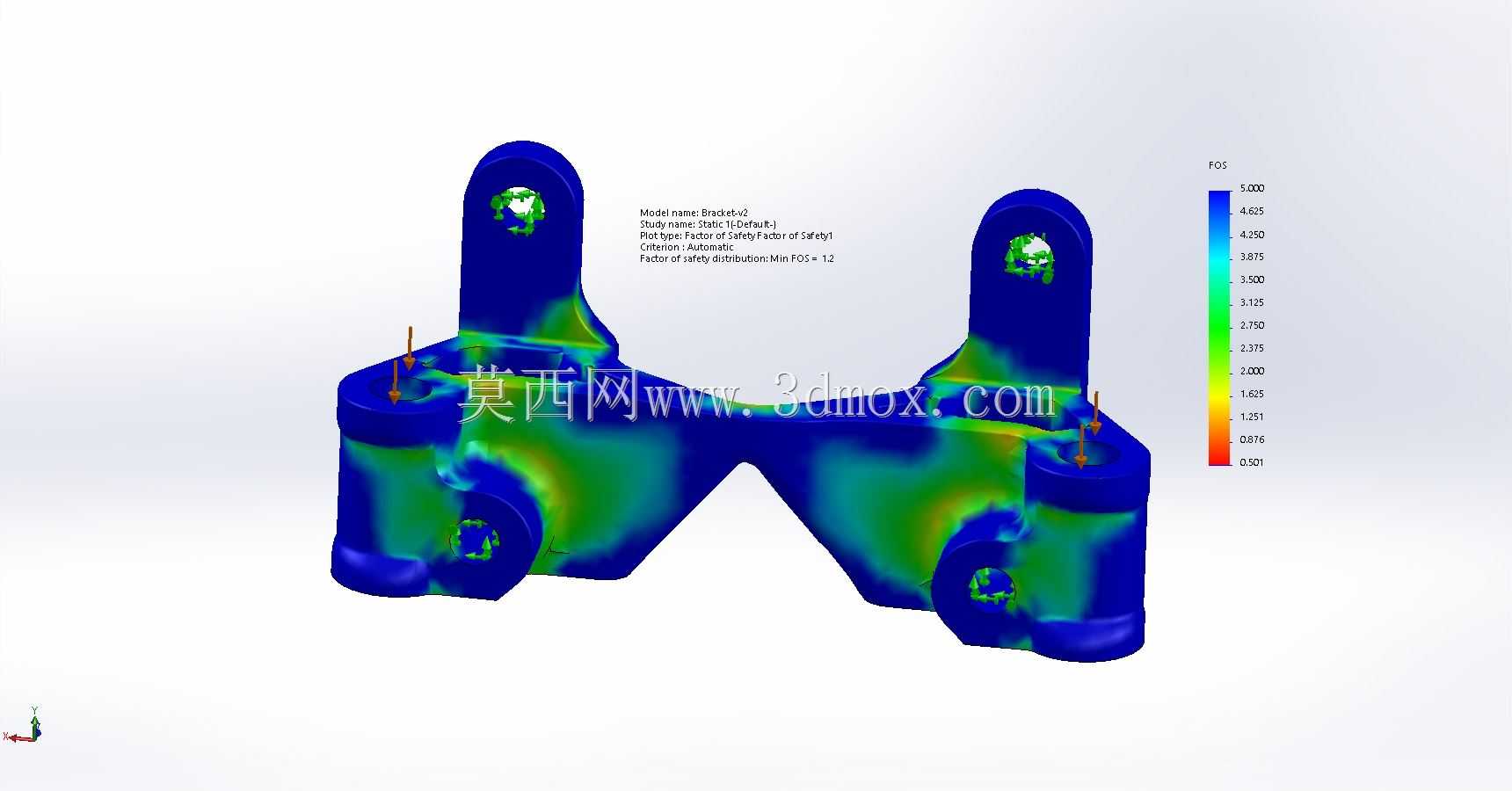

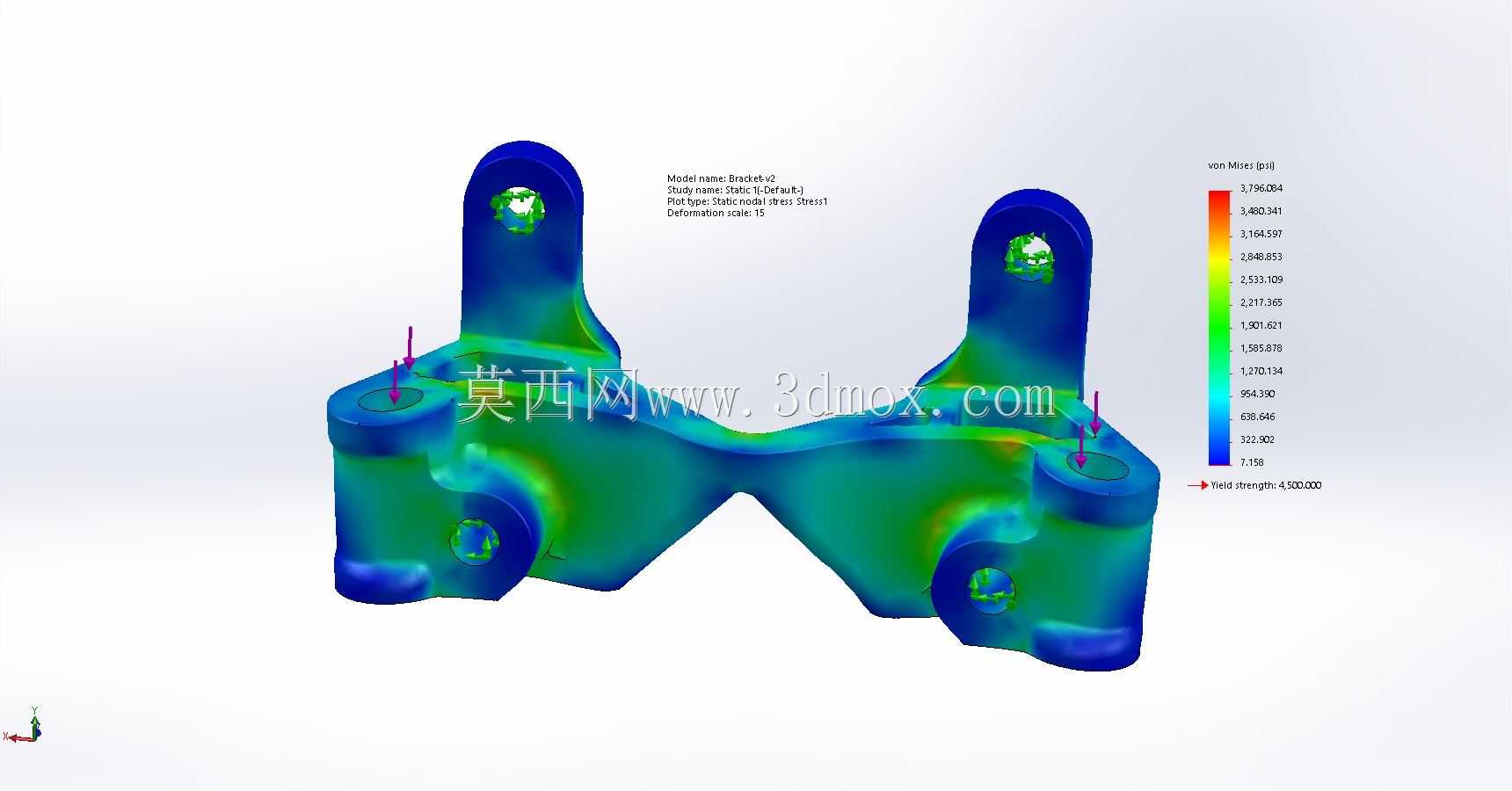

　　材料选用Ultem 9085高性能工程塑料，这种材料本身具备优异的比强度与耐温性能，配合拓扑优化后的筋格布局，构件在额定工况下最大应力控制在3796psi，最小安全系数达到1.2，完全满足发射阶段振动、冲击载荷下的强度要求。结构造型专门针对无支撑增材制造做了适配，所有悬空面的角度都符合3D打印自支撑要求，生产过程中不需要额外添加支撑材料，打印完成后只需要简单去除粉材、清理孔位即可投入使用，大幅缩短了小批量定制航天构件的交付周期。

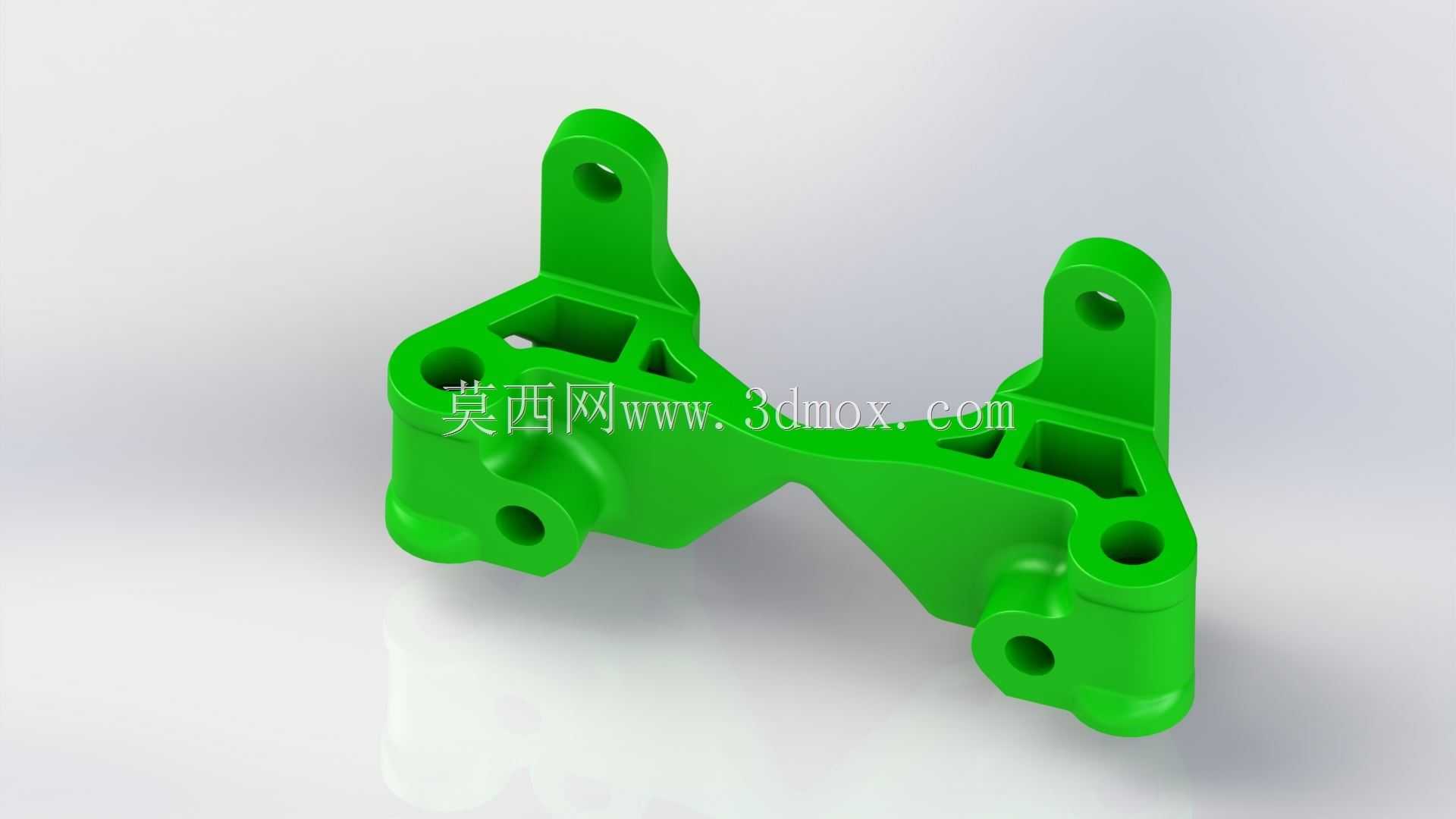

　　细节设计上，两侧立式耳板的开孔轴线与低位凸台的开孔轴线呈空间交错布置，可同时适配两个不同方向的外接部件连接，避免多零件拼接带来的装配累积误差；镂空区域的边角全部做了圆弧过渡，既消除了3D打印过程中边角翘曲的风险，也避免了应力在尖角位置持续累积。整个构件的体积约1.184立方厘米，内部实体填充区域仅19.4立方厘米，材料利用率远高于传统减材加工方案，尤其适合航天领域小批量、定制化、快速迭代的支架类零件开发，同类设计思路也可延伸到无人机轻量化挂载、高端检测设备便携支架等对自重与刚性有双重严苛要求的场景中。
