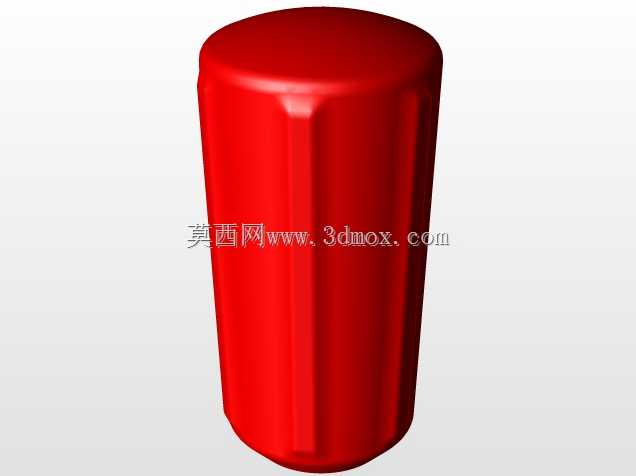

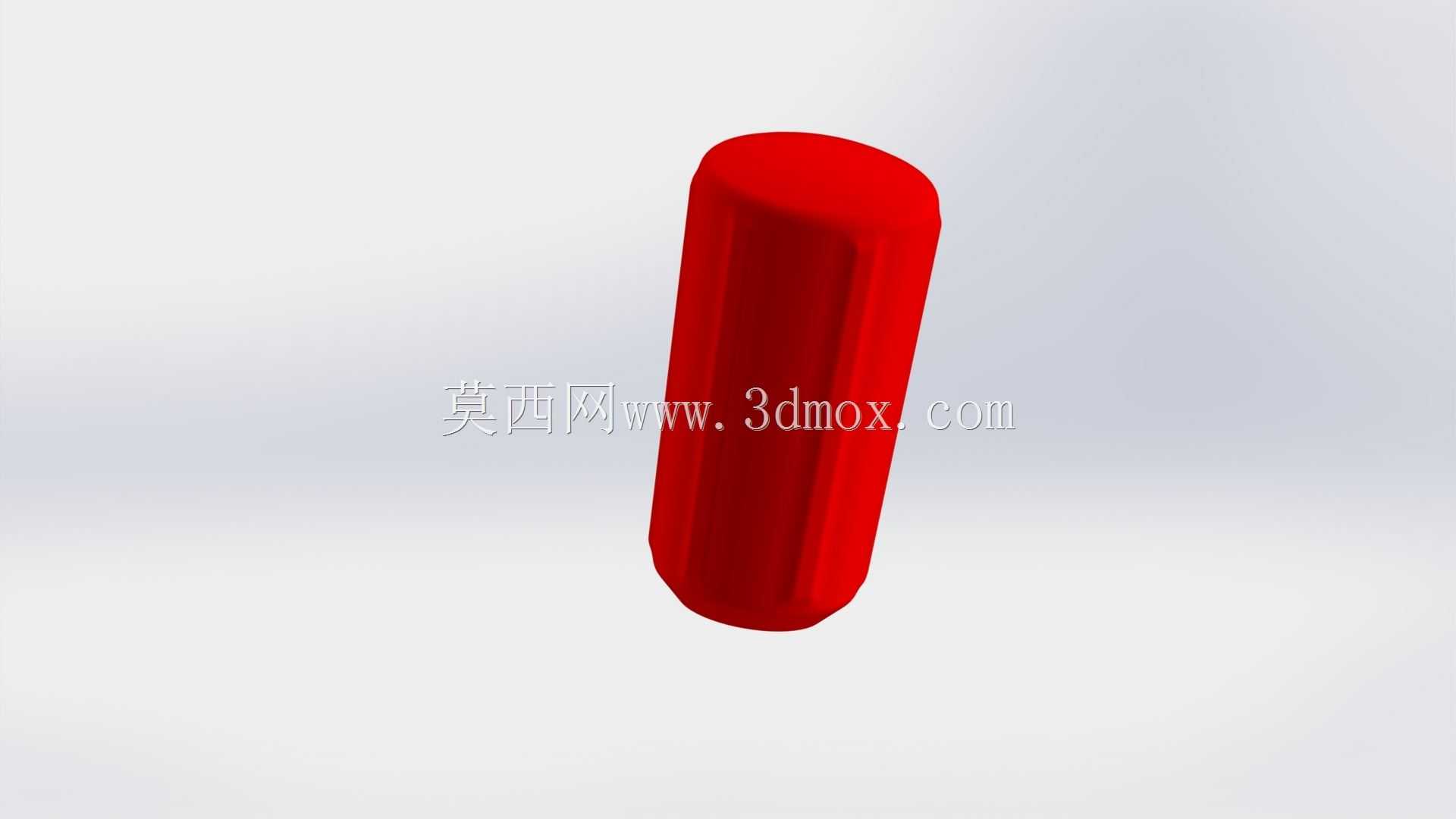

该手柄结构采用近似圆柱的握持主体,整体轮廓简洁,端部做圆滑过渡,外表面沿轴向布置有浅槽或棱面,用于改善手持时的防滑性与旋转施力时的触感。中心设置直径约7毫米的贯通孔,可作为穿杆、走线、减重或与紧固件配合的通道,使零件不仅能作为独立握把使用,也能套设在轴、杆、支架或小型机构的连接部位上。
从实际设备用途看,这类手柄常见于小型工装夹具、检测治具、手动调节机构、通讯设备辅助工具、3D打印样件验证以及轻便操作装置中。操作人员通过握持圆柱段完成推拉、旋转、定位或携带动作;中心孔则允许螺钉、销轴、细杆或线缆穿过,避免实心手柄在装配时需要额外侧孔或转接件。对于需要快速拆装的场景,通孔结构还可以配合挡圈、螺母或端盖限制轴向位置,形成简单可靠的连接关系。
外形设计上,主体以等截面柱体为基础,两端采用圆弧收边,减少尖角带来的应力集中,也降低握持时的局部压痕。柱体侧面的槽纹并非装饰性造型,而是通过增加手指接触区域的摩擦阻力,使湿手、戴薄手套或施力角度受限时仍能稳定操作。槽纹深度需要控制在较小范围内:过深会积存灰尘并影响清洁,过浅则无法形成有效防滑;在打印或注塑成型时,槽底还应保留足够圆角,避免材料填充不足或脱模拉伤。
安装边界方面,中心7毫米孔决定了配合件的基本尺寸范围。若与金属圆杆配合,建议按实际公差选择间隙配合或过渡配合,并在端面设置压紧螺钉、销钉或粘接固定;若用于穿线,则孔口应做倒角,防止线缆外皮被锐边割伤。手柄外径与长度应根据人手握持空间确定,圆柱段长度不宜过短,否则只能实现指尖拧动;外径过大则会降低小尺寸设备上的操作便利性。端部圆角半径需要兼顾造型和强度,圆角过小在层积成型或注塑时容易产生缺陷,圆角过大则会缩短有效握持长度。
结构建模时,可先建立中心轴线并绘制主体截面,再通过拉伸或旋转形成基本柱体;侧面防滑槽可采用阵列切除或沿轴向扫掠得到,两端圆角统一处理,保证外观连续。中心孔应与外圆柱保持同轴,否则穿杆后会出现偏心、卡滞或手柄转动不平衡。若采用3D打印制作,竖直摆放有利于保证圆柱外形和孔道成型,但层纹方向会影响横向受力;水平摆放可提高轴向层间结合,却需要支撑孔腔或外圆表面。若后续转为注塑件,应在孔壁、槽底和端部圆角处考虑拔模斜度,壁厚尽量保持均匀,避免缩痕和翘曲。
在装配关系中,该零件属于人机交互端的基础操作件,虽然结构不复杂,但尺寸链会直接影响手感。中心孔与杆件的配合间隙、手柄端面与限位件的接触面积、槽纹与手指的贴合位置,都需要在样机阶段反复确认。对于承受较大扭矩的场合,不能仅依靠光孔摩擦传力,应增加扁位、横销、紧定螺钉或嵌件;对于仅作握持和轻量化展示的场景,中心通孔还能降低材料消耗,并使整体外观更加轻巧。
