小型休闲游艇框架结构三维设计

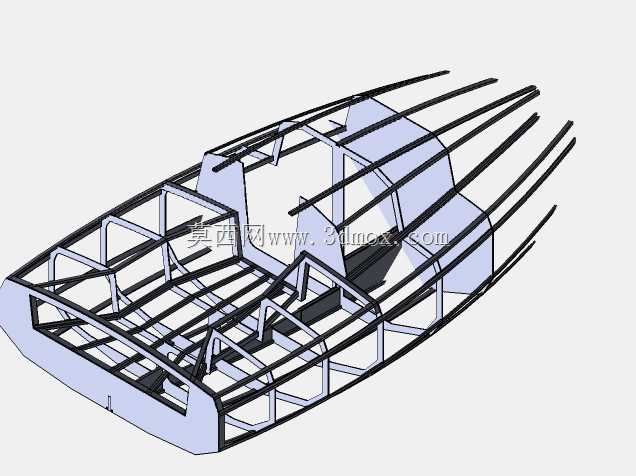

该模型呈现的是小型休闲游艇的主体承载框架结构，主要应用于内河、近岸浅水区的私人休闲巡航、短途水上观光、临水休闲娱乐场景，是小型游艇生产研发环节中核心的承载基体设计方案，可作为游艇总装环节的结构基准，为外覆船体蒙皮、内饰安装、动力系统挂载、舾装件布设提供可靠的安装定位基础。从实际用途来看，该框架承担整船的全部载荷传递功能，航行过程中需承受水体的波浪冲击载荷、动力系统运行产生的持续振动载荷、乘员与搭载物资的静载荷，同时在靠岸停泊、拖运转移过程中承受外部碰撞与挤压作用力，是保障整船结构强度与航行安全的核心部件。从功能特性来看，该框架采用纵骨加横向肋板的组合式空间桁架结构，沿船长方向布置多道连续纵向主龙骨，沿船宽方向按等间距设置横向支撑肋框，纵向构件与横向构件之间通过刚性连接形成封闭的传力路径，既能够有效分散航行时的波浪拍击力，避免局部应力集中导致的结构变形，也能为上层甲板、座舱围护、动力舱、储物舱提供清晰的安装边界，各舱段的分隔位置与框架肋位完全对应，可大幅缩短后续总装环节的定位调校周期。从设计思路来看，该框架充分兼顾了结构强度与轻量化需求，整体线型完全贴合小型休闲游艇的流体力学外形，船首段采用窄幅收敛的尖艏构型，能够有效降低航行时的兴波阻力，船中舱段采用加宽的矩形截面框架，最大化拓展座舱内部的可用空间，船尾段预留了外挂动力的安装接口与支撑加强结构，可适配不同功率的舷外机挂载需求；框架的杆件截面经过受力优化，主受力龙骨采用更大截面的构件，非受力区域的辅助支撑采用轻量化杆件，在保证整体结构刚度满足航行安全要求的前提下，尽可能降低框架自重，提升整船的载重能力与燃油经济性。从安装边界与尺寸适配来看，该框架的整体外轮廓尺寸适配6米级小型休闲游艇的安装需求，船身最大宽度处可满足4-6人并排乘坐的空间要求，框架底部预设了船体底板的安装定位槽，侧部预设了船体外板的连接点位，上部预留了挡风玻璃、座椅、操控台的安装孔位，所有接口位置均做了局部加强处理，可直接对接后续的零部件安装工序，无需额外进行结构改制，能够有效缩短小型游艇的研发打样周期，降低生产环节的结构调校成本。
