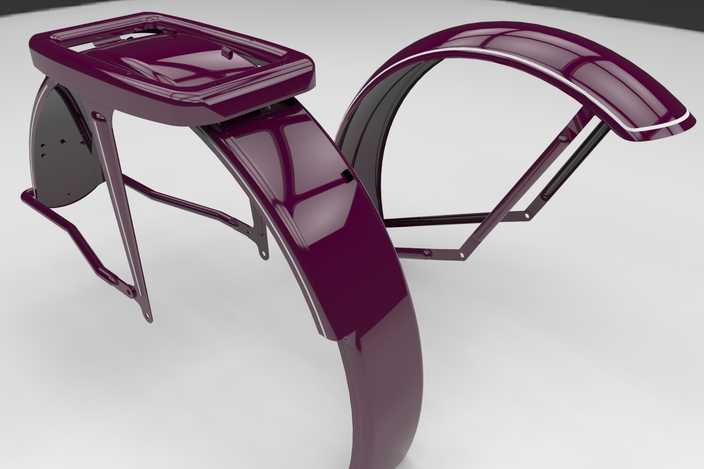

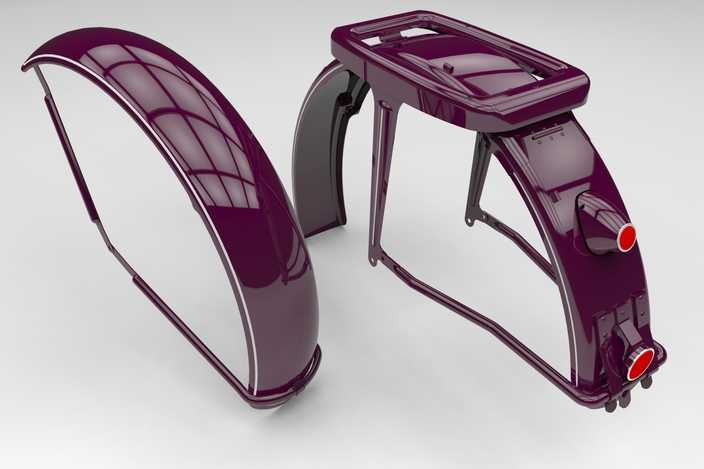

伊兹350摩托前后轮挡泥板结构设计

本作品为伊兹350摩托车配套的前后轮挡泥板三维建模设计，整体围绕复古摩托的经典造型语言展开，在还原车型复古质感的同时兼顾部件的装配合理性与结构实用性。建模过程中首先基于实车测绘的轮径、轮距、前叉倾角、后摇臂安装位等核心参数搭建基准坐标系，先绘制前后挡泥板的基础轮廓曲线，前挡泥板采用大弧度贴合前轮上缘的曲面造型，曲面曲率顺着轮胎滚动方向做顺滑过渡，既保证足够的泥水遮挡范围，又避免转向过程中与前轮、前叉部件发生运动干涉；后挡泥板集成了尾部安装支架、尾灯安装位与后座下方的覆盖结构，一体衔接后座承载区域与后轮防护区域，支架部分做了等壁厚的加强筋结构设计，在控制整体重量的同时提升部件的抗形变能力。材质渲染阶段采用高光亮面酒红色烤漆作为主体材质，还原老式摩托车金属挡泥板的漆面质感，漆面反射参数调整为带细微清漆层颗粒的效果，避免塑料感过重；支架部分做了哑光黑金属材质处理，与主体亮面漆面形成视觉层次，尾灯位置的红色透光件单独设置半透明材质参数，还原真实车灯的透光效果。结构设计上充分考虑实际装配需求，所有安装孔位、卡扣位置都对应车架、前叉、后摇臂的对应安装点做了公差预留，挡泥板内侧预留了走线槽位，可供刹车线、尾灯线路规整排布，边缘位置做了圆角包边处理，既提升视觉精致度，也避免实际使用中锐边带来的安全隐患。整体曲面建模做到G2连续，无破面、无重叠面，各部件之间的装配间隙控制在均匀的1.5mm，符合摩托车覆盖件的装配工艺标准，既可以作为复古摩托改装的参考设计，也可用于3D打印验证、开模生产的前期数据支撑。
