4010规格直流轴流散热风机结构模型

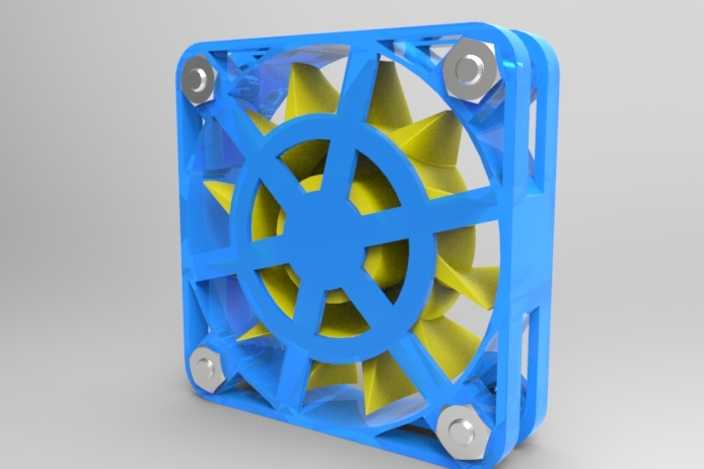

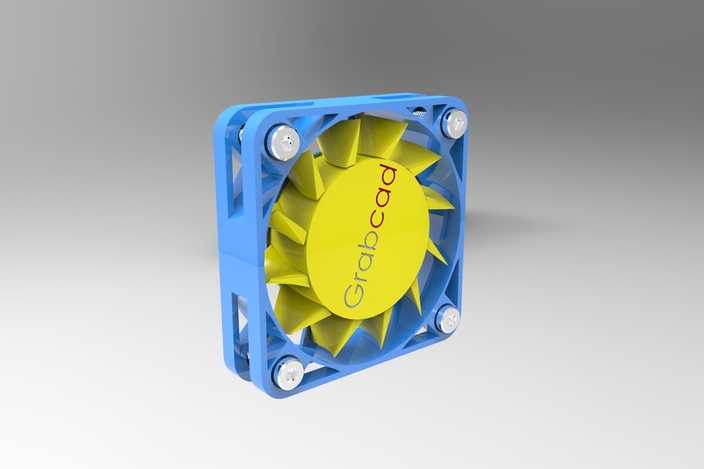

本模型为40x40x10mm规格的直流轴流散热风机，采用SolidWorks完成全参数化三维建模，完整还原了该类微型风机的全部结构细节。建模过程中首先以风机外框为基准，构建了带安装孔位的方形蓝色塑料外框结构，外框边角做了圆弧过渡处理，四个角预留了标准螺丝安装位，用于将风机固定在电子设备的散热工位上，外框侧面做了镂空减重与导风结构设计，兼顾结构强度与通风效率。外框内部的叶轮部分采用黄色塑料材质进行渲染表现，叶轮为前倾式轴流叶片设计，每片叶片的曲面弧度经过参数化调整，确保气流沿轴向稳定输送，叶轮中心为圆形轮毂，轮毂表面预留了标识印刷区域，与实物的外观特征完全匹配。建模时对叶轮与外框的配合间隙做了精准设定，还原了实际产品中叶轮转动时的安全间隙要求，四个角的固定螺丝采用金属材质渲染，还原了镀锌螺丝的金属光泽与表面细节，螺丝与外框安装孔的配合关系完全符合实际装配逻辑。渲染阶段采用工作室柔光环境，外框的蓝色塑料材质设置了合适的漫反射与轻微高光参数，还原工程塑料的哑光质感，叶轮的黄色塑料材质略微提升了表面光泽度，与外框材质形成视觉区分，金属螺丝部分添加了微弱的环境反射效果，还原金属件的真实质感。设计思路上完全遵循微型直流轴流风机的工业设计规范，整体结构紧凑，尺寸精准，可用于电子散热方案的结构验证、风机类产品的教学演示，也可作为电子设备整机装配中的标准散热配件模型使用，模型各部件均为独立可编辑特征，支持后续对叶片角度、外框尺寸、安装孔位等参数进行调整修改，适配不同的设计需求。
