驳船操控舵机控制台结构设计

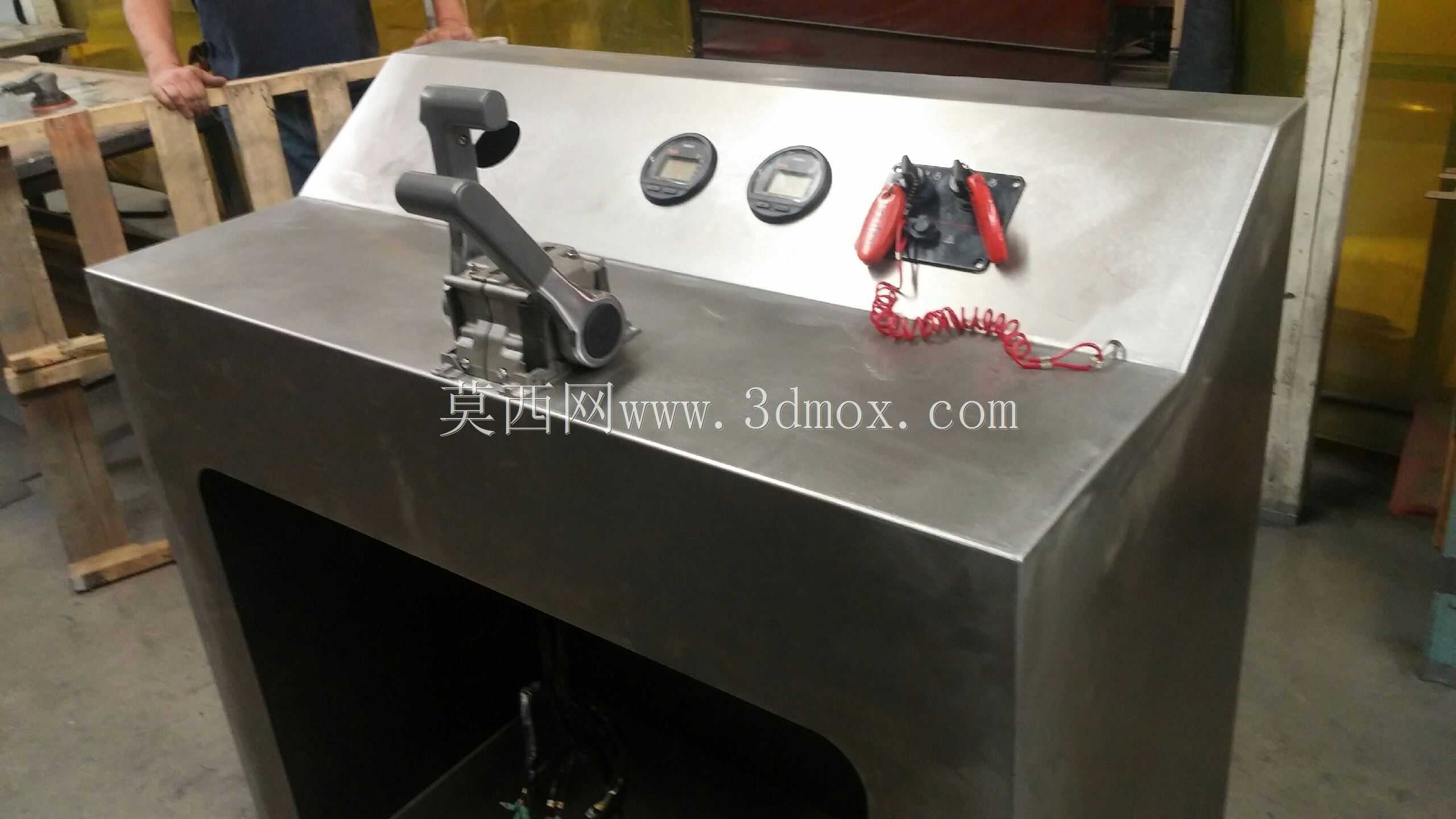

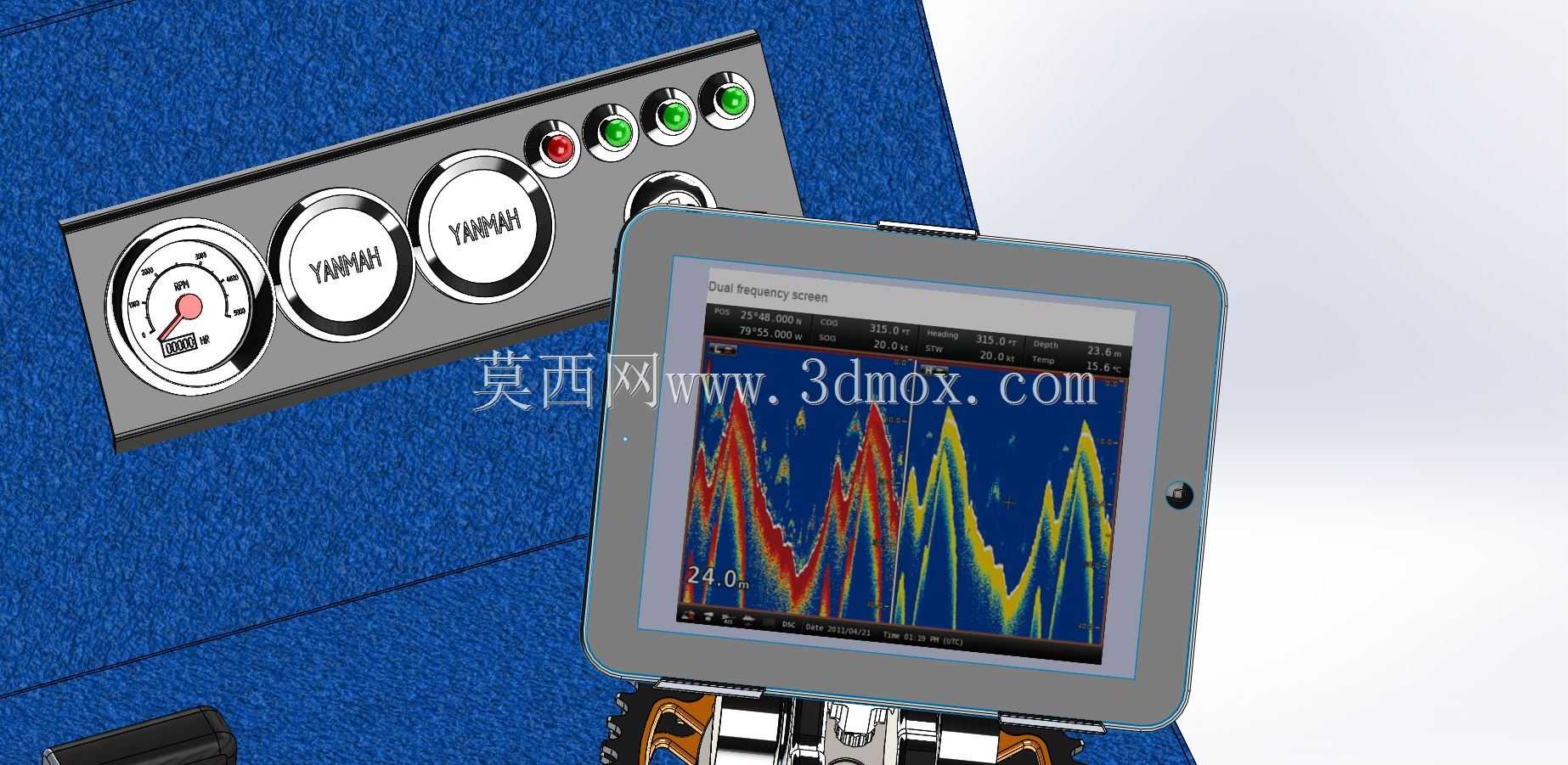

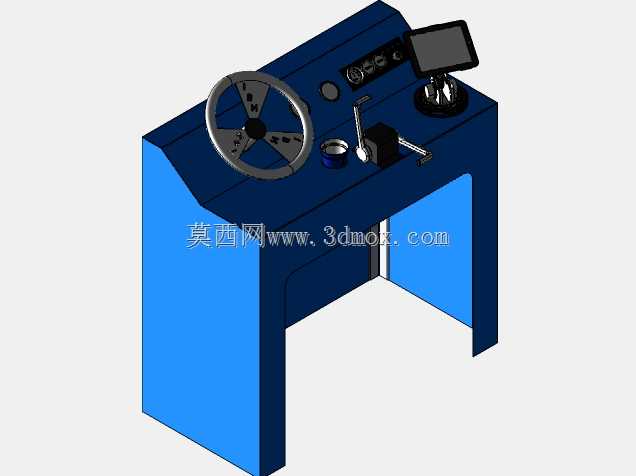

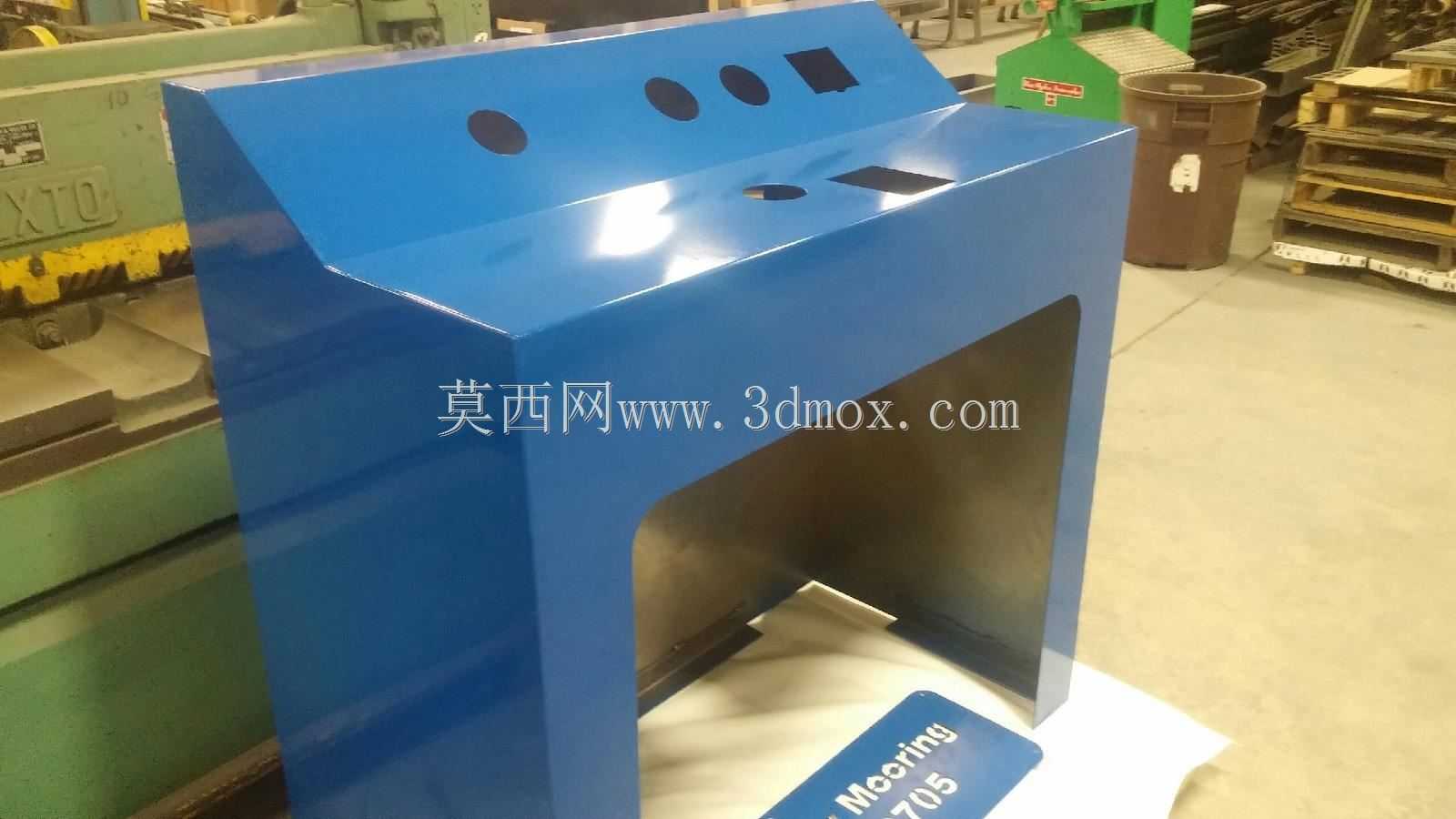

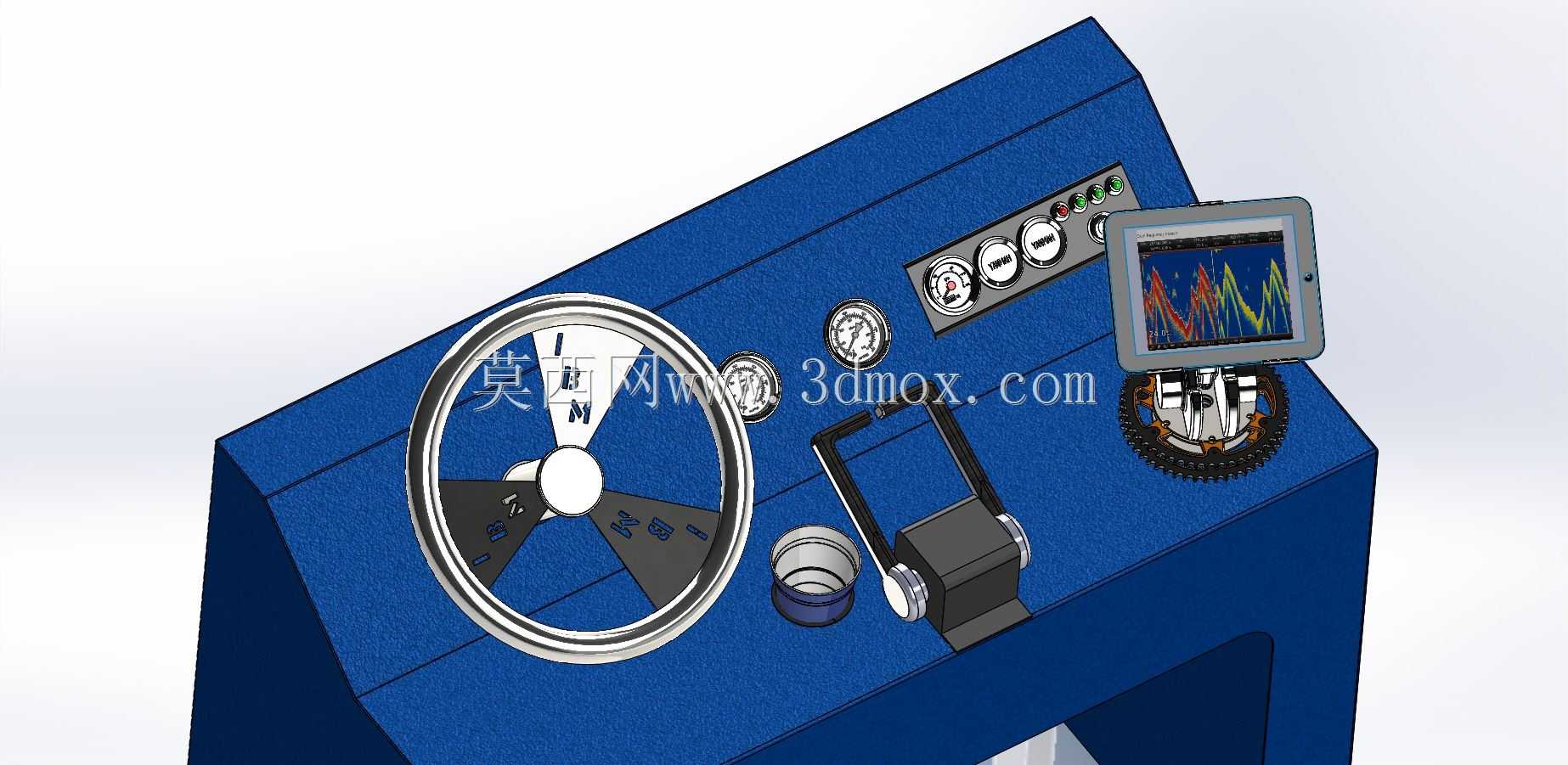

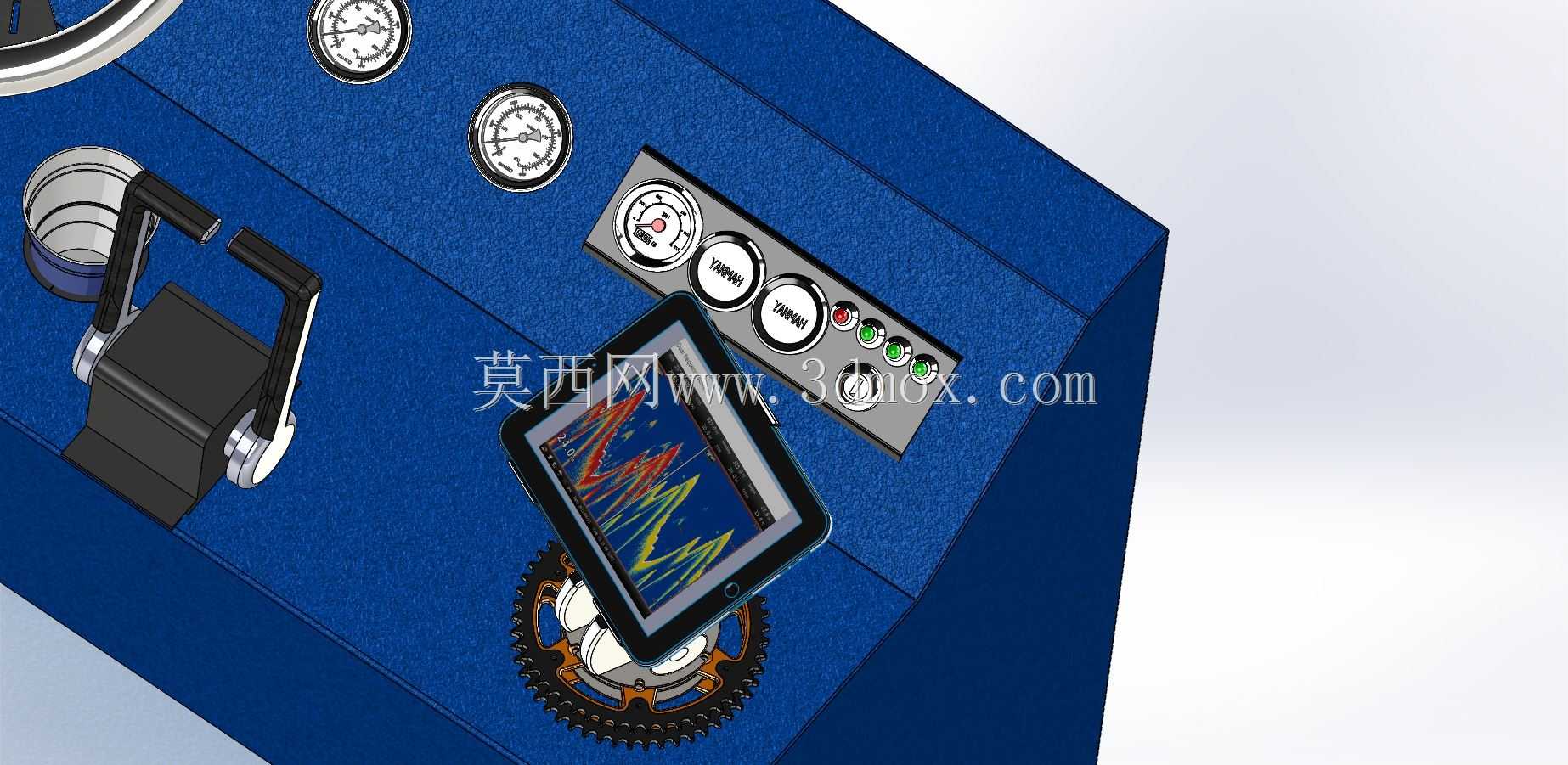

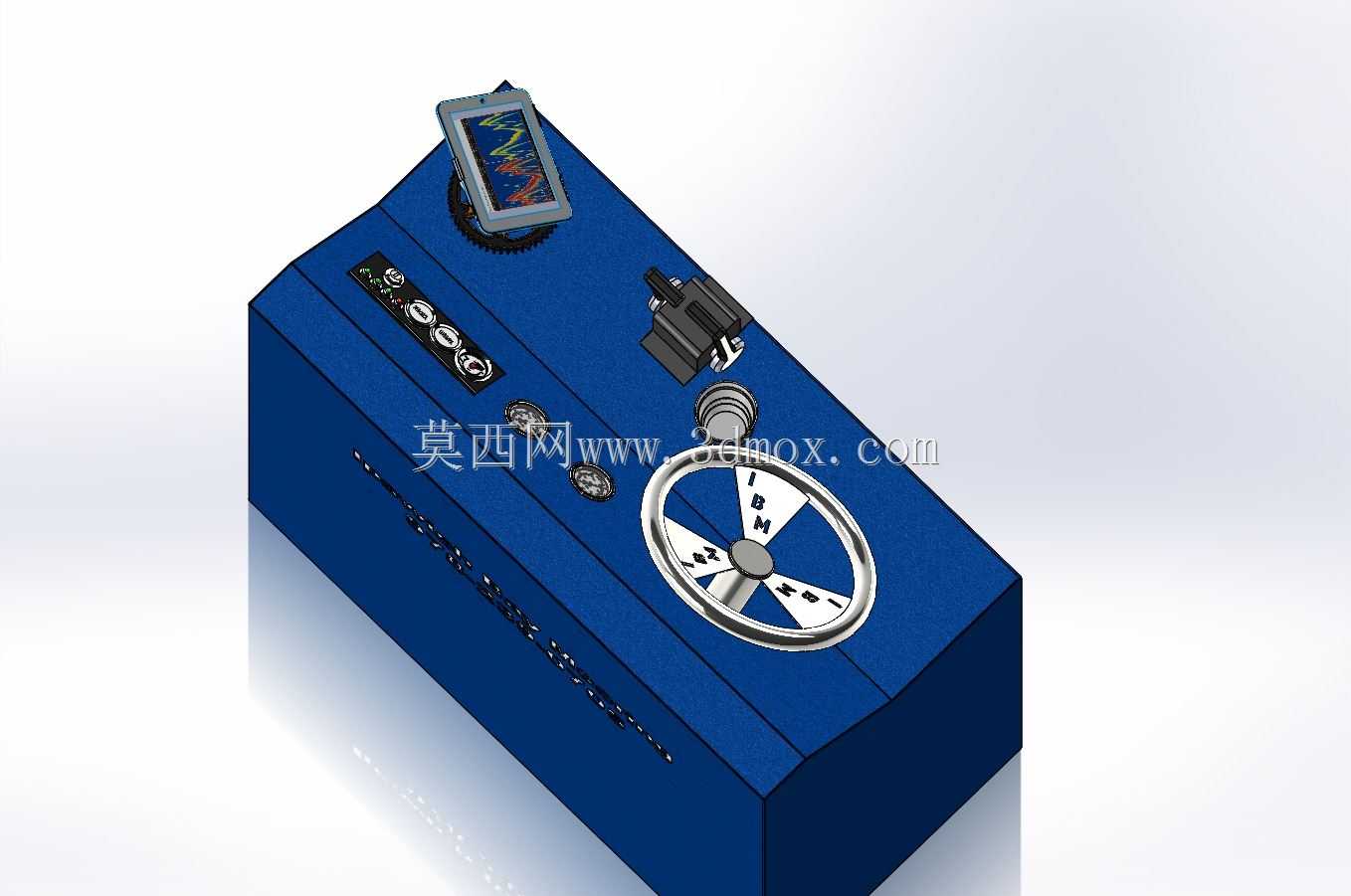

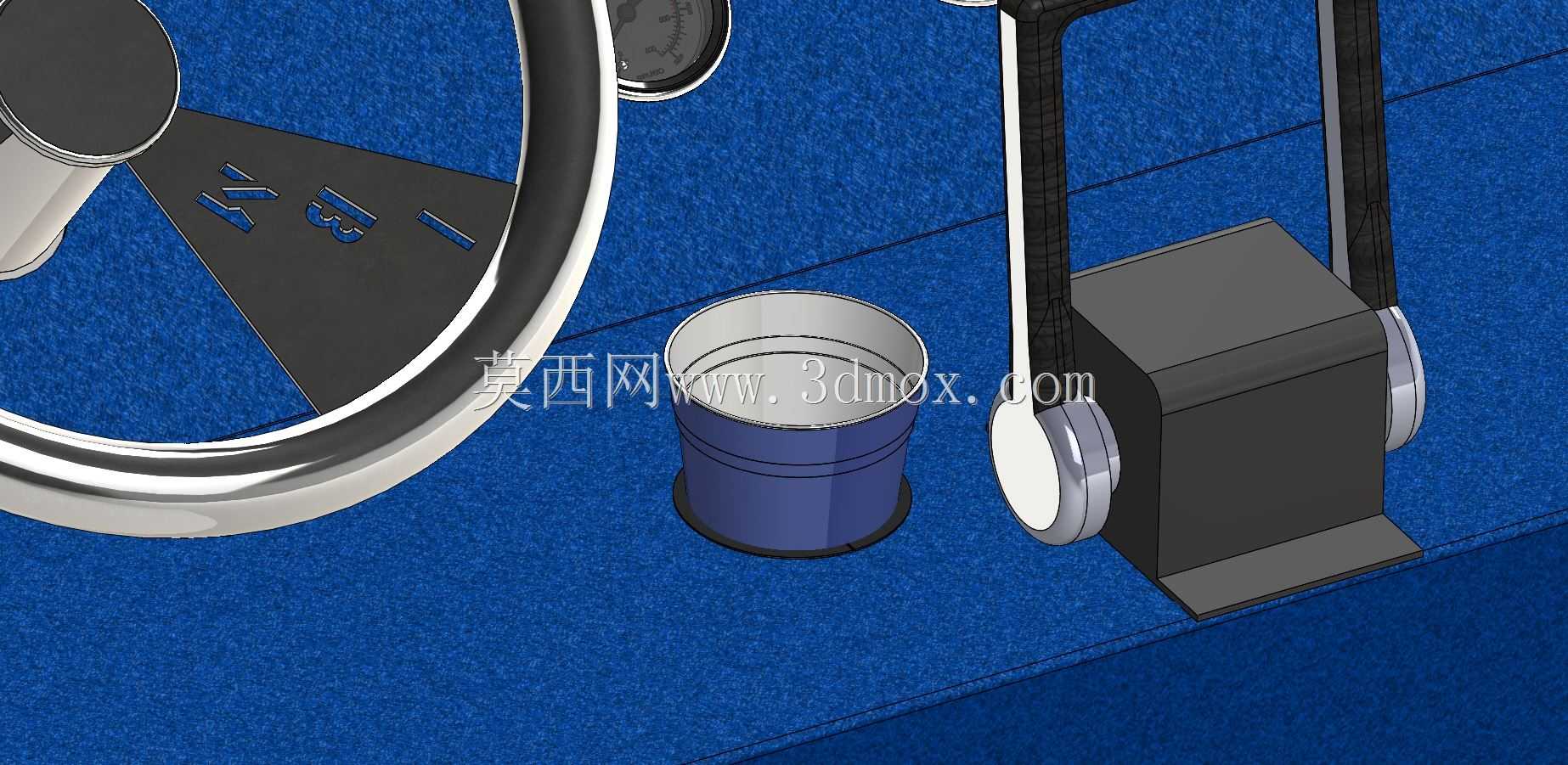

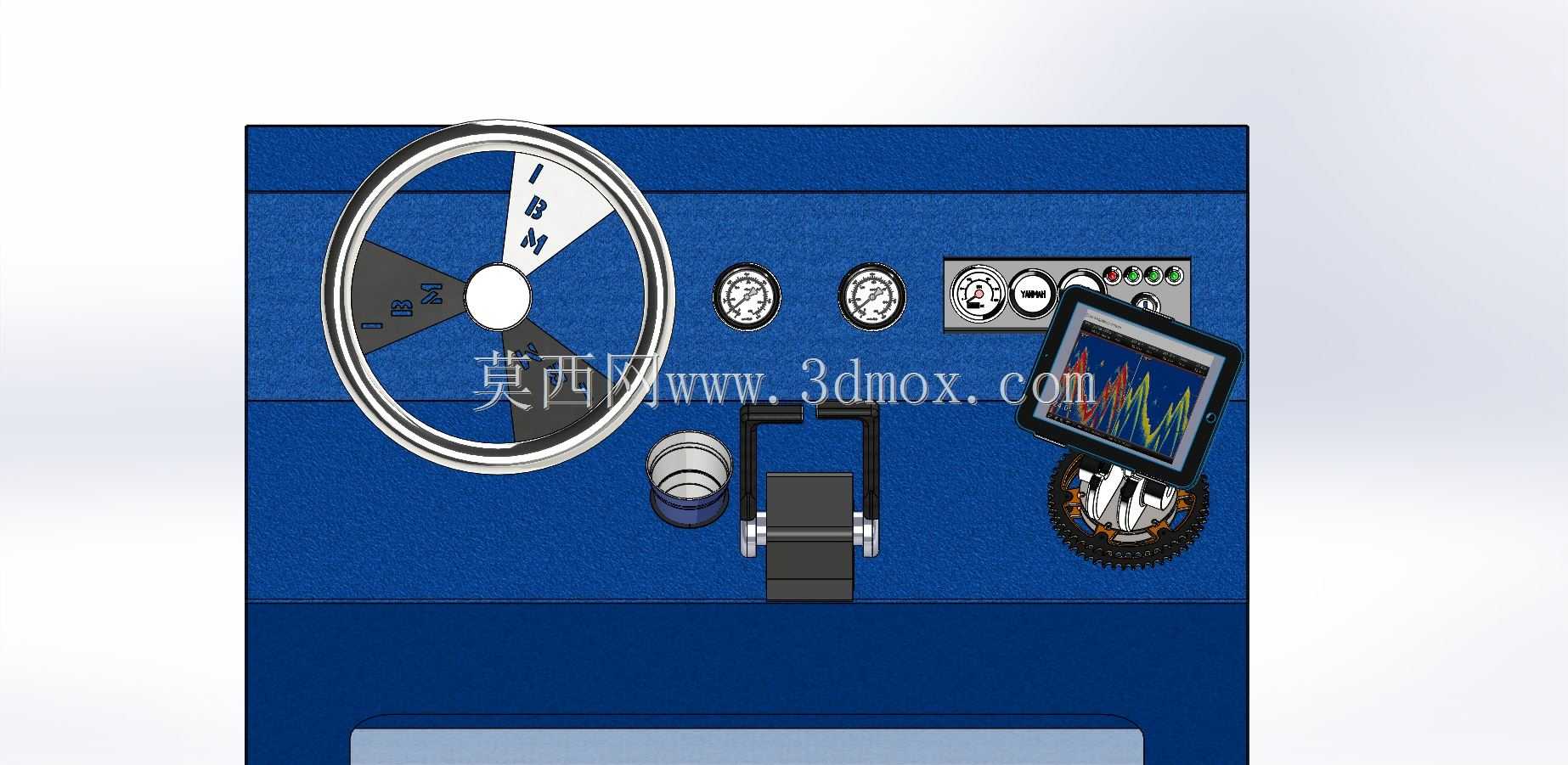

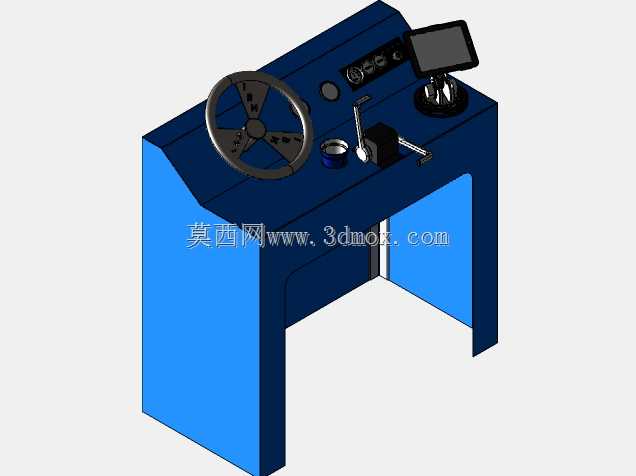

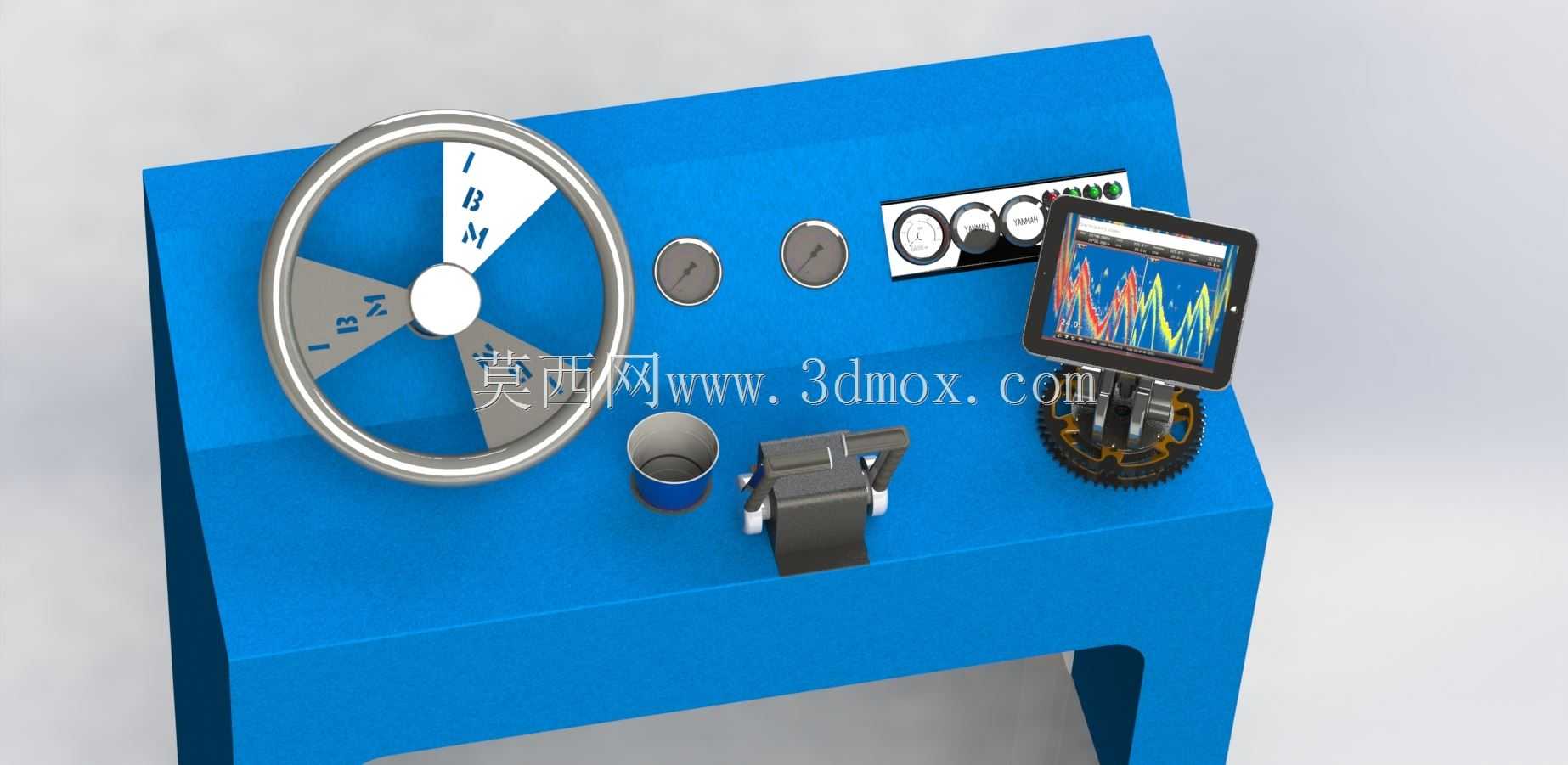

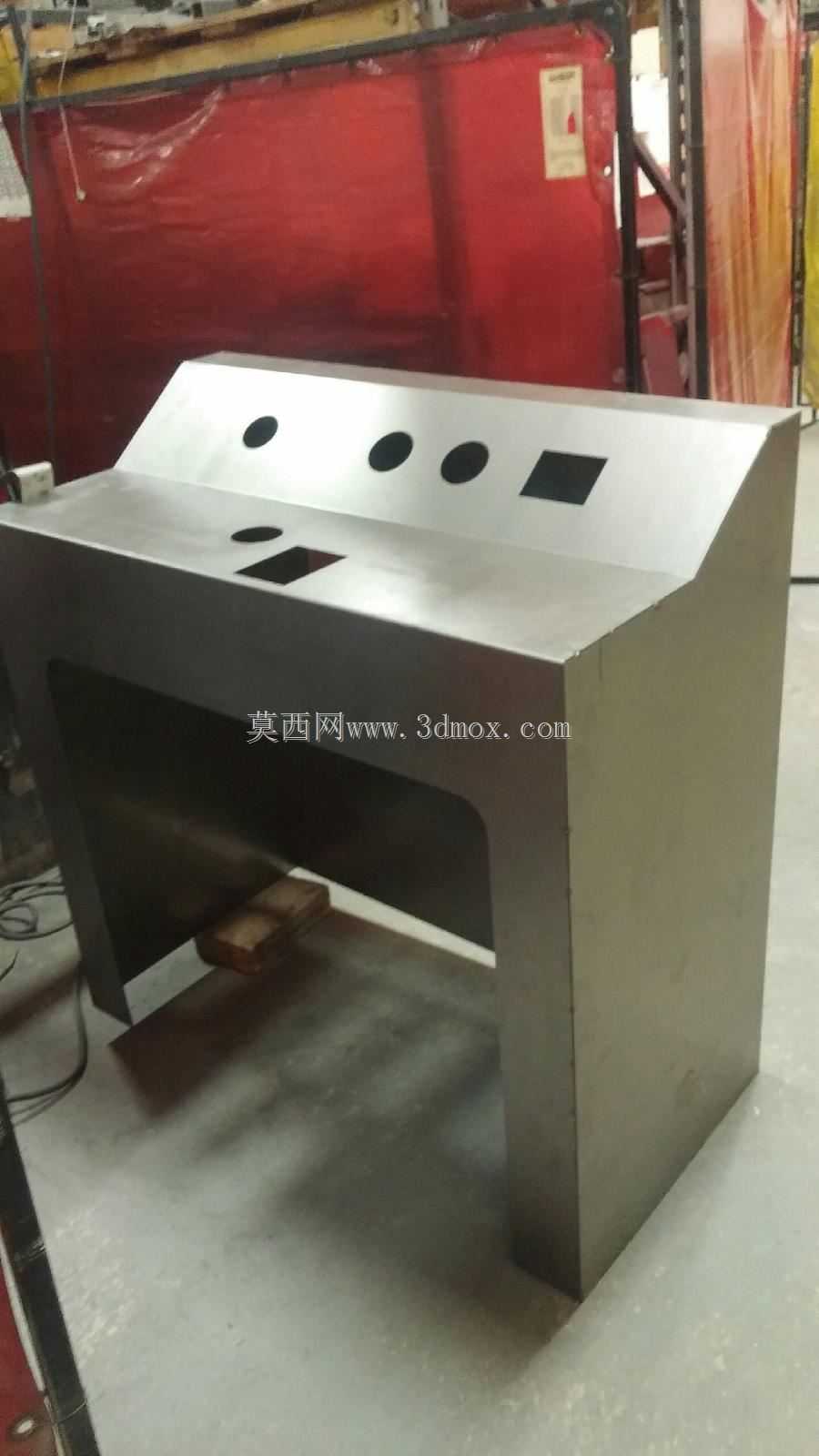

该设备是面向内河及近岸驳船作业场景设计的专用舵机操控控制台，主要应用于系泊趸船、短途运输驳船的驾驶操控区域，承担船舶航向控制、油门调节、航行状态监测的核心功能，是驳船驾驶环节的核心人机交互载体。设备整体采用立式落地式结构，主体外壳采用金属板材弯折焊接成型，台面做斜切倾角设计，适配操作人员站立操控时的手臂自然放置角度，无需过度抬臂或俯身即可完成全部操作，长时间值守操控不易产生肢体疲劳。操控核心区域设置大行程操纵手柄，集成舵向控制与油门开度调节功能，手柄握持处做贴合手掌轮廓的圆弧过渡处理，操作阻尼经过调校，既可以保证微调航向时的操控精度，也能在大角度转舵时提供清晰的档位反馈，避免航行过程中受船体颠簸影响出现误操作。台面上方并排设置两块嵌入式状态显示表，可实时反馈舵角位置、主机运行转速等核心航行参数，显示界面做下沉式嵌入处理，避免户外强光直射产生反光干扰读数。台面右侧设置带弹簧复位线的控制开关，用于紧急状态下的舵机锁止、鸣笛控制等辅助功能，弹簧线可在拉伸使用后自动回缩，避免台面积线干扰正常操作。设备下部预留镂空检修空间，内部可容纳舵机控制线路、信号转换模块等电气组件，安装时仅需在驾驶舱甲板预留对应尺寸的固定点位，将设备底部与甲板预埋件做螺栓紧固即可完成安装，接线端口统一设置在设备背部下方，适配驳船现有布线走向，无需对船体原有结构做大规模改造。面板采用可快拆式设计，后期更换标识、升级显示模块时无需整体拆解设备外壳，仅需卸下面板固定件即可完成内部组件的维护更换，大幅降低船舶运维阶段的拆装难度。整体外壳做致密防锈处理，可适应水面高湿度、盐雾侵蚀的使用环境，长期在户外水域工况下使用也不易出现壳体锈蚀、操作卡滞的问题，操控布局完全贴合驳船驾驶人员的常规操作习惯，所有高频操作控件均布置在手臂可及的舒适范围内，兼顾操控可靠性与使用便捷性。
