船舶除锈作业移动式喷砂机结构设计

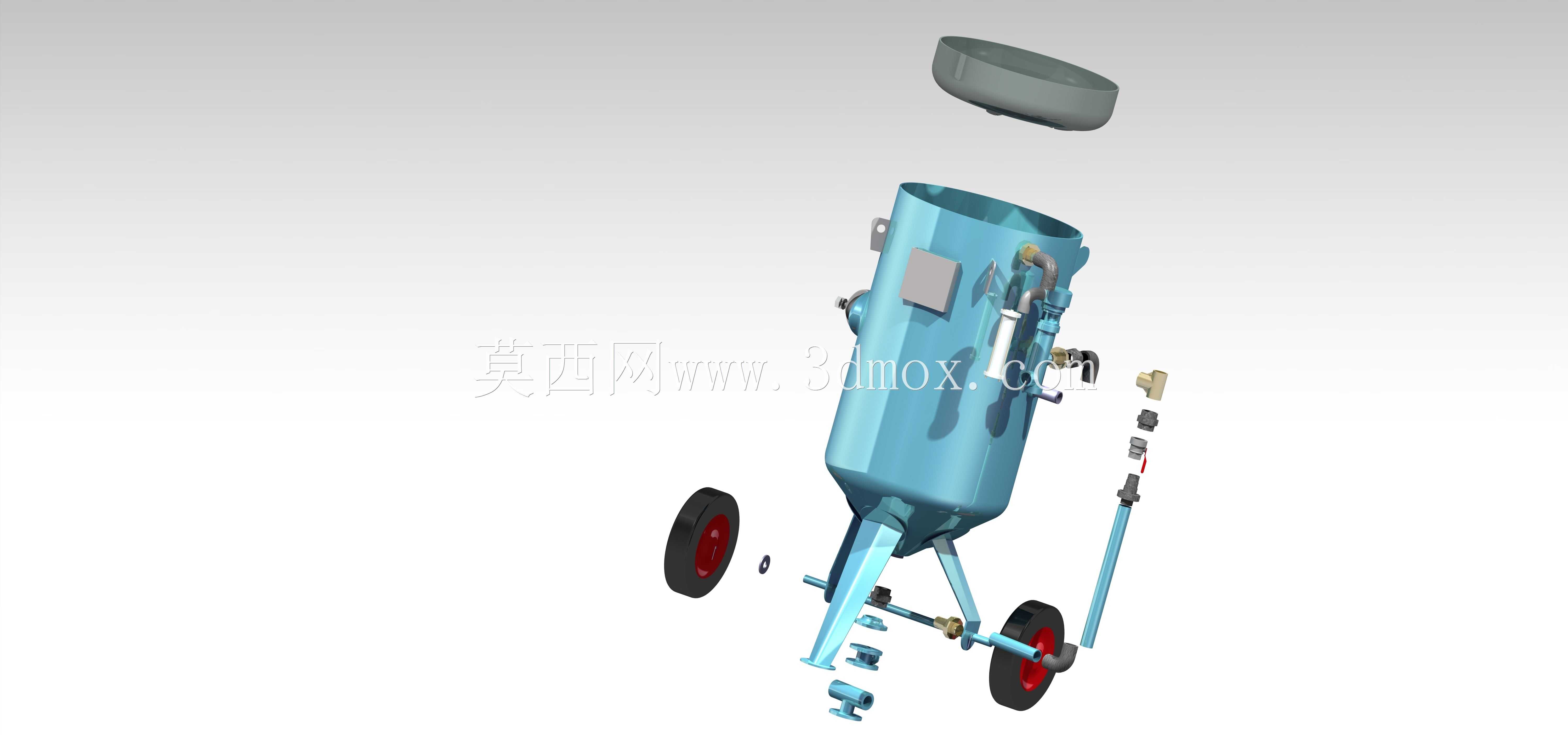

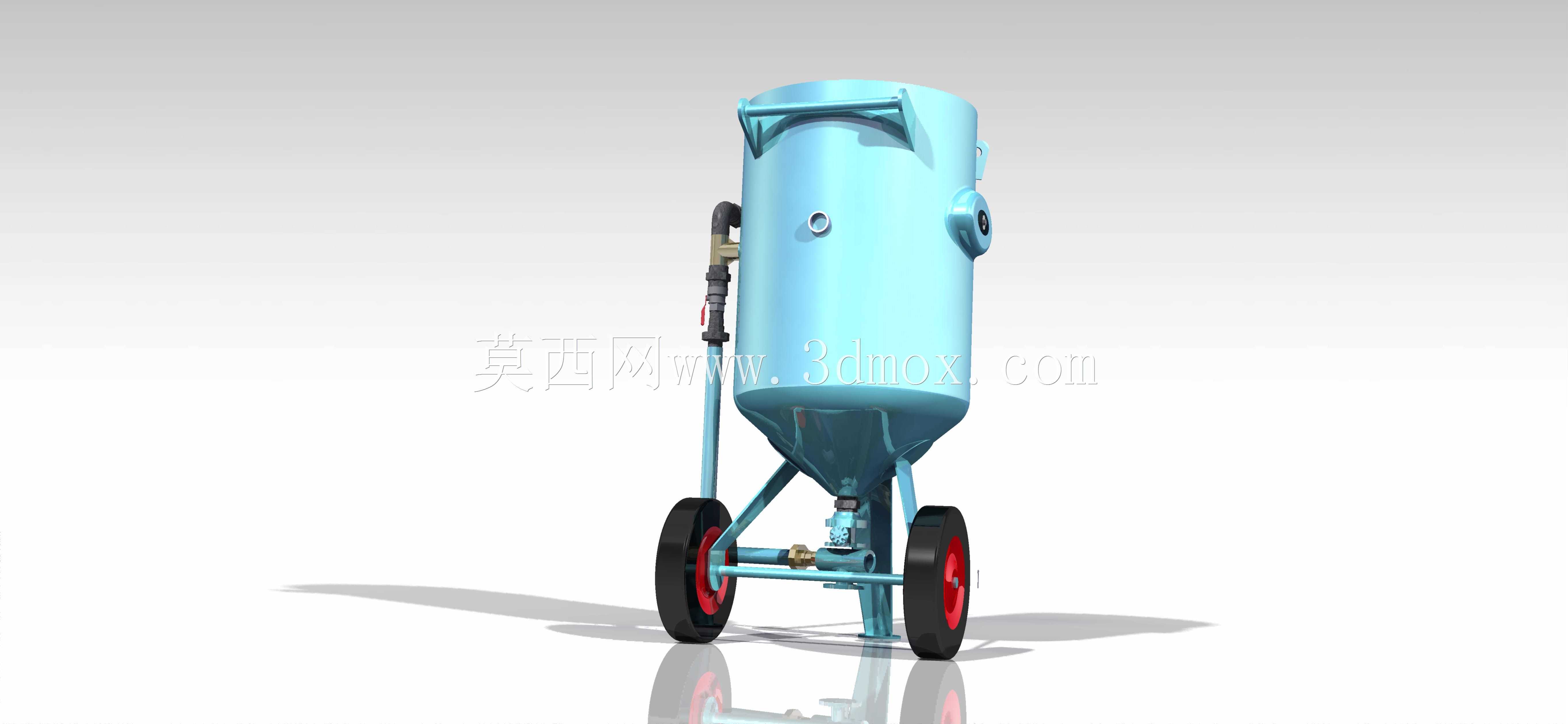

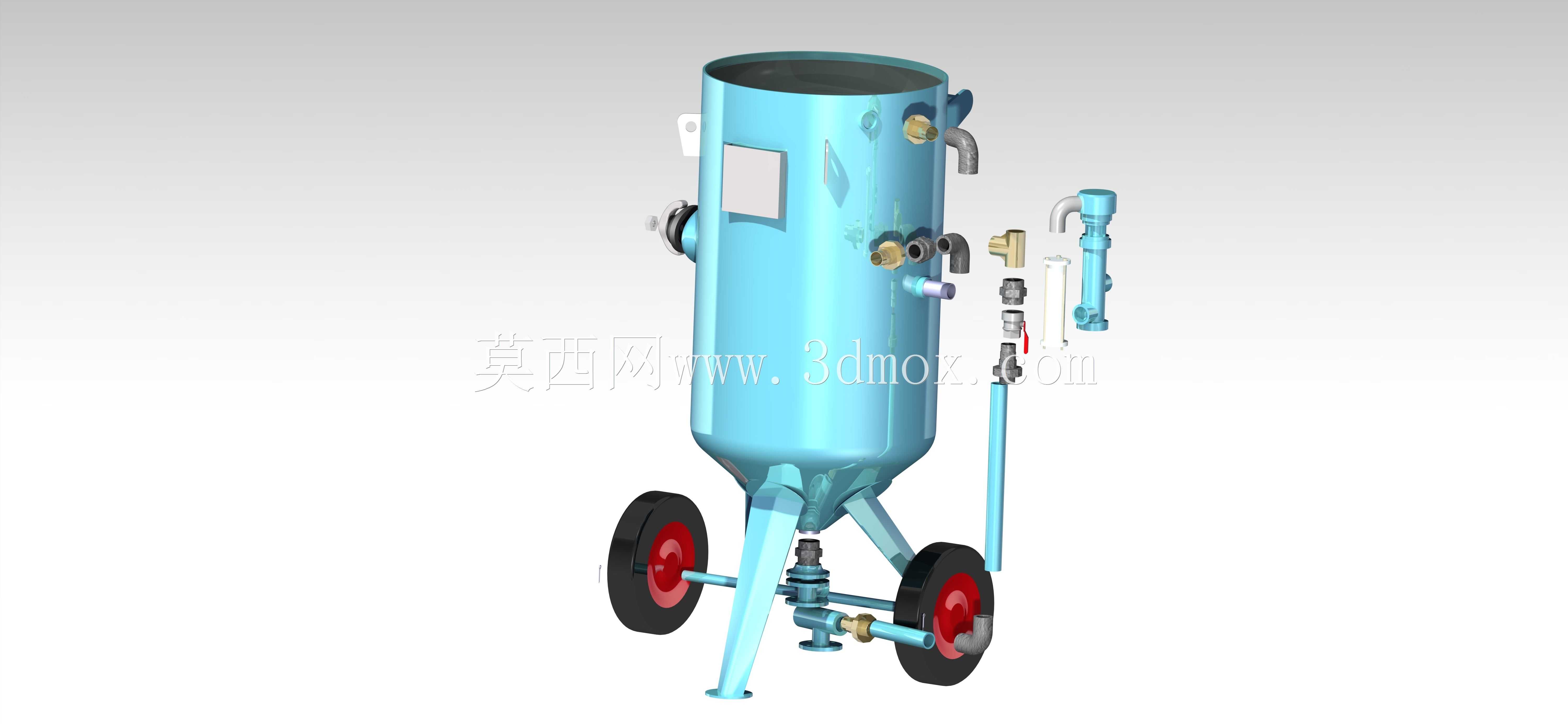

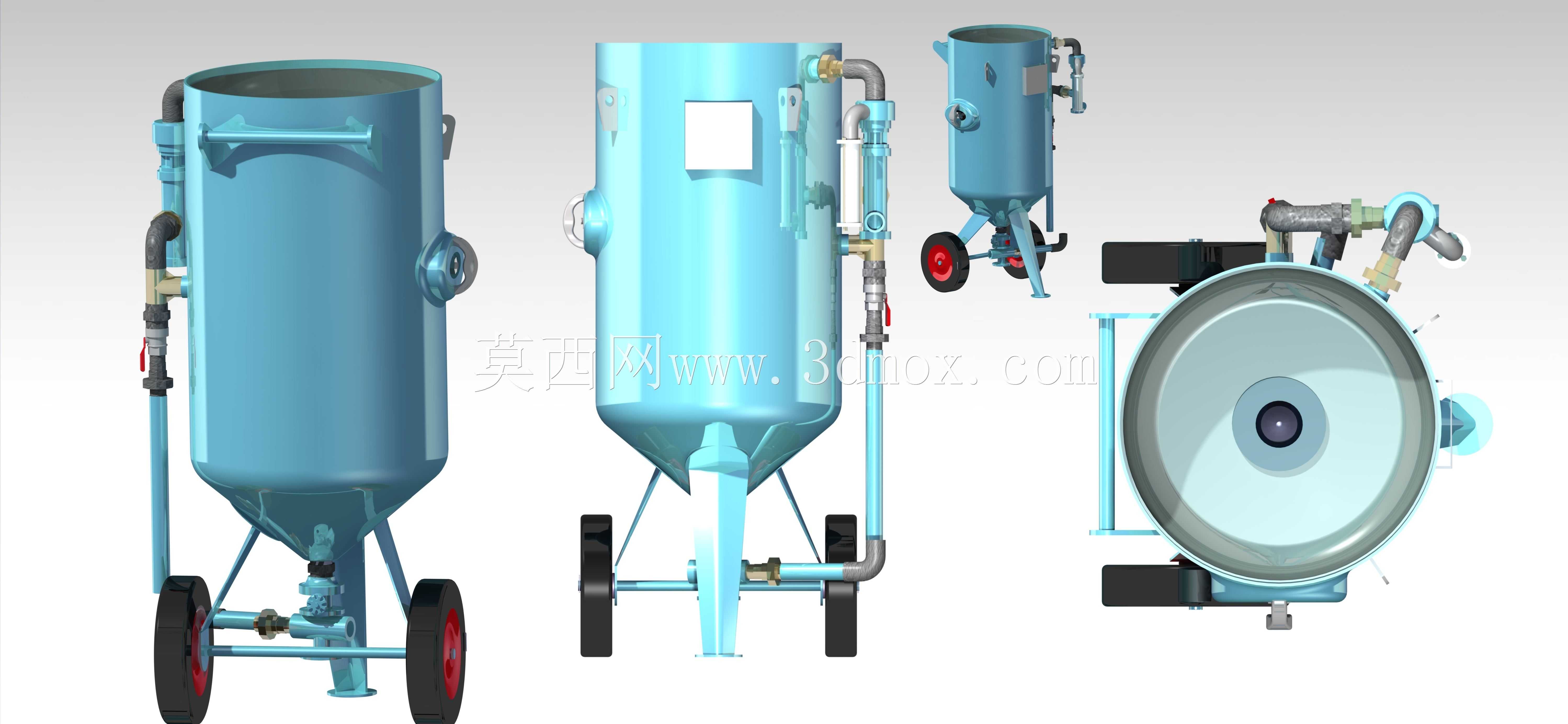

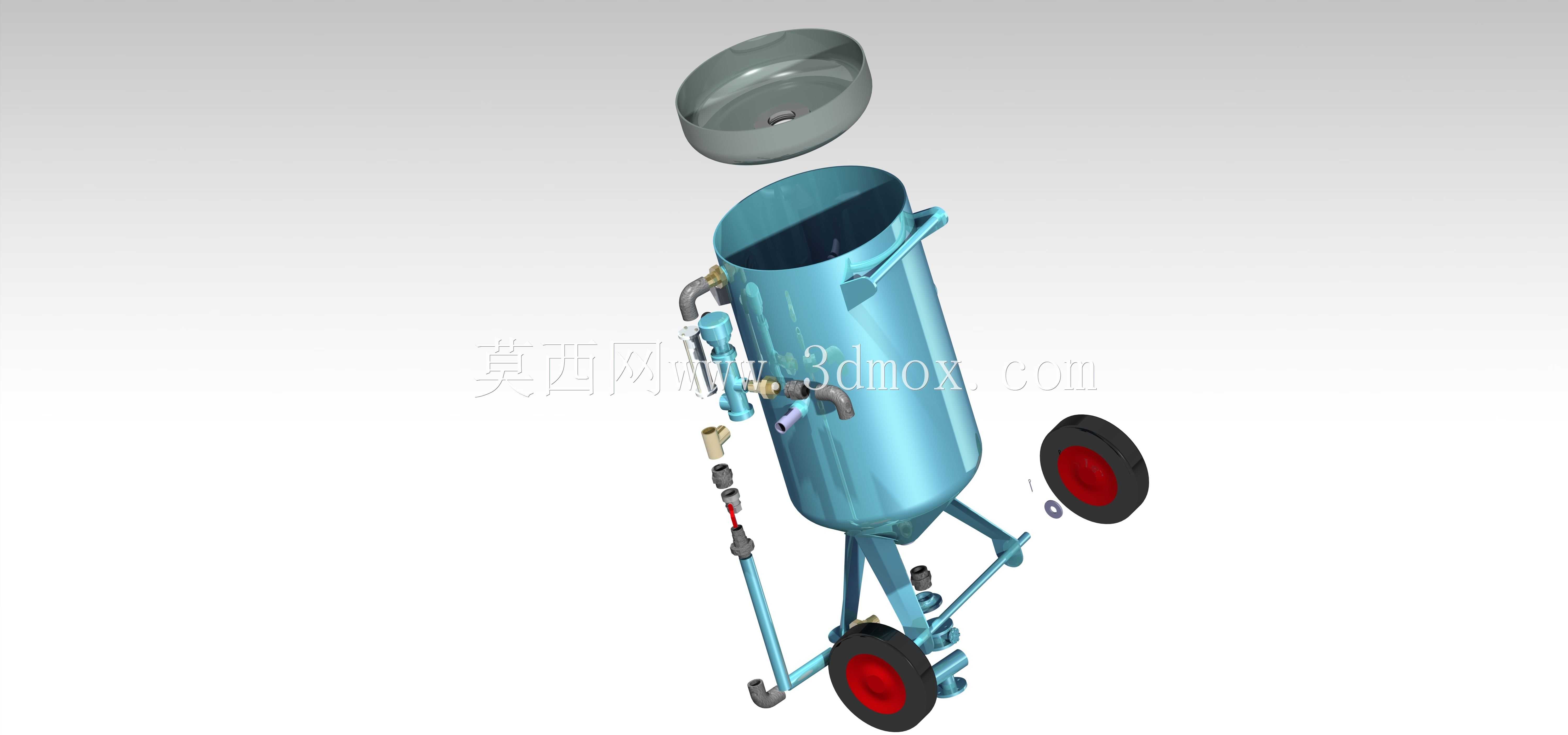

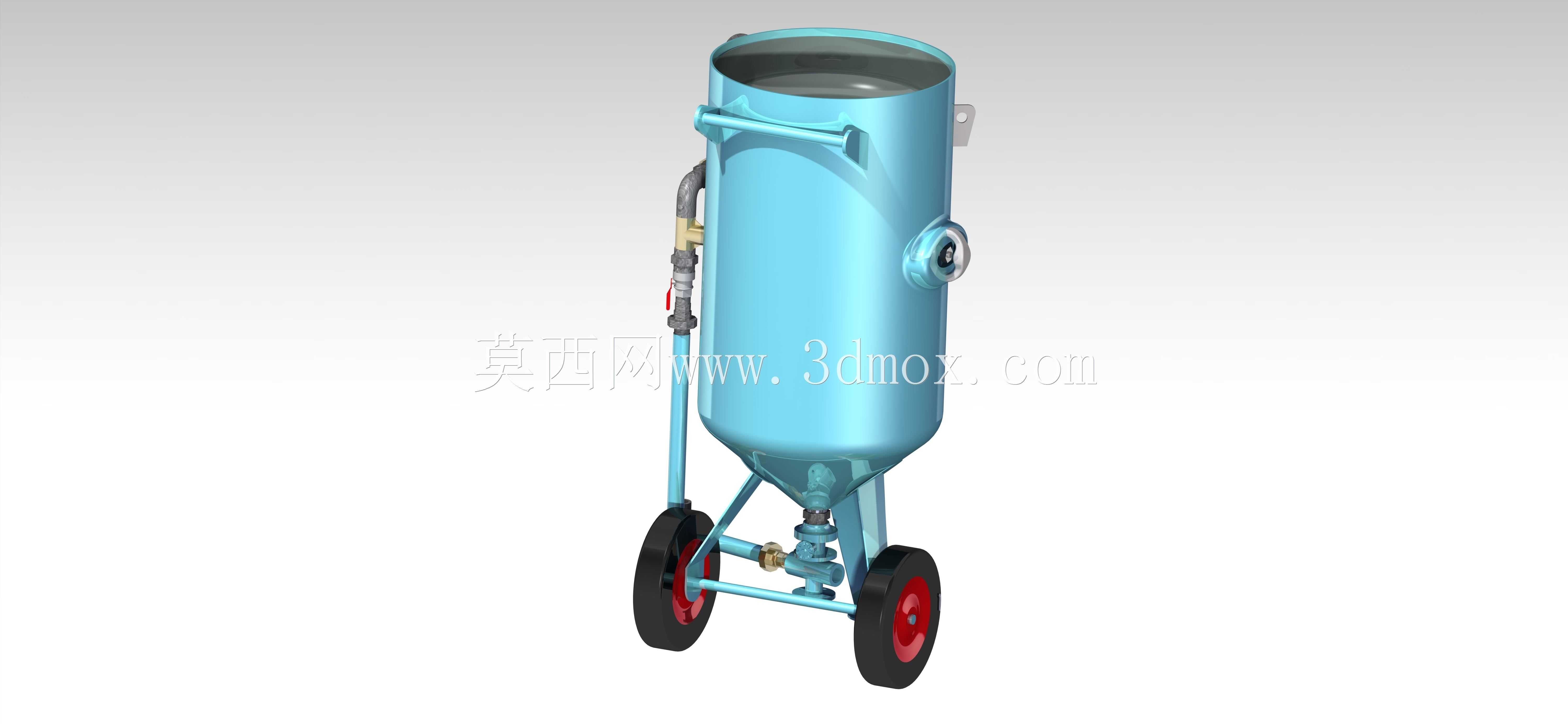

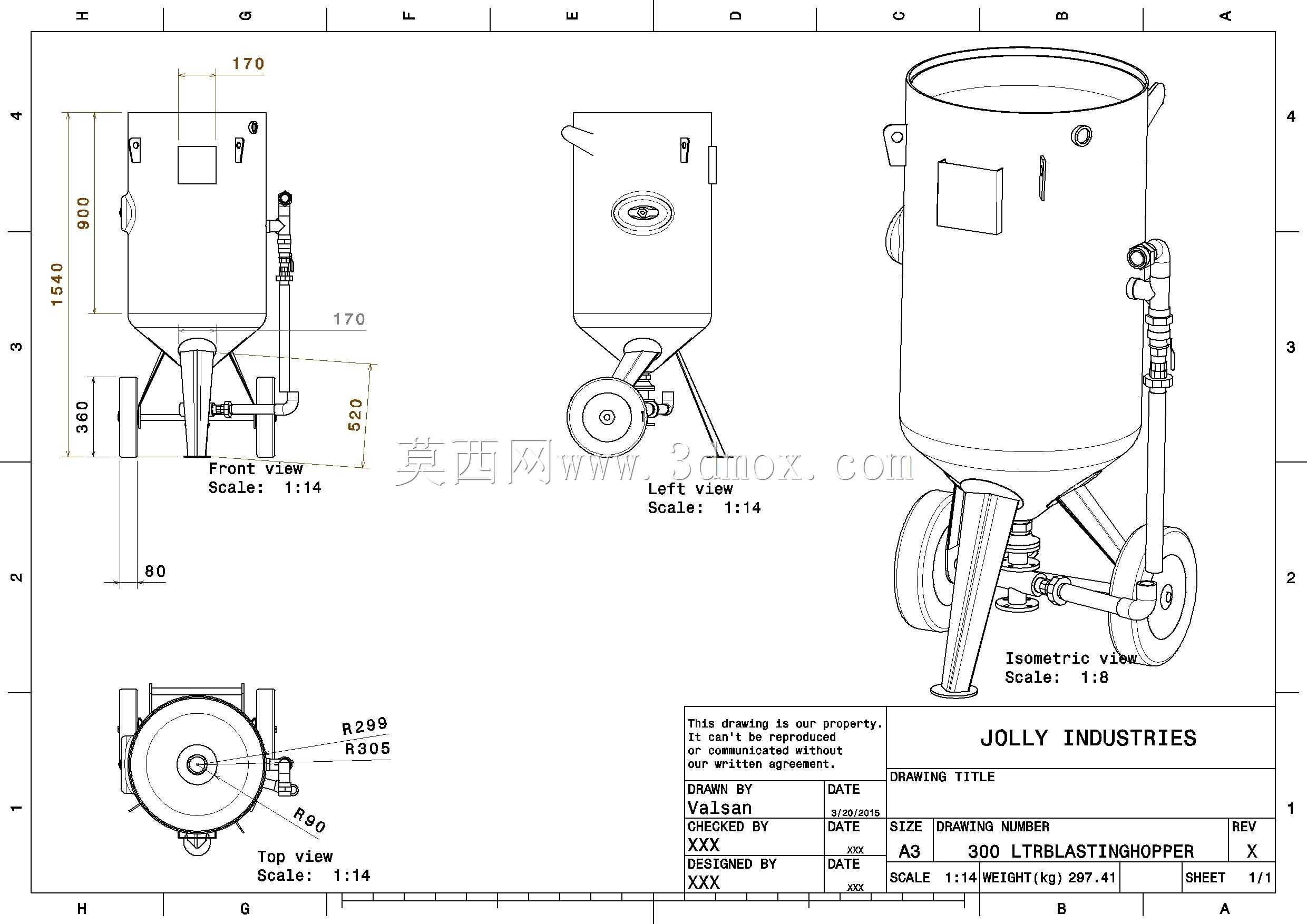

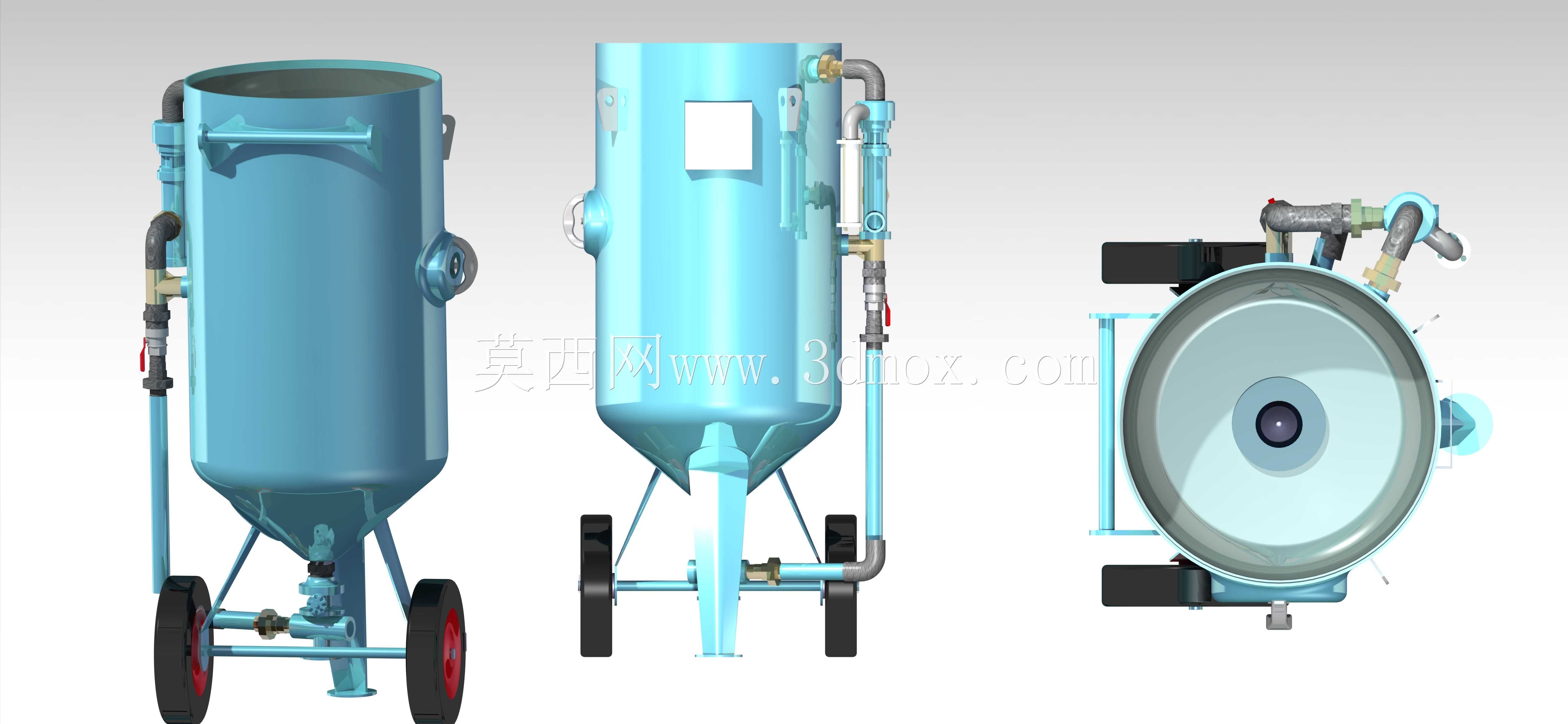

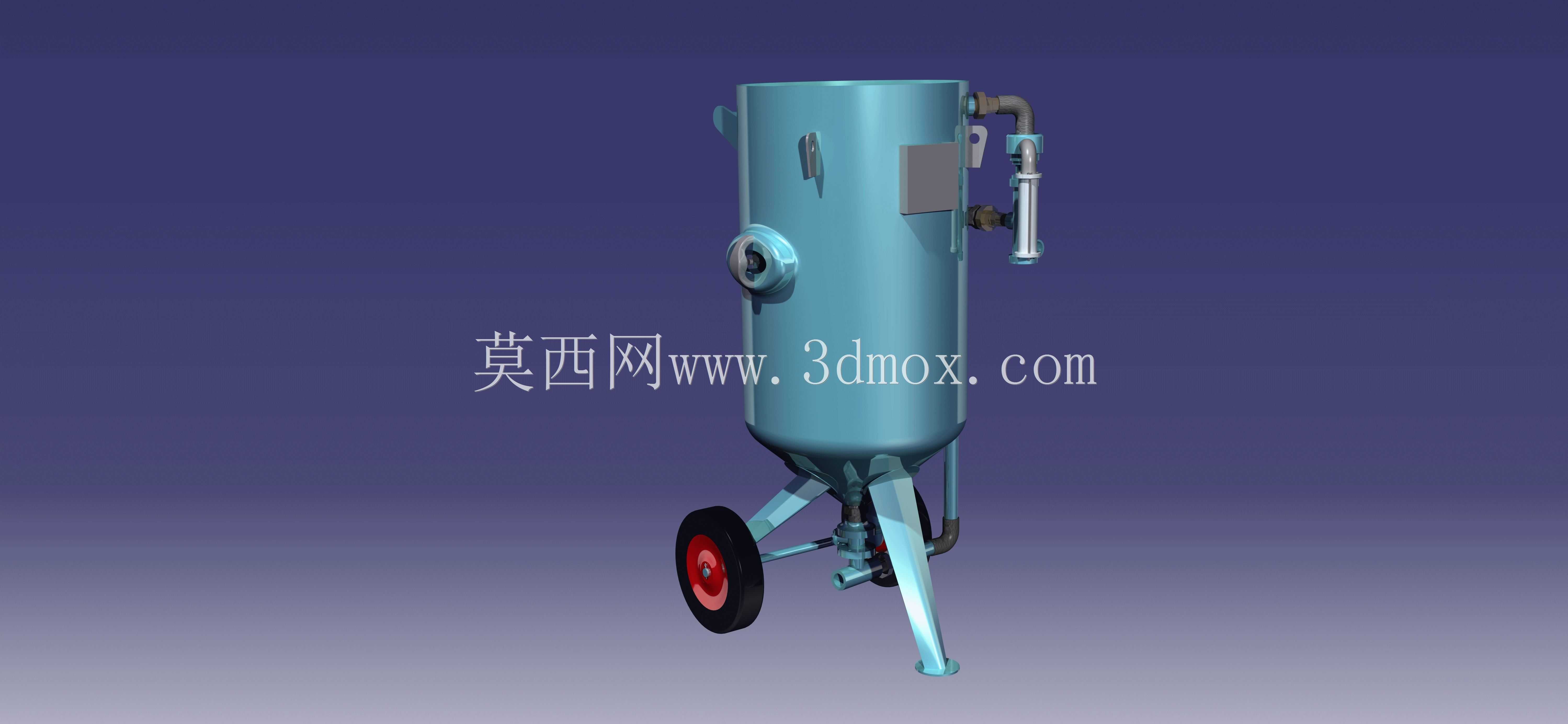

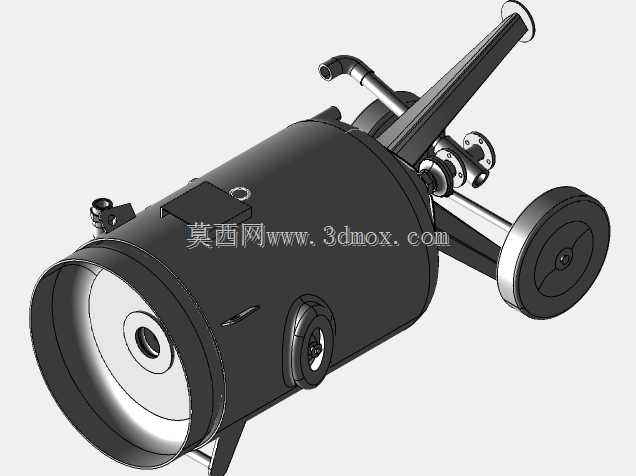

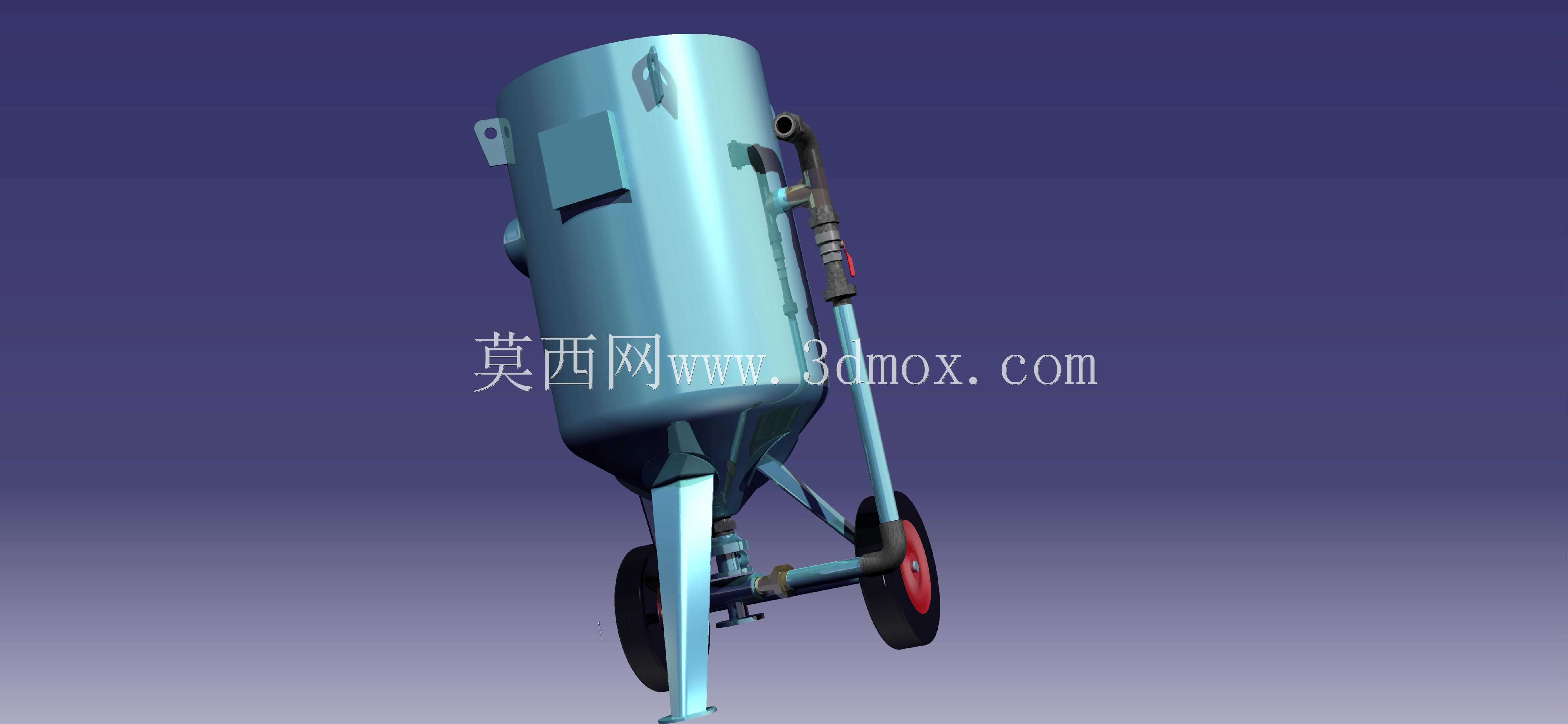

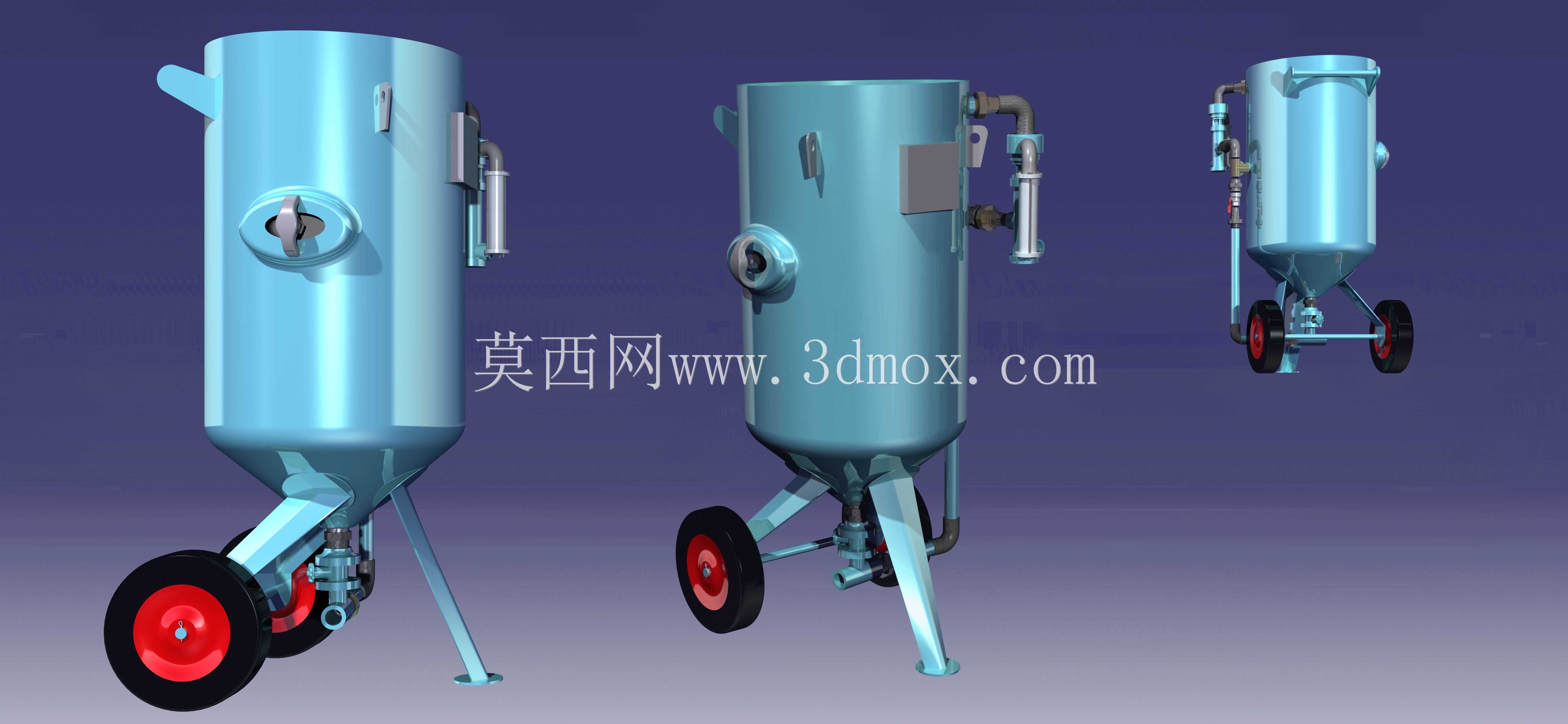

这款移动式喷砂机主要面向船舶修造领域的表面预处理作业场景，在船体分段建造、坞修阶段，可完成钢材表面氧化皮、锈蚀层、旧涂层的高效清理，也可适配桥梁钢结构、大型储罐外壁的喷砂除锈作业，是表面处理工序中实现磨料高速喷射作业的核心承压设备。设备整体采用立式锥底承压罐体结构，上部为圆柱形储料腔，下部为锥形收料段，可保证罐内磨料依靠自重顺畅落至下方出砂阀位置，避免磨料架桥堵塞影响连续作业。罐体侧面设置了密封锁紧的加料口，可快速完成磨料补充，配套的调压阀组、油水分离组件集成布置在罐体侧方的操作位，作业人员可站立状态下直接调节工作压力、控制气路通断，无需绕设备走动调整参数。设备底部采用三点支撑结构，两个带红色轮毂的充气脚轮承担主要移动承重，前部单支可调支腿用于作业时的设备固定，可在不平整的船厂坞面、车间地坪上稳定停放，移动时只需抬起支腿即可依靠两轮完成短距离转场，适配厂区内多工位频繁切换的作业需求。罐体顶部设置了吊装吊耳，可配合车间行车完成跨区域吊装转运，适配大型厂区内不同作业点位的设备调度需求。设计过程中充分考虑了作业边界条件，罐体直径控制在单人可环抱操作的尺寸范围，整体高度适配常规车间门洞通行要求，侧方伸出的阀组、管路均未超出罐体最大外轮廓的投影范围，避免转场过程中剐蹭周边设备或构件。出砂管路接口设置在锥底最低位置，可保证罐内磨料完全排空，减少残余磨料的清理工作量，配套的气路管路沿罐体支腿布置，采用硬管固定减少管路晃动磨损，延长易损件使用寿命。设备工作时依靠压缩空气在罐内建立压力，将磨料通过出砂阀压入输砂管，经喷嘴高速喷射至待处理工件表面，通过磨料的冲击作用去除表面附着物，获得均匀粗糙的表面粗糙度，为后续涂装工序提供合格的基底附着力，相比传统手工打磨作业，清理效率提升数倍，且表面处理质量均匀一致，可满足船舶涂装的行业标准要求。
