高压柱塞式流体输送泵结构设计

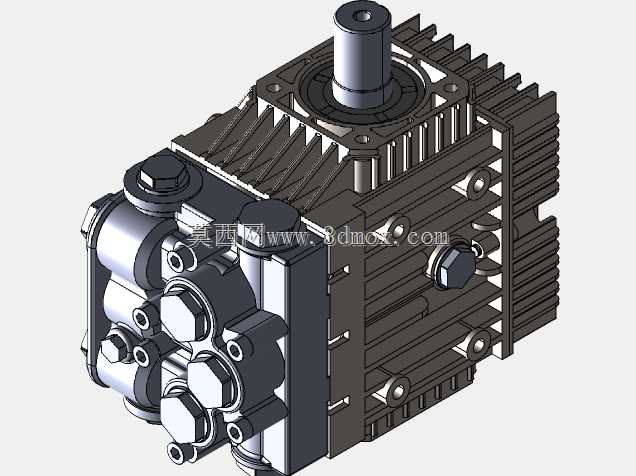

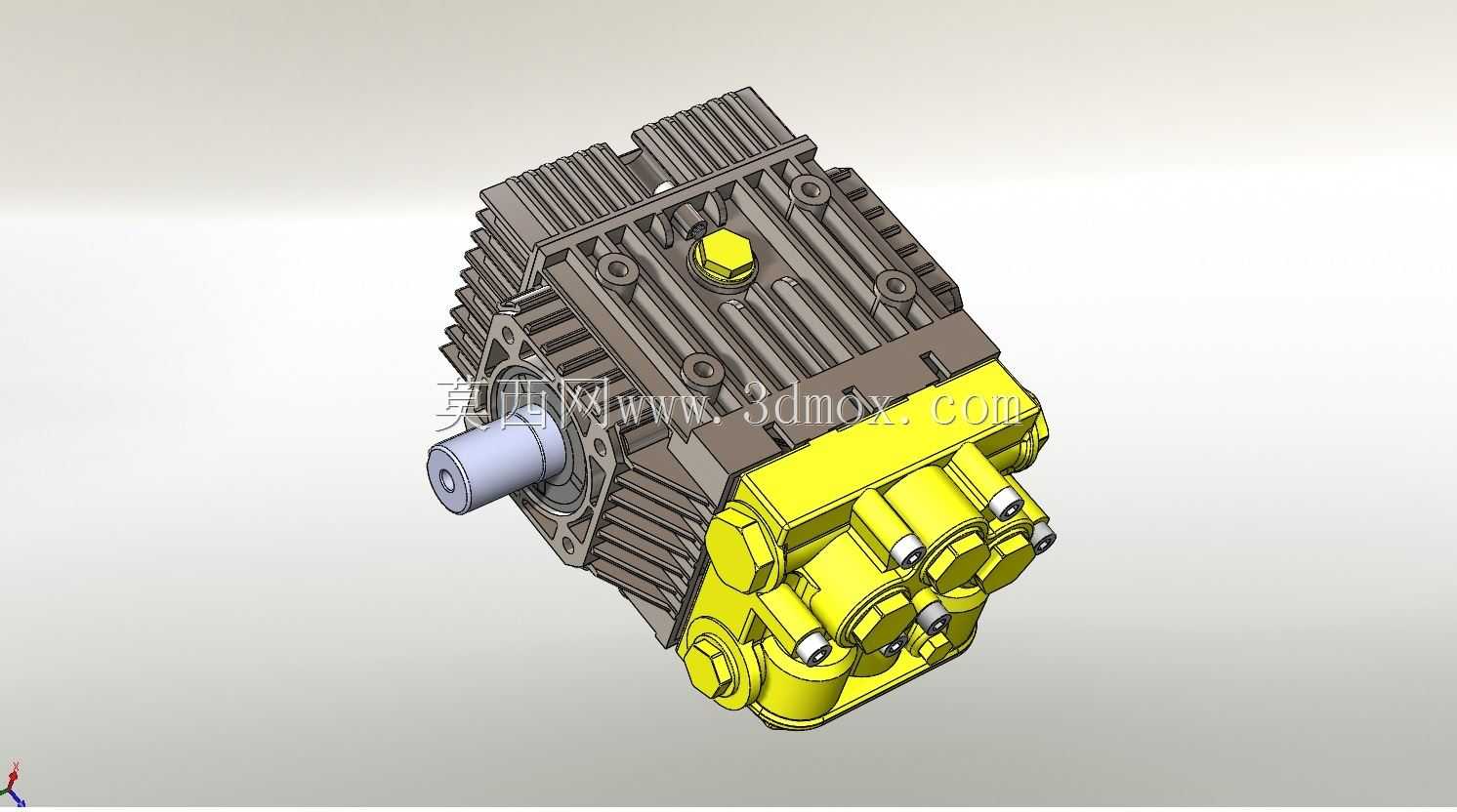

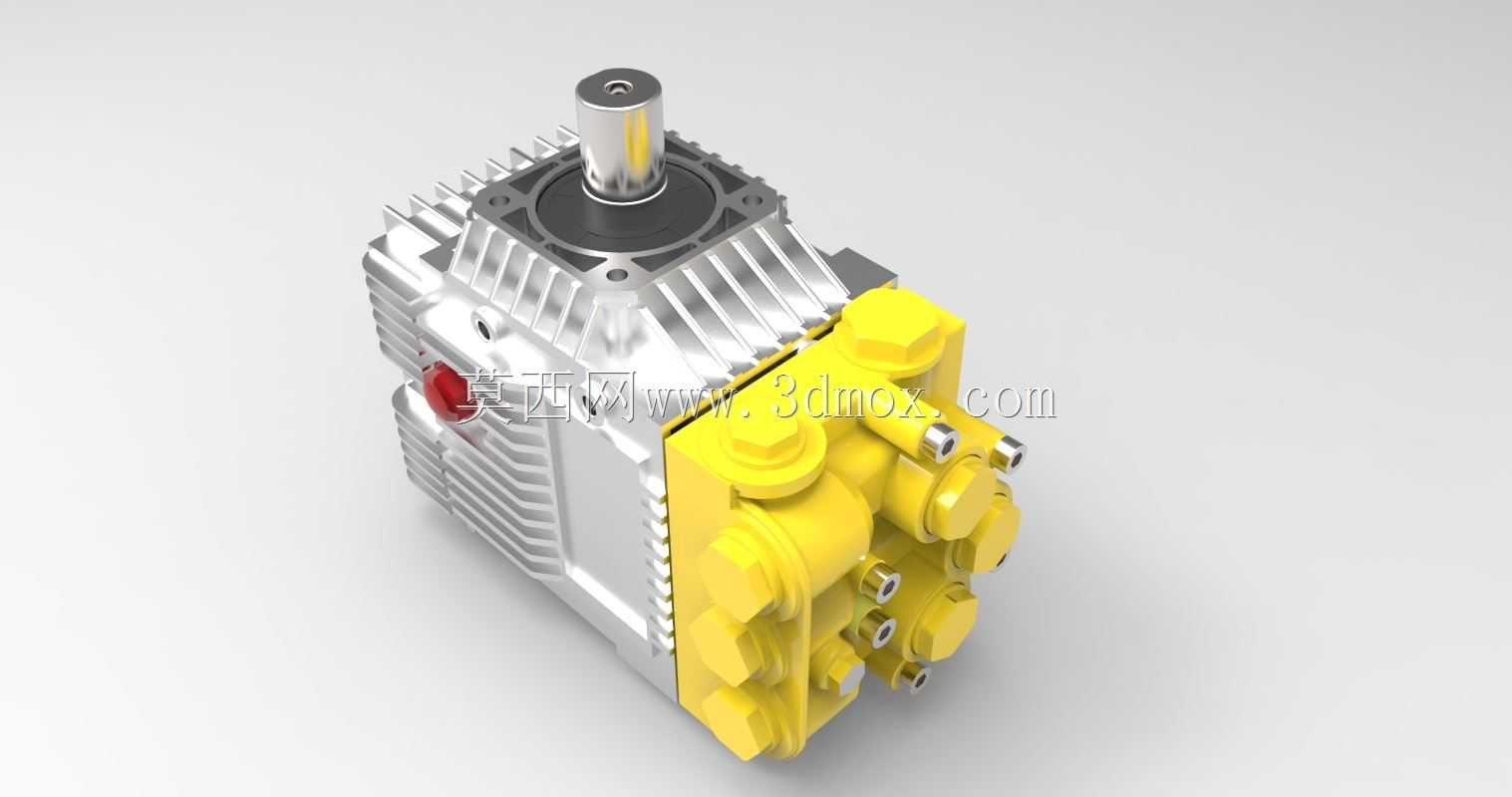

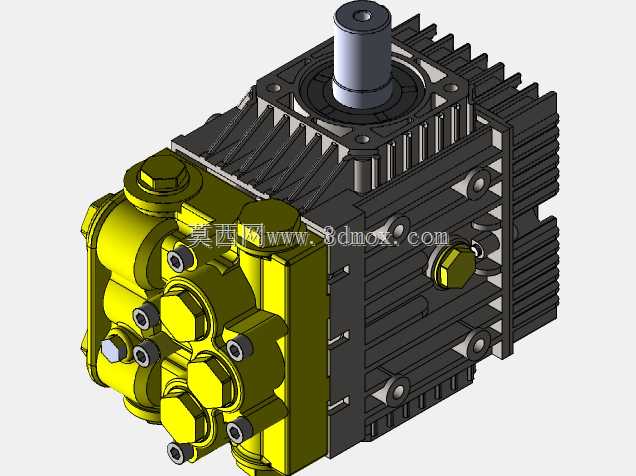

这款高压流体输送泵主要面向高压水清洗、液压系统动力供给、燃油增压输送、工业喷淋系统等场景使用，可在高压工况下稳定完成水或液压油类流体的加压输送，为后端执行部件提供稳定的高压流体动力源，在工程机械液压回路、商用高压清洗设备、农业植保高压喷淋、工业设备冷却循环增压等场景中都能适配使用。从功能特性来看，该泵采用多柱塞往复式增压结构，泵头部分集成了进出液阀组与密封组件，可实现连续稳定的高压流体输出，输入端的伸出轴可直接对接电机或内燃机动力输出端，通过内部曲轴连杆结构将旋转动力转化为柱塞的往复直线运动，完成流体的吸入与加压过程，泵体上部的散热鳍片结构可快速带走泵组长时间高负荷运行产生的热量，避免内部密封件因高温出现过早老化失效，提升设备连续运行的稳定性。在设计思路上，整体采用分体式模块化布局，动力端与流体端分区明确，动力端的曲轴箱结构预留了标准安装法兰孔位，可适配不同规格的连接法兰，方便与不同功率的动力源对接；流体端的阀组采用外置式布局，无需完全拆解泵体即可完成进出液阀的检修与密封件更换，大幅降低后期维护的操作难度。外形方面，泵体整体采用紧凑式布局，动力端的散热壳体与黄色泵头部分衔接规整，输入端轴伸长度与直径符合通用工业泵安装尺寸规范，安装法兰的孔位间距匹配主流电机端盖的安装标准，底部预留的安装固定位可直接固定在设备机架的标准安装面上，整体安装边界规整，不会出现突出的干涉结构，在设备内部布局时可有效节省安装空间，适配各类集成式设备的内部安装需求。泵头部分的进出液接口采用统一规格的外螺纹连接结构，可快速对接标准规格的高压管路，无需额外制作转换接头，现场安装操作便捷。
