多部件组合式传动离合器盘结构设计

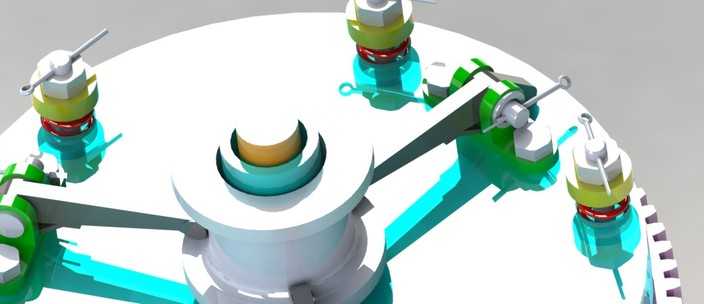

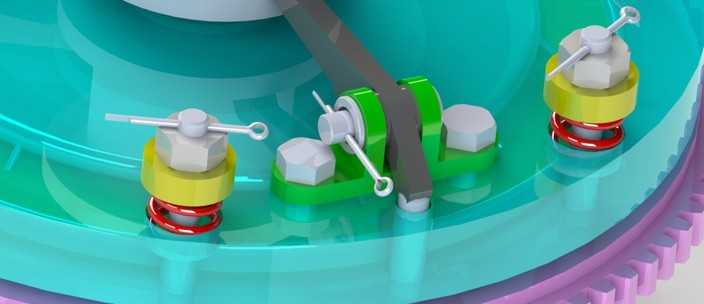

本离合器盘三维模型采用SolidWorks完成全参数化建模，整体围绕动力接合与断开的核心功能展开结构设计，建模过程中严格遵循机械传动部件的装配逻辑与尺寸配合规范，对每一处零件的公差基准、装配约束都做了对应设置，确保模型可直接用于装配验证与结构干涉检查。模型主体采用分层式结构设计，底部设置带渐开线齿形的紫色传动齿圈，齿形参数按照标准圆柱齿轮规范绘制，齿距、齿顶高、齿根圆角均做了精准还原，保证与外部啮合部件的传动匹配度；中部主体盘体采用半透明青绿色材质渲染，直观展现内部径向布置的多组离合执行组件，每一组组件都包含支撑柱、弹性复位件、摩擦接合端头、联动拨杆结构，沿盘体周向均匀排布，确保动力传递过程中受力均匀，避免偏载磨损。中心主轴部位采用阶梯轴结构设计，搭配不同直径的定位轴套与顶部橙色操纵端盖，清晰展现离合器的动力输入与操纵执行路径，各零件之间的装配关系通过同轴、重合、距离等配合约束完全锁定，可实现虚拟环境下的离合动作模拟。渲染阶段针对不同部件赋予差异化材质：齿圈采用改性尼龙材质表现耐磨属性，主体盘体采用半透明工程塑料材质展现内部结构，金属轴类部件采用抛光不锈钢材质，弹性部件采用弹簧钢材质，摩擦端头采用高摩擦系数的复合材料，通过材质区分清晰呈现各部件的功能属性。设计过程中重点考量了离合动作的同步性，周向布置的多组执行组件通过内置联动环实现同步动作，避免出现接合不同步导致的动力冲击，同时在各摩擦接触部位预留了合理的磨损补偿间隙，延长部件实际使用寿命，整体结构紧凑，传动路径清晰，可作为传动系统教学演示、离合器结构优化设计的参考三维模型。
