脚踏式无接触手部消毒装置结构设计

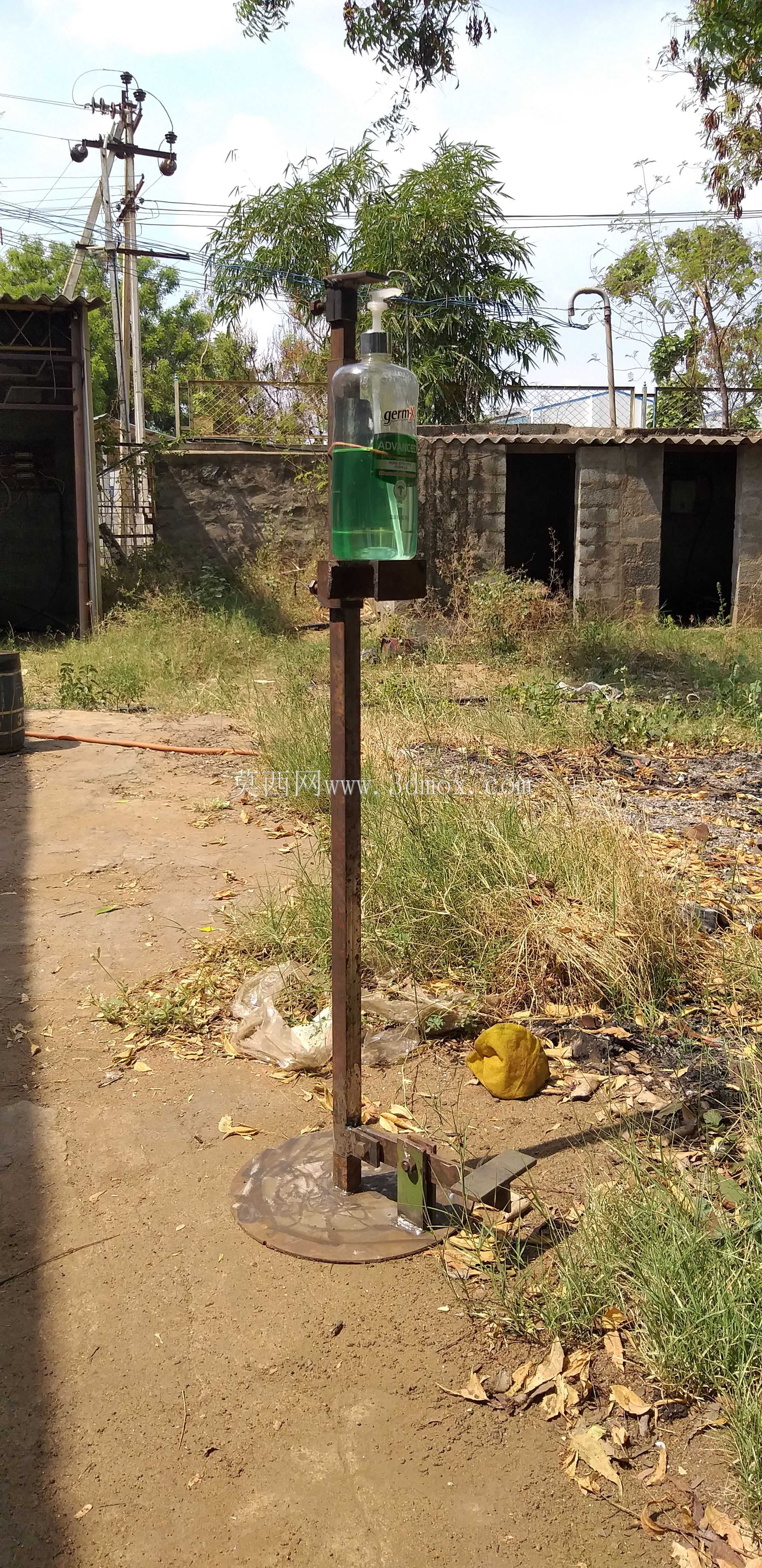

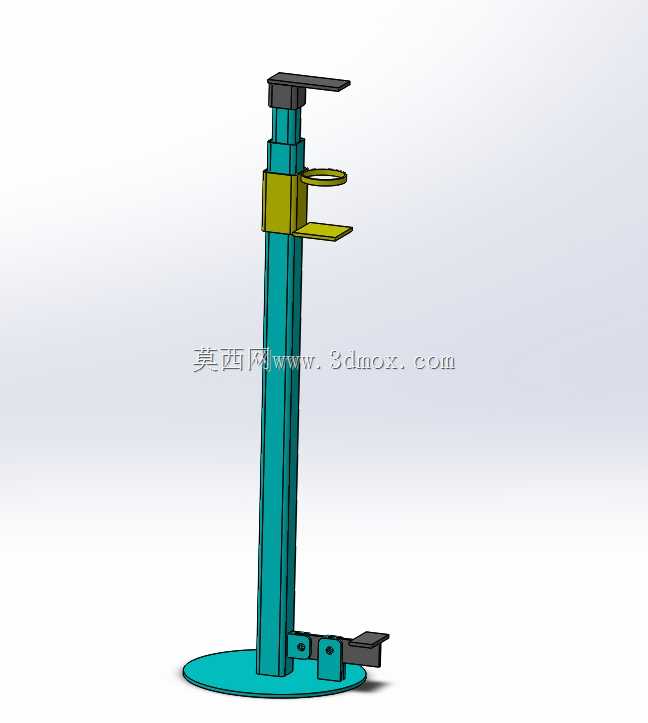

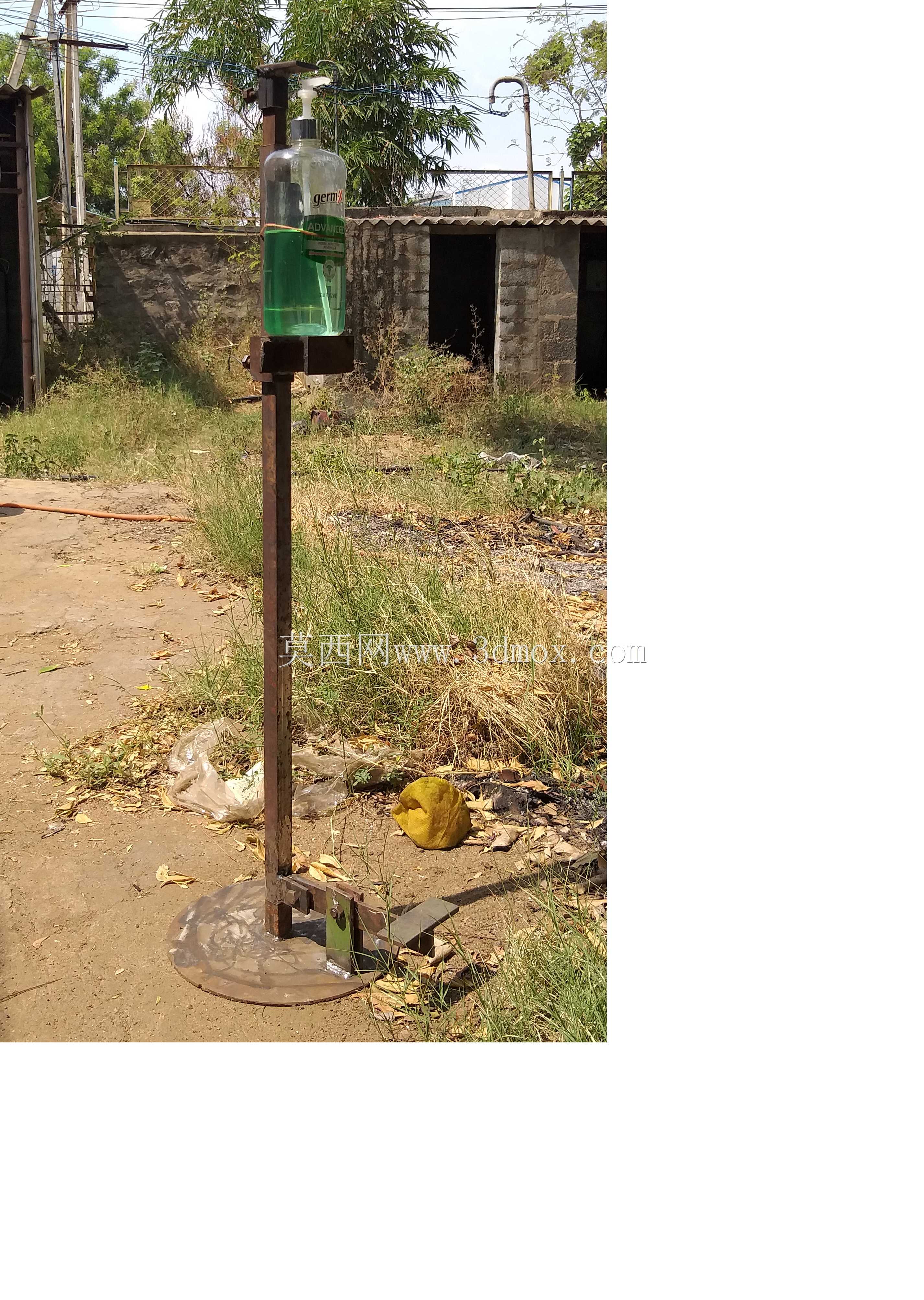

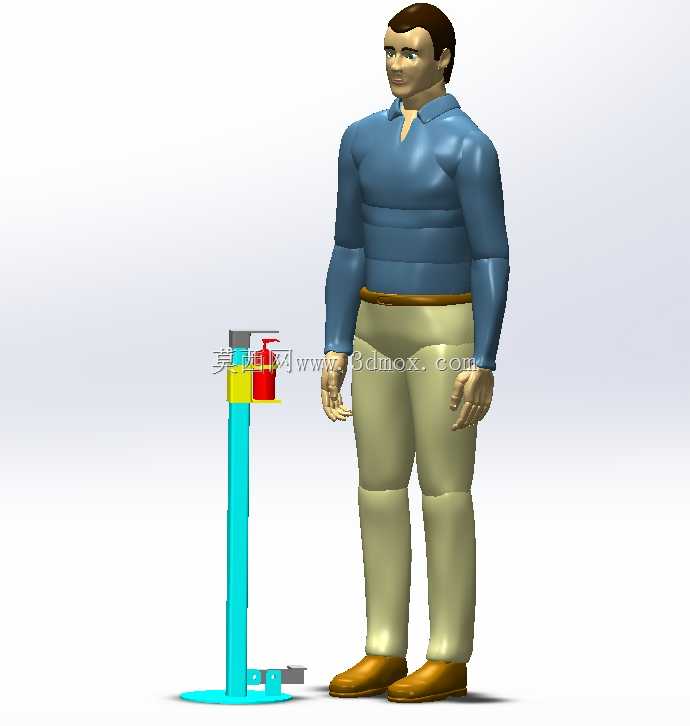

这款脚踏式无接触手部消毒装置，主要面向厂区出入口、社区值守点、户外作业场地、村镇防疫卡口等缺乏稳定供电、需要高频次手部消毒的公共场景，解决传统手动按压消毒瓶容易造成交叉接触、增加病菌传播风险的痛点，全程无需手部触碰装置任何部位，仅通过脚部踩踏动作即可完成消毒液定量挤出，适配各类常规瓶装按压式手消液、洗手液的安装使用。从实际使用需求出发，装置整体采用立式落地结构，底部设置圆形配重底盘，依靠自身重量即可稳定放置在硬化泥地、水泥地、沥青路面等各类户外平整地面，无需打孔固定、无需外接电源，可根据防疫点位的变动随时转移布设，安装时仅需将消毒瓶卡入上部的固定托架，调整连杆与消毒瓶按压头的接触位置即可投入使用，布设全程不需要额外辅助工具，单人即可完成快速部署。功能设计上，装置采用纯机械连杆传动结构，竖向立杆作为核心支撑构件，下部连接脚踏杠杆机构，上部通过横向延伸的托架承托消毒瓶，踩踏端延伸至底盘外侧，符合人站立时的脚部活动范围，使用者脚踩踏板时，杠杆结构带动竖向连杆向上位移，精准触压消毒瓶的按压泵头，挤出定量消毒液至使用者掌心，松开踏板后连杆依靠自重复位，泵头同步回弹完成一次出液，传动路径短、机械损耗小，长期户外使用也不易出现卡滞故障。结构尺寸方面，整体高度适配成年人站立时的手部自然抬起高度，使用者无需弯腰或抬手过高即可承接消毒液，上部托架预留了不同直径消毒瓶的调节空间，可适配市面上多数常见规格的500ml、1000ml装按压式消毒瓶，底部配重底盘直径足够覆盖立杆的支撑受力范围，即使在有风的户外环境也不会出现侧翻问题，立杆采用金属型材制作，表面做防锈处理，可耐受户外日晒雨淋的使用环境，不会因为短期户外布设出现锈蚀、结构变形等问题。相较于电动感应式消毒设备，这款纯机械结构的脚踏消毒装置不需要供电、不需要复杂的电子元件维护，在条件简陋的户外场地、临时管控点位也能快速投入使用，既能够满足公共场景下的无接触消毒需求，又大幅降低了设备的布设成本和后期维护难度，适合各类需要临时增设手部消毒点位的场景快速落地使用，装置的所有传动部件都做了圆角处理，没有尖锐外凸结构，日常使用过程中不会剐蹭过往人员，踏板表面做了防滑处理，即使鞋底沾有泥水也不会出现打滑踩空的问题，整体结构简单可靠，普通工作人员经过简单查看即可掌握使用方法，不需要额外的操作指引。
