带斜向进料输送架的鼓式木材削片粉碎机组

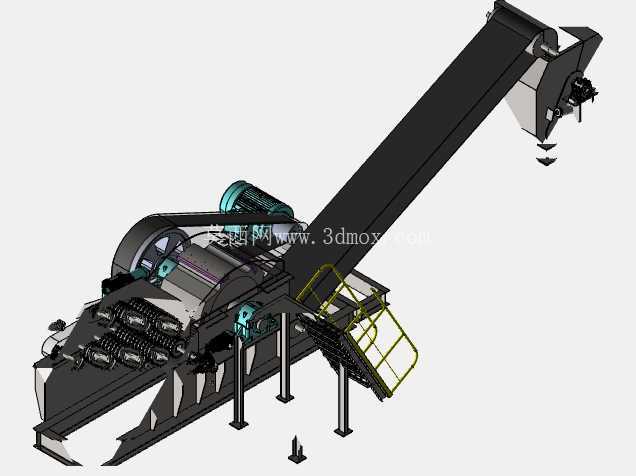

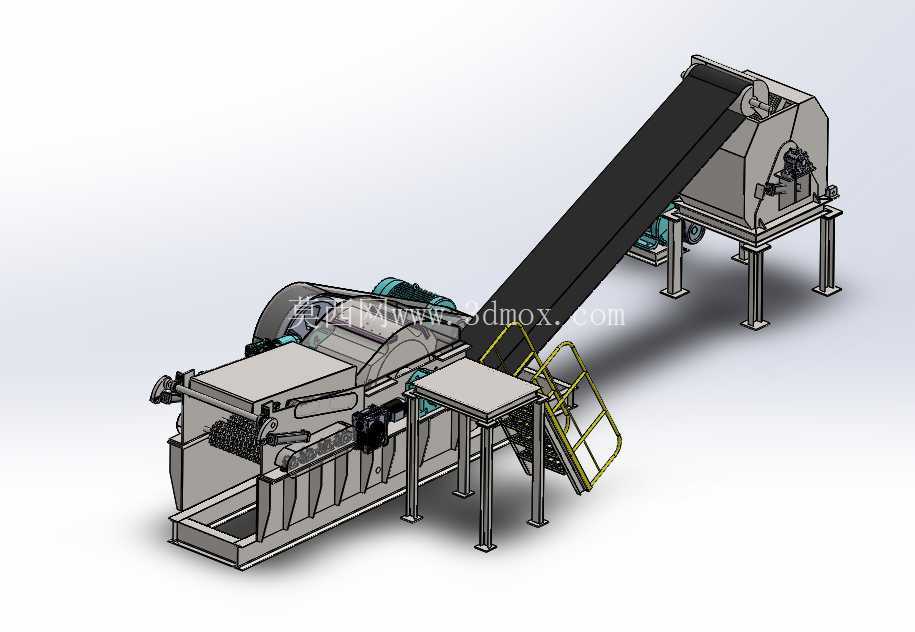

　　这套设备呈现的是一条用于木质原料削片、粉碎和连续给料的机组布置，主体由鼓式切削主机、斜置皮带进料输送机构、前端接料或导料平台、主机支承框架、检修爬梯及防护栏组成。现场布置时，设备通常落在生物质燃料制备、人造板原料工段、造纸木片预处理、园林枝条处理或木材加工剩余物回收线上，原料可以是枝桠材、小径木、板边条、竹材或经过简单截断的废木料。物料由低位输送段连续送入切削腔，经旋转刀鼓上的刀片与底刀形成剪切，再通过筛网或出料通道排出合格木片，减少人工逐根喂料带来的节拍波动。

　　从结构关系看，斜向输送机并不是孤立附件，而是决定整机进料高度、喂入角度和维护空间的关键部分。输送架采用槽钢或矩形管焊接成桁架式支撑，两端设置滚筒，中部布置托辊，皮带沿倾斜方向运行。机架立柱落在地面基础上，支腿间距需要结合输送张力、物料冲击和检修载荷校核。进料端靠近地面，便于叉车、人工或前置给料设备供料；出料端抬高后对准主机进料口，使木料能够顺着刀鼓切削方向进入，避免垂直堆料造成卡阻。输送机侧边设置检修平台和黄色爬梯护栏，平台高度对应主机传动及刀鼓检查位置，日常换刀、紧固压刀块、清理缠料时不必临时搭设脚手架。

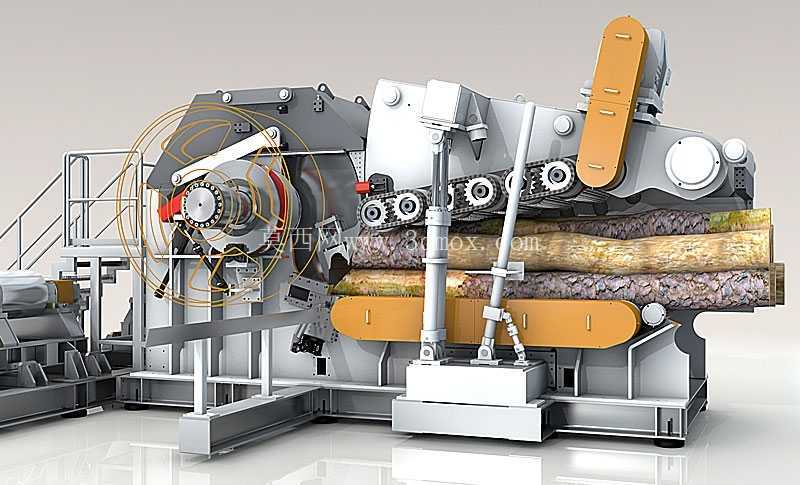

　　主机部分采用厚重焊接箱体外形，外部加强筋围绕切削腔和轴承座区域布置。刀鼓是核心运动件，模型中通过壳体外形、传动侧安装位和支座关系表达了转子组件的空间占位。刀鼓两端轴承座独立支撑在机架上，便于承受切削冲击；皮带轮或联轴器侧预留传动安全距离，现场接电时还需在旋转件外侧补充防护罩。进料口设置压料或导向结构，使木料在进入剪切区前保持稳定，减少木料回弹。底刀位置位于切削腔固定侧，与旋转刀片保持可调间隙，间隙过大时木片合格率下降，过小则容易引起刀片碰擦和异常发热。

　　设备下部采用四柱式支腿将主机抬离地面，支腿之间留有出料和清渣空间。实际工程中，出料方向可根据工艺线布置接斗式提升机、风送管道、皮带机或集料箱，因此支腿高度不能只按设备外形确定，还要留出下游设备的接管高度、检修距离和地面排水坡度。主机框架与输送架之间存在明显的振动传递路径，安装时应分别做基础找平，重载切削工况下宜采用预埋钢板或地脚螺栓固定，避免长期冲击后连接面松动。

　　建模时需要重点控制几个边界：第一是输送机倾角与主机进料口中心线的相对位置，倾角过陡会导致木料下滑或喂入不稳定，过缓则增加占地长度；第二是刀鼓检修侧的抽刀空间，护栏和平台不能遮挡轴承座、刀鼓盖板及紧固件操作位置；第三是皮带张紧行程，输送尾部应保留滚筒调节量，机架端部不能与基础或其他设备干涉；第四是传动侧安全距离，电机、皮带轮、防护罩外缘与通道之间要满足维护和安全防护要求。

　　外形上，整机沿输送方向呈长条形布置，低位进料端在前，高位切削主机在后，主机顶部和侧面轮廓较高，操作平台集中在进料过渡段。设备宽度主要由切削腔、输送皮带和护栏决定，长度则由输送提升高度和倾角共同控制。若在室内安装，还需核对厂房门洞、吊装高度和屋面梁下净空，因为刀鼓总成、输送机架通常需要分体进场后再组装。

　　该结构适合连续处理长条状木质废料，相比单一人工喂料粉碎机，输送上料降低了劳动强度，也使切削负荷更平稳。设计改进时可在进料口增加防反弹挡板、在输送段增加除铁位置、在出料侧增加风量调节或筛分回流，以适应不同木片粒度要求。三维装配中应保留焊接机架、滚筒、托辊、轴承座、刀鼓腔体、平台栏杆和支脚等层级关系，便于后续出工程图、核对干涉和进行基础布置。
