DIY电动钢锯切割设备结构设计

这款DIY电动钢锯的结构设计，核心瞄准小型加工场景下的小尺寸金属坯料、型材截断需求，尤其适配个体维修、小型工坊、模型制作这类没有大型锯切设备的作业场景，能替代手工锯削完成重复性的截断作业，降低操作人员的体力消耗。从整体结构布局来看，设备采用卧式框架式承载结构，底部为一体式焊接成型的机架底座，底座预留了四个向外延伸的安装支脚，每个支脚开有螺栓固定孔，可直接通过膨胀螺栓固定在水泥工作台或者钢制操作台上，安装时需要保证底座平面的水平度误差控制在每米0.5mm以内，避免锯切过程中因机架倾斜导致锯条受力不均出现崩断、切面倾斜的问题。

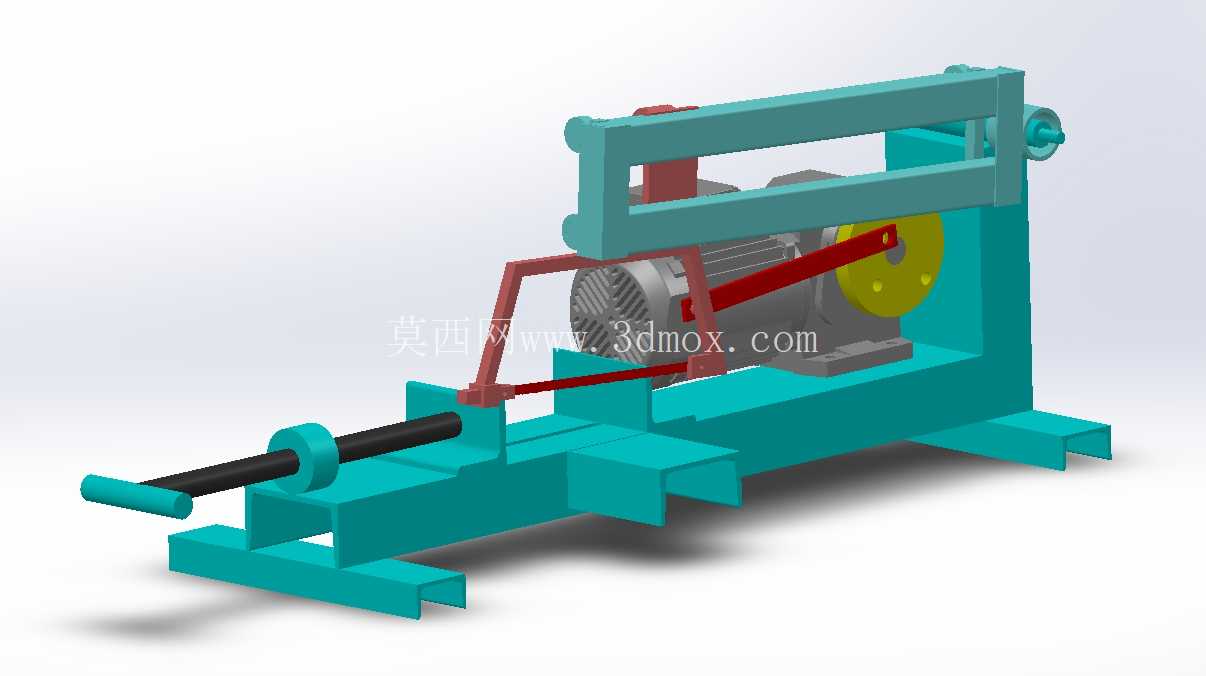

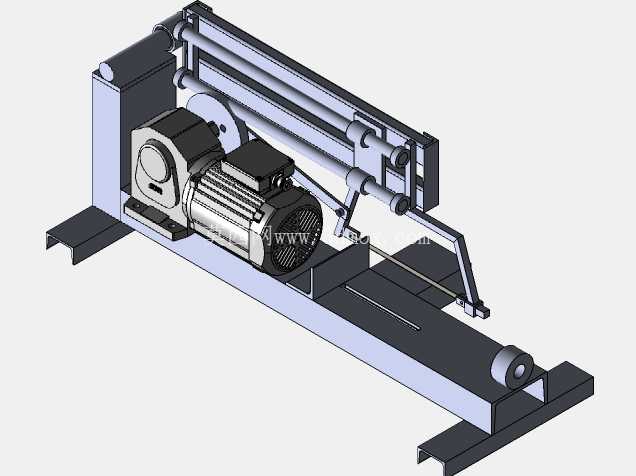

动力端采用标准卧式异步电机直装在机架后侧的安装位上，电机输出轴端安装偏心曲柄轮，通过红色的连杆机构将电机的旋转运动转化为锯弓的往复直线运动，这套曲柄连杆机构的偏心距直接决定了锯条的往复行程，设计时将行程控制在120mm，匹配常规手用钢锯条的有效切削长度，既不会因为行程过长导致锯条两端固定位脱出，也不会因为行程过短造成锯条局部磨损过快。锯弓部分采用框架式结构，前端设置可调节的工件夹持座，夹持座通过光杆导向结构可沿底座的轴向滑轨前后调整位置，适配不同长度的待切割工件，夹持座上配有快速压紧的顶丝结构，可快速固定圆钢、扁钢、小型方管等不同截面的坯料，装夹时需要保证工件的待切割线与锯条运动方向垂直，避免锯切过程中出现夹锯、锯条偏摆的问题。

从设计思路上，这款设备优先考虑零部件的易获取性，整体机架可采用常见的角钢、槽钢焊接加工，传动部分的曲柄、连杆均可采用普通圆钢、钢板经车削、铣削加工完成，不需要专用的定制铸件，普通具备基础机加工能力的工坊即可完成整机的制作装配。锯条的张紧机构设置在锯弓的前端，采用螺杆调节结构，转动调节旋钮即可调整锯条的张紧力度，张紧力控制在300N左右为宜，过松会导致锯条在往复运动中出现扭曲，过紧则会在锯切遇到硬点时直接崩断锯条。设备的整体外形长度控制在800mm左右，宽度350mm，高度450mm，占用工作台面积不足0.3平方米，非常适合小型作业空间摆放，不需要专门的设备安装场地。

在实际作业过程中，操作人员只需要将待切割工件装夹在前端夹持座上，调整好切割位置，启动电机即可带动锯弓做往复切削运动，锯切过程中可根据工件材质调整进给压力，切割普通低碳钢型材时进给压力不宜过大，避免锯条齿部过早磨损，切割有色金属时可适当加大进给量提升作业效率。设备的传动部分全部外露，日常维护时只需要定期在曲柄连杆的铰接点加注润滑脂，检查固定螺栓的松紧度即可，维护成本极低。相比手持式电动切割工具，这款固定式的电动钢锯锯切切面更平整，后续不需要额外的打磨工序，且操作人员不需要手持设备作业，作业安全性更高，长时间作业的疲劳度更低。设计时特意将电机安装位置设置在机架后侧靠下的位置，降低整机的重心，锯切过程中整机的振动更小，运行更平稳，机架后侧的上端设置有辅助提手，需要转移设备时可直接通过提手搬运，不需要额外的吊装设备。锯弓的运动导向采用双光杆导向结构，导向间隙可通过导向座上的调节螺钉调整，保证锯弓往复运动过程中不会出现上下、左右的窜动，确保锯切精度，锯条的安装采用常规手用钢锯条的固定销结构，市面上常见的300mm长度手用钢锯条均可直接替换使用，不需要定制专用锯条，耗材获取十分便利。
