可移动料斗式倾斜螺旋上料输送设备

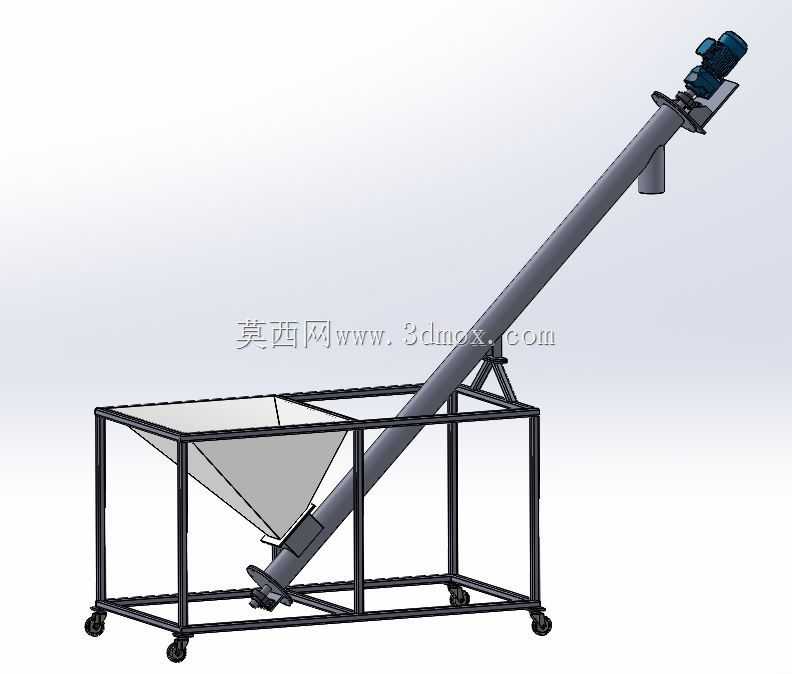

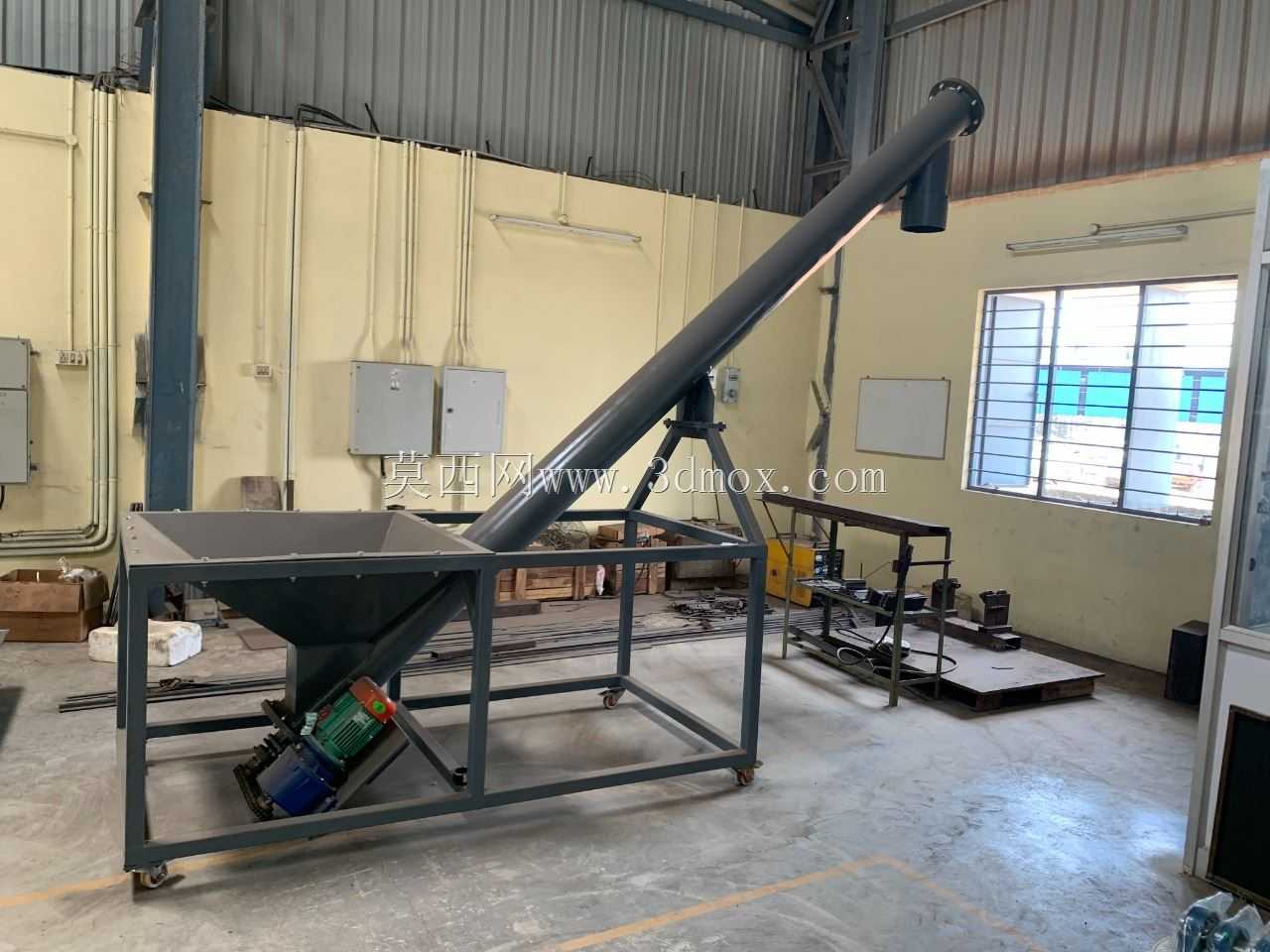

　　这款倾斜布置的螺旋输送结构，核心解决散状物料从低位料堆向高位加工设备进料口的连续给料需求，在粮食加工、塑料改性、建材粉料分装、饲料生产等车间场景中十分常见，相比水平输送结构，倾斜角度的设定直接决定了物料输送过程中的回流概率，建模时针对常见粉料、颗粒料的安息角特性，将输送管倾斜角度控制在35-45度区间，既保证足够的提升高度，又避免大倾角下物料因重力沿螺旋叶片间隙滑落导致的输送效率下降。设备底部配置带刹车的万向脚轮，整套机架采用方管焊接成型，整体可灵活在车间不同工位间转场，不需要做固定地脚安装，适配多品种小批量生产车间频繁换线的使用需求，料斗采用倒四棱锥结构，斗壁倾斜角度大于常见散料的滑动摩擦角，避免物料在斗内搭桥结拱，

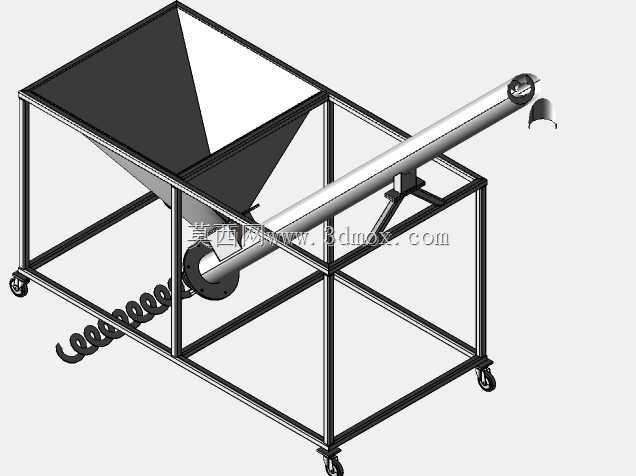

　　料斗底部与螺旋管的进料段做全通式连接，进料口长度覆盖螺旋轴3-4个螺距，保证进料时物料能快速填充螺旋叶片间隙，不会出现进料段堵料的情况。螺旋轴采用等螺距实体叶片设计，叶片边缘与输送管内壁的间隙控制在2-5mm，间隙过大会残留细粉料，间隙过小则容易因加工装配误差出现叶片刮蹭管壁的问题，输送管顶端设置驱动单元安装座，驱动电机与螺旋轴之间采用直联减速结构，省去链传动、带传动的额外张紧维护环节，输出端的出料口采用向下敞口结构，可直接对接下游设备的进料口，也可配套软连接做防尘密封。机架部分采用矩形钢管焊接成框架式结构，料斗整体嵌装在机架上部框架内，螺旋管中部通过两个抱箍支座与机架斜梁做刚性连接，保证输送过程中螺旋管不会出现晃动，

　　底部脚轮的安装座直接焊接在机架底梁的四个端点，单个脚轮承重满足整套设备满载物料时的总重量要求，刹车装置可在设备就位后锁定轮体，避免运行过程中设备移位。从安装边界来看，设备整体占地长度约2.2米，宽度约0.9米，垂直提升高度约1.8米，安装时只需要保证放置地面的平面度误差不超过5mm/m，不需要额外做基础预埋，进料端料斗的上沿高度约0.8米，刚好匹配人工倒料或者小型叉车送料的操作高度，出料口的中心高度约1.6米，可对接大部分常见的立式搅拌机、包装机、挤出机的进料口高度。设计过程中针对螺旋轴的受力做了简化校核，螺旋轴两端采用带座轴承支撑，尾端轴承设置在进料段端部，承受物料输送过程中的轴向反力，头端轴承靠近驱动单元，承担径向载荷，

　　叶片厚度根据输送物料的磨琢性选择，针对普通塑料颗粒、粮食类物料采用3mm厚钢板轧制叶片，针对砂石、矿粉类磨琢性强的物料则可加厚到5mm，同时在叶片边缘堆焊耐磨层。料斗部分可根据使用需求加装网格筛网，避免大块杂物进入螺旋管造成叶片卡滞，也可在料斗侧壁加装振动电机，针对流动性差的粉料辅助破拱，整套结构没有复杂的异形曲面，所有钣金件、机加工件都采用常规加工工艺即可生产，建模时所有配合尺寸都按照实际装配公差设定，可直接导出工程图用于生产下料，也可用于车间布局规划时的设备占位模拟，验证不同工位间物料输送的路径合理性，避免实际安装时出现设备干涉、操作空间不足的问题。
