1.5英寸快装式波尔卡箍结构设计

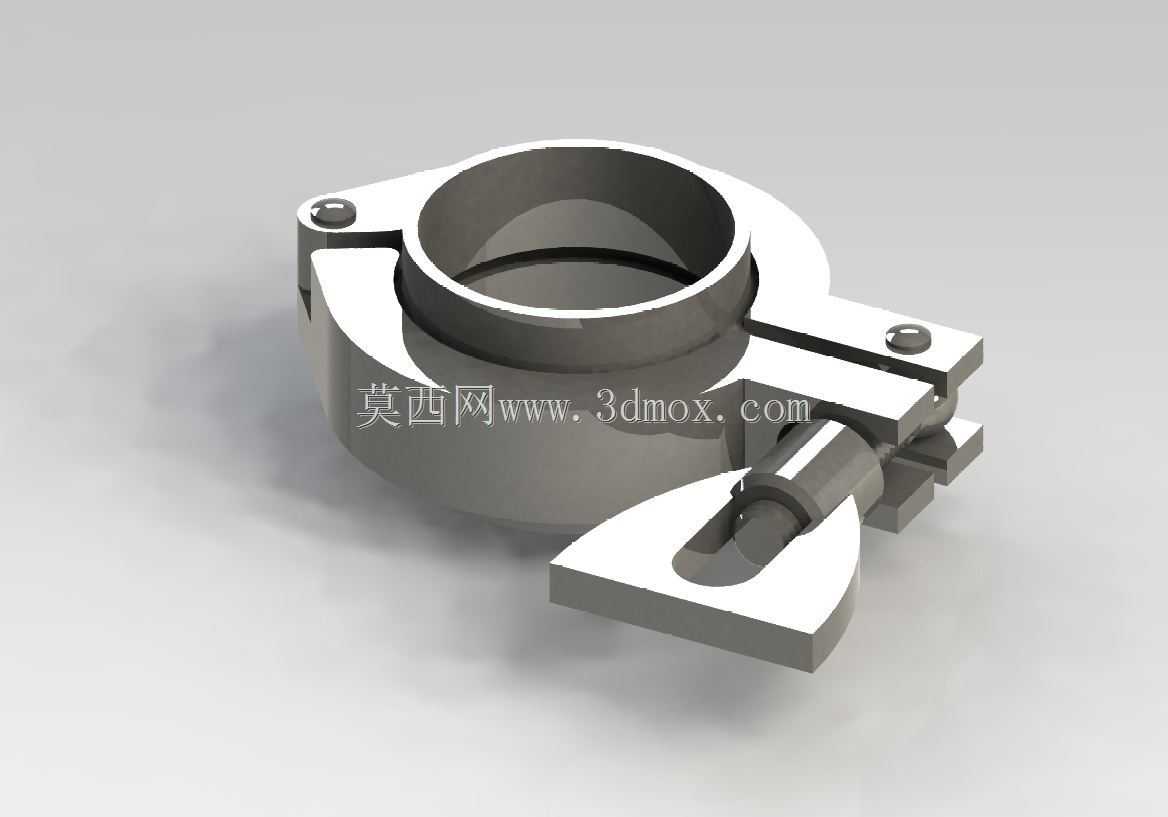

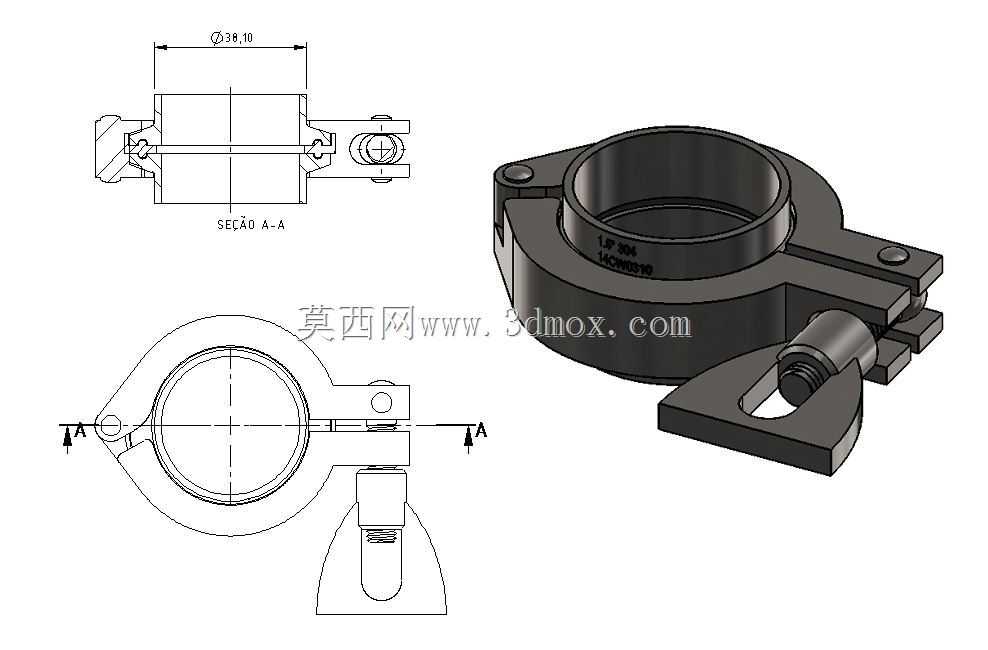

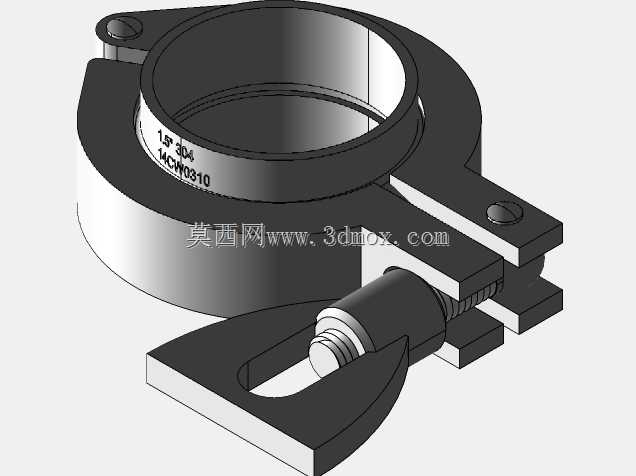

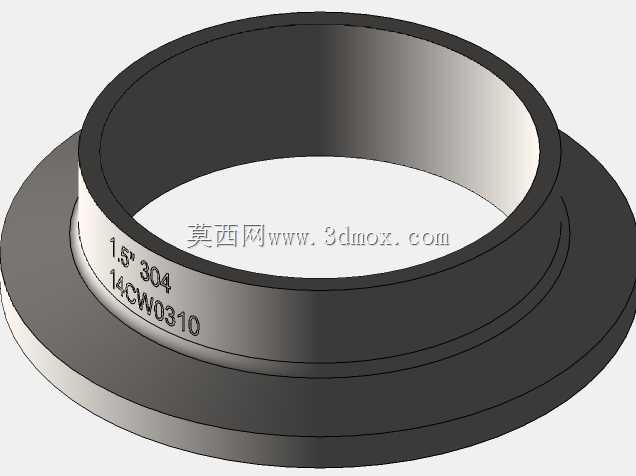

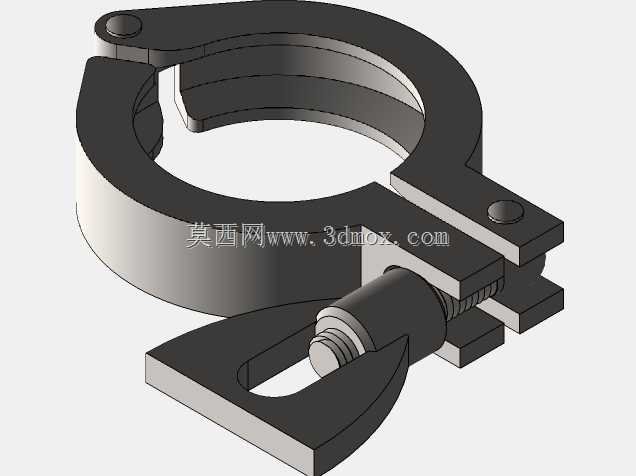

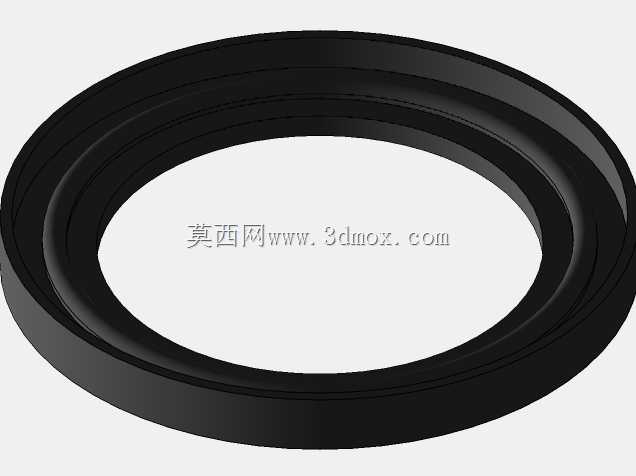

这款快装式波尔卡箍是流体输送管路系统中常用的紧固连接件，广泛应用于食品饮料加工、生物制药、精细化工、净水处理等对管路密封洁净度有较高要求的行业场景，主要用于对接带标准快装接头的管道、阀门、泵体、罐体接口等部件，替代传统法兰螺栓连接方式，能够大幅提升管路拆装、清洗、维护的作业效率，同时保证连接位置的密封可靠性，避免输送介质出现泄漏风险。在实际生产场景中，这类卡箍常配合卫生级硅胶、四氟密封垫片使用，可实现管路接口处的无死角密封，满足洁净生产环境下的定期拆洗、灭菌作业需求，无需额外焊接或复杂的螺栓对位操作，单人即可快速完成管路的装拆作业，有效降低产线运维的时间成本。该卡箍采用铰接式开合结构设计，主体为环形抱合结构，一侧通过销轴实现开合转动，另一侧搭配快锁式扳扣锁紧机构，抱合内径适配1.5英寸标准快装接头，对应公称通径38.1毫米，能够完全包覆快装接头的外翻法兰边，锁紧时通过扳扣的杠杆力带动环形抱圈均匀收紧，将两个对接的快装法兰端面与中间密封垫片紧密压合，受力均匀不会出现局部应力集中导致的密封失效问题。设计过程中充分考虑了实际安装的操作便利性，扳扣位置预留了足够的手指操作空间，铰接位置的销轴配合间隙经过优化，既保证开合转动顺畅无卡滞，又避免间隙过大导致抱合对位偏移，环形抱圈的内侧尺寸与快装法兰的外径公差经过匹配设计，锁紧后不会出现径向窜动，能够承受常规流体输送工况下的管路压力波动，同时卡箍整体采用圆弧过渡外形，无尖锐棱角与卫生死角，表面光洁度适配洁净生产区域的清洁要求，不会积存污物滋生细菌。安装时仅需将两个对接的快装法兰对齐并放置好密封垫片，将卡箍打开后包覆在法兰外侧，扣合扳扣即可完成锁紧固定，无需额外工具辅助，安装边界仅需在管路接头外侧预留出扳扣开合的操作空间即可，不需要像法兰连接那样预留螺栓穿装的圆周操作空间，能够有效压缩管路排布的占用空间，适配紧凑布局的管路系统设计需求。
