隧道衬砌施工用全帧模板台车结构

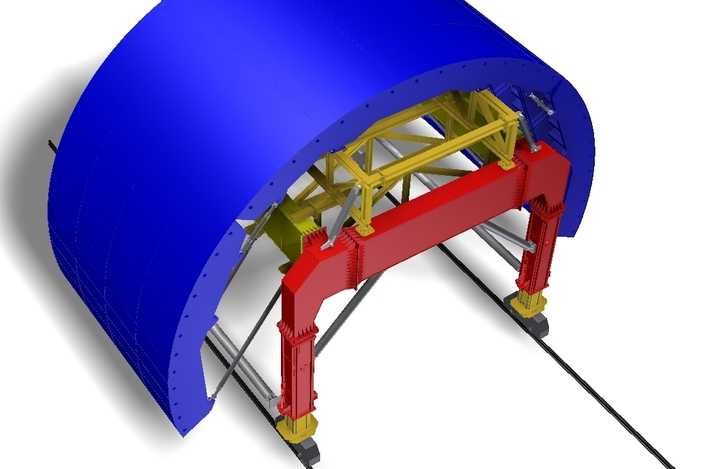

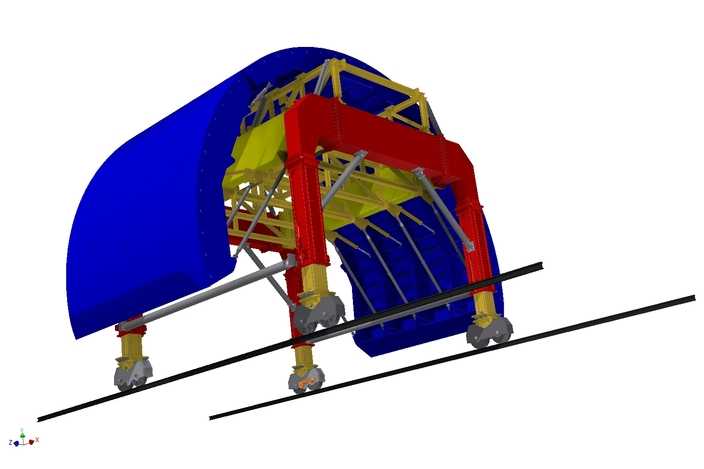

本模型为隧道衬砌施工所用的全帧模板台车三维结构，建模过程中严格遵循隧道施工装备的实际尺寸比例，先通过草图绘制确定整体轮廓基准，依次搭建顶部弧形模板、中部承重桁架、下部支撑立柱三大核心模块。渲染阶段采用分层材质赋予方案，顶部弧形衬砌模板设置为高饱和度蓝色哑光金属材质，模拟实际施工中钢模板的涂装外观，清晰展现模板的弧形曲面轮廓与边缘连接孔位细节；中部承重桁架结构赋予黄色金属材质，还原工程装备常用的警示色涂装，精准还原桁架的交叉腹杆、连接节点的焊接结构细节，每一处杆件的衔接位置都做了贴合实际工艺的倒角处理，避免生硬的直角衔接；下部的竖向支撑立柱与横向连接主梁赋予红色金属材质，区分不同功能的结构模块，支撑立柱底部的调节支座、走行轮组部分采用黄黑搭配的材质，还原实际设备的走行与调节机构外观。结构设计上，顶部弧形模板为分块拼接式结构，预留了与桁架连接的安装点位，可适配对应断面的隧道衬砌作业；中部桁架采用空间桁架受力结构，通过多组斜向支撑杆件分散顶部模板传递的混凝土浇筑荷载，保证整体结构的刚度与稳定性；下部支撑立柱设置有可调节高度的伸缩结构，配合底部的走行机构可实现模板在隧道轨道上的移动就位，横向连接梁将两侧立柱刚性连接，避免作业过程中出现结构偏移。建模过程中对各部件的装配关系做了完整约束，可直观展现模板台车的立模、脱模动作逻辑，各连接部位的螺栓、销轴等紧固件都做了简化示意，既保证模型整体的轻量化，又能清晰传递结构的装配关系，完整还原全帧式隧道模板台车的功能结构与设计逻辑，可用于施工方案演示、结构受力分析参考以及相关装备的教学展示使用。
