STENMKII枪械触发器机匣壳体结构模型

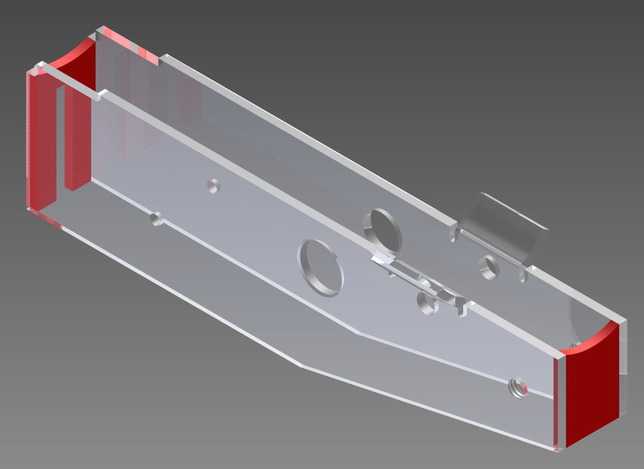

本模型为STEN MKII枪械触发器房屋的正面与背面结构三维建模成果，建模过程依托Autodesk Inventor平台完成，整体采用自底向上的参数化建模思路，先拆分壳体的各个特征单元再逐步整合，确保每一处结构尺寸都符合枪械零部件的装配公差要求。模型主体为长条形冲压金属壳体结构，整体轮廓采用薄壁拉伸特征生成，壁厚均匀符合冲压钣金件的加工特性，两端的红色封边结构单独建模后通过装配约束与主体壳体完成配合，还原了实物的封端固定结构。壳体表面的各类孔洞采用切除拉伸命令生成，包含不同直径的圆形安装孔、定位孔，以及沿壳体长度方向分布的小型装配凹坑，每一处孔位的位置、孔径都经过精准定位，能够匹配触发器组件、销钉、弹簧等枪械内部零件的安装需求。壳体侧面的异形卡槽、凸起定位结构采用扫描、放样等复合建模命令完成，精准还原了机匣壳体用于固定扳机组件、阻铁等触发器相关零件的卡位结构，边缘处做了符合实物的倒角处理，避免尖锐棱角带来的装配干涉问题。材质设置上，主体壳体赋予了哑光冷轧钢材质，调整了金属粗糙度、反射率参数，还原冲压钢件的哑光金属质感，两端封边赋予了红色硬质涂层材质，与主体金属材质形成明确区分，便于观察壳体的装配边界。渲染阶段采用三点布光方案，主光源从斜上方投射突出壳体的轮廓立体感，辅助光源补光消除结构暗部的死黑区域，背景采用中性灰色调突出模型本身的结构细节，视角选择斜45度等轴测视角，能够同时展示壳体的正面轮廓、侧面孔位分布以及端面封边结构，完整呈现触发器机匣壳体的整体形态与细节特征。建模过程中对壳体的内部容纳空间做了精准的尺寸把控，预留出触发器组件摆动、弹簧伸缩的足够空间，所有结构特征都可编辑，支持后续的工程图导出、装配干涉检查以及加工工艺模拟，能够为枪械结构研究、相关零部件的二次设计提供精准的三维数字模型支撑。
