双工位框架式双重注塑成型设备结构设计

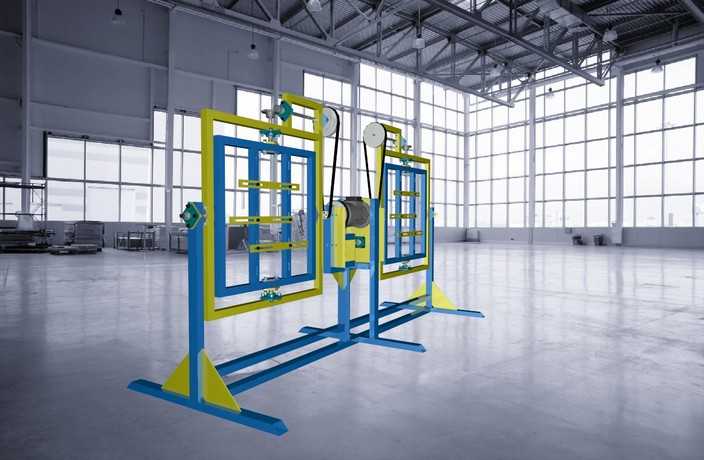

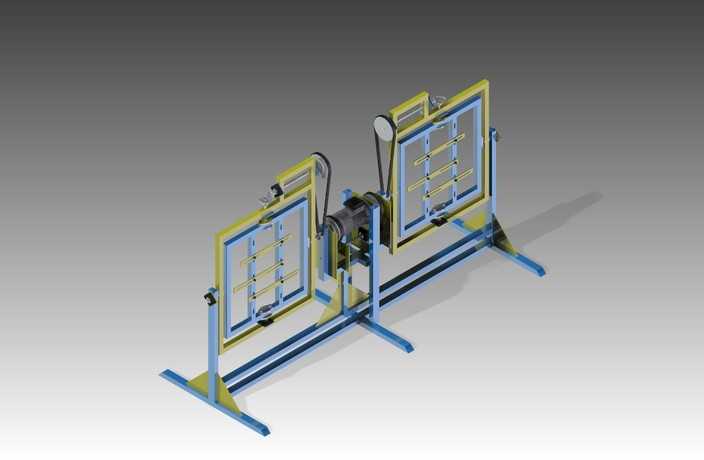

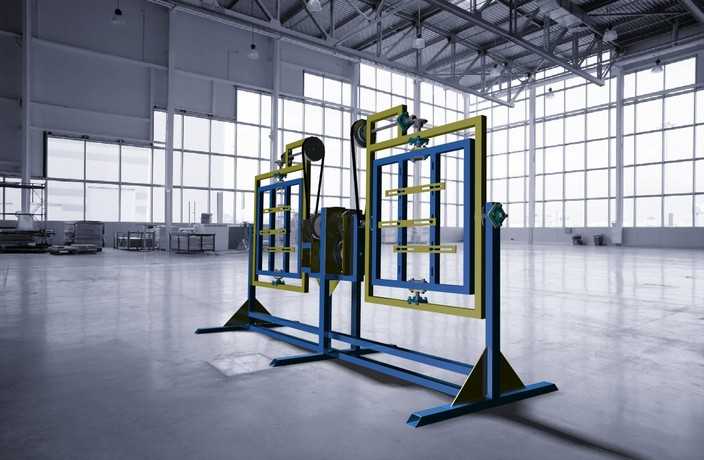

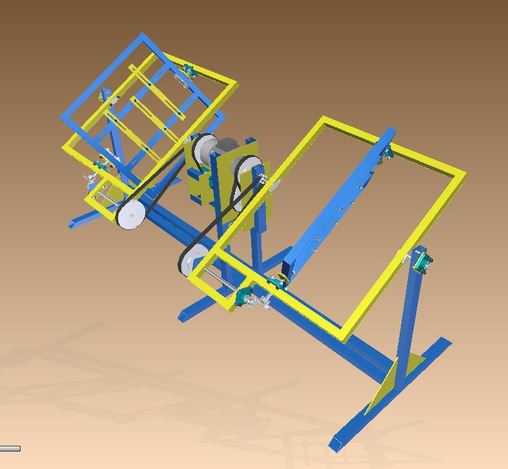

本套双重注塑设备的三维建模遵循工业装备设计的严谨逻辑，建模阶段以Solid Edge为核心载体，采用自底向上的装配建模思路，先完成各子部件的独立建模再进行总装约束，确保各运动部件的自由度符合实际设备的运行逻辑。首先针对设备的双侧对称框架主体，采用焊接钢结构的设计思路，建模时对底部支撑脚、竖向承重梁、横向安装架分别进行参数化绘制，底部支撑脚增设三角加强筋结构，通过加厚的钢板材质模拟真实焊接件的力学承载特性，竖向承重梁采用矩形方钢的截面参数，表面赋予磨砂蓝漆的材质属性，还原工业设备常用的防护涂装效果，横向安装架则采用明黄色的警示涂装材质，与蓝色主体形成清晰的视觉区分，符合工业装备的安全色彩设计规范。设备中部的传动与执行机构部分，建模时还原了带轮传动组件、模具翻转定位架、锁紧固定件的细节结构，带轮部分采用橡胶与金属组合的材质设置，轮面赋予哑光橡胶质感，轮毂部分赋予抛光金属材质，传动皮带采用柔性材质模拟张紧状态；模具翻转定位架上设置了多组可调节的锁紧卡扣，建模时保留了卡扣的调节行程结构，可直观展示不同尺寸模具的装夹适配逻辑。渲染阶段采用工业厂房的写实环境光设置，通过大面积落地窗的自然天光搭配顶部工业吊灯的补光，还原设备在生产车间内的真实光影效果，地面采用高光环氧地坪材质，通过光线反射凸显设备的轮廓立体感与结构细节。设计思路上采用双侧对称的双工位布局，可实现双色物料的依次注塑成型，相比单工位注塑设备能够大幅缩短双色制品的成型周期，框架式的开放式结构既便于模具的更换与日常维护，也能够为内部的注塑执行部件提供稳定的支撑基础，各部件的连接位置均预留了标准件的安装孔位，符合机械设计的通用装配规范，整体结构兼顾了运行稳定性、操作便捷性与维护便利性，可直接用于双重注塑工艺的设备方案验证、结构优化以及生产落地的参考依据。
