多关节铰接传动连杆机构

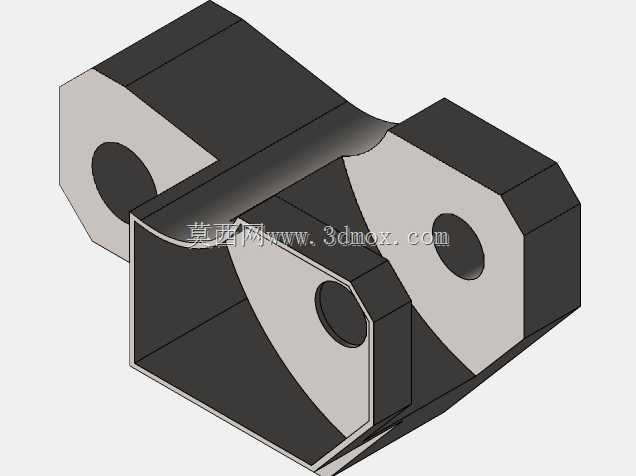

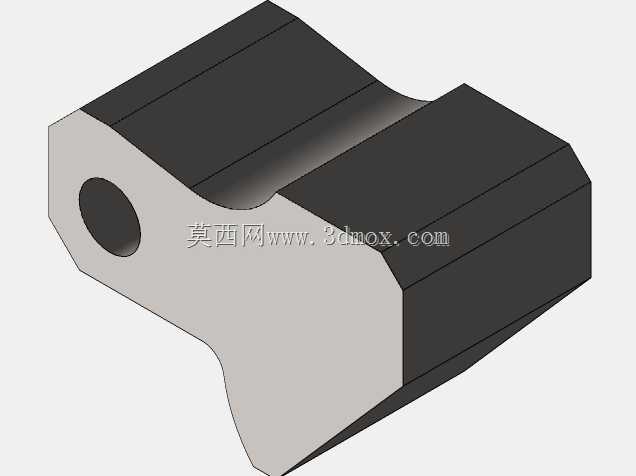

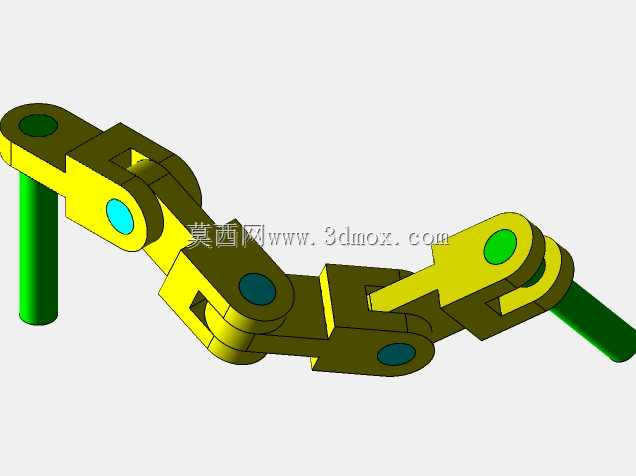

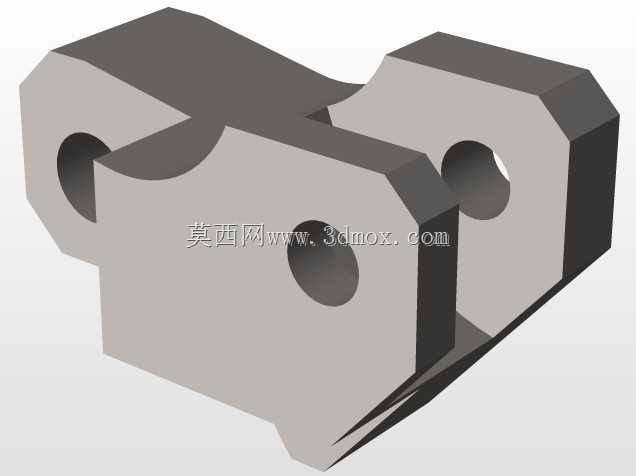

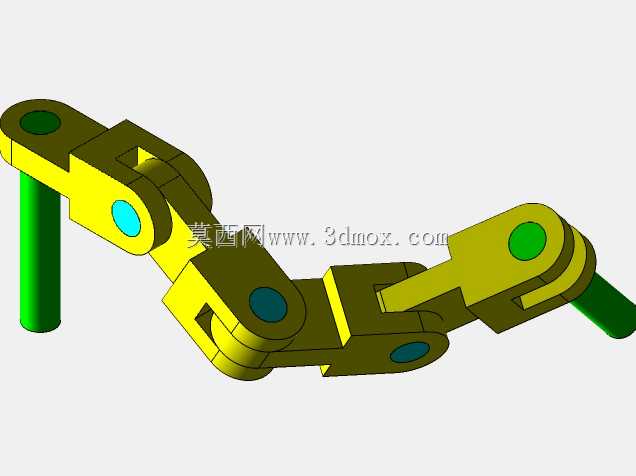

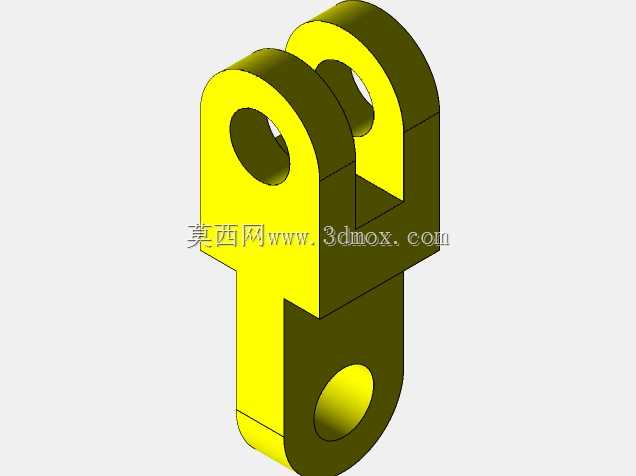

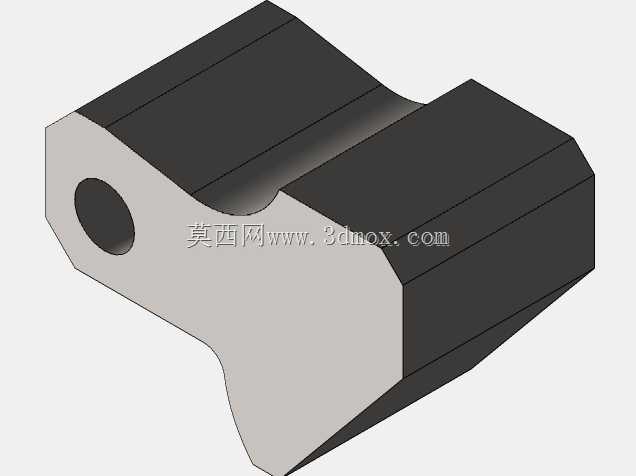

该多关节铰接传动连杆机构是机械传动系统中常用的运动传递构件，主要应用于各类需要实现往复摆动、角度转换、多节点同步联动的工业设备场景中，常见于自动化生产线的工件移送机构、轻工机械的执行端传动单元、专用设备的姿态调整组件以及各类工装夹具的联动锁紧结构中，能够在预设的运动行程内稳定传递动力与运动轨迹，将输入端的直线或旋转运动转化为输出端符合需求的多段式摆动动作。该机构整体采用多节连杆串联铰接的结构形式，每段连杆之间通过销轴类连接件实现可转动连接，相邻连杆可绕铰接轴在限定角度范围内相对转动，两端预留的安装轴位可分别与动力输入端、执行输出端进行可靠连接，安装时可根据实际设备的布局需求调整各段连杆的初始安装角度，适配不同的运动行程与动作幅度要求。在功能特性上，该连杆机构具备运动传递平稳、铰接处转动阻力小、多节联动同步性好的特点，各铰接位置的接触面经过结构优化，能够在长期往复转动过程中保持均匀的受力分布，减少局部应力集中带来的结构损耗，同时连杆主体采用等强度结构设计，在保证整体结构刚性、满足传动负载要求的前提下，尽可能降低构件自身重量，减少运动过程中的惯性冲击，提升机构运行的稳定性与响应速度。设计过程中，首先根据目标应用场景的运动轨迹要求，确定各段连杆的长度比例与铰接点位置，通过运动仿真验证各转动角度下的机构运动状态，避免出现运动死点或结构干涉问题；其次针对铰接位置的受力情况，优化铰接孔的结构尺寸与配合公差，保证销轴安装后转动灵活无旷量，同时具备足够的连接强度应对传动过程中的径向与轴向载荷；最后对连杆的外形轮廓进行优化，去除多余的结构材料，让整体结构更加紧凑，减少机构占用的安装空间，适配各类设备内部有限的安装布局。在安装边界上，该机构两端的安装轴直径、各段连杆的宽度与厚度均按照通用机械传动的常用尺寸规范设计，可直接适配标准规格的连接轴套与安装支座，安装时需保证各铰接轴的轴线保持平行，避免因轴线偏斜导致转动卡滞或额外磨损，机构整体的运动行程可通过调整输入端的驱动行程进行适配，能够满足不同工况下的传动角度与传动力矩需求，在各类中小型机械传动场景中具备较强的通用性与适配性。
