双工位物料分选排片生产设备结构设计

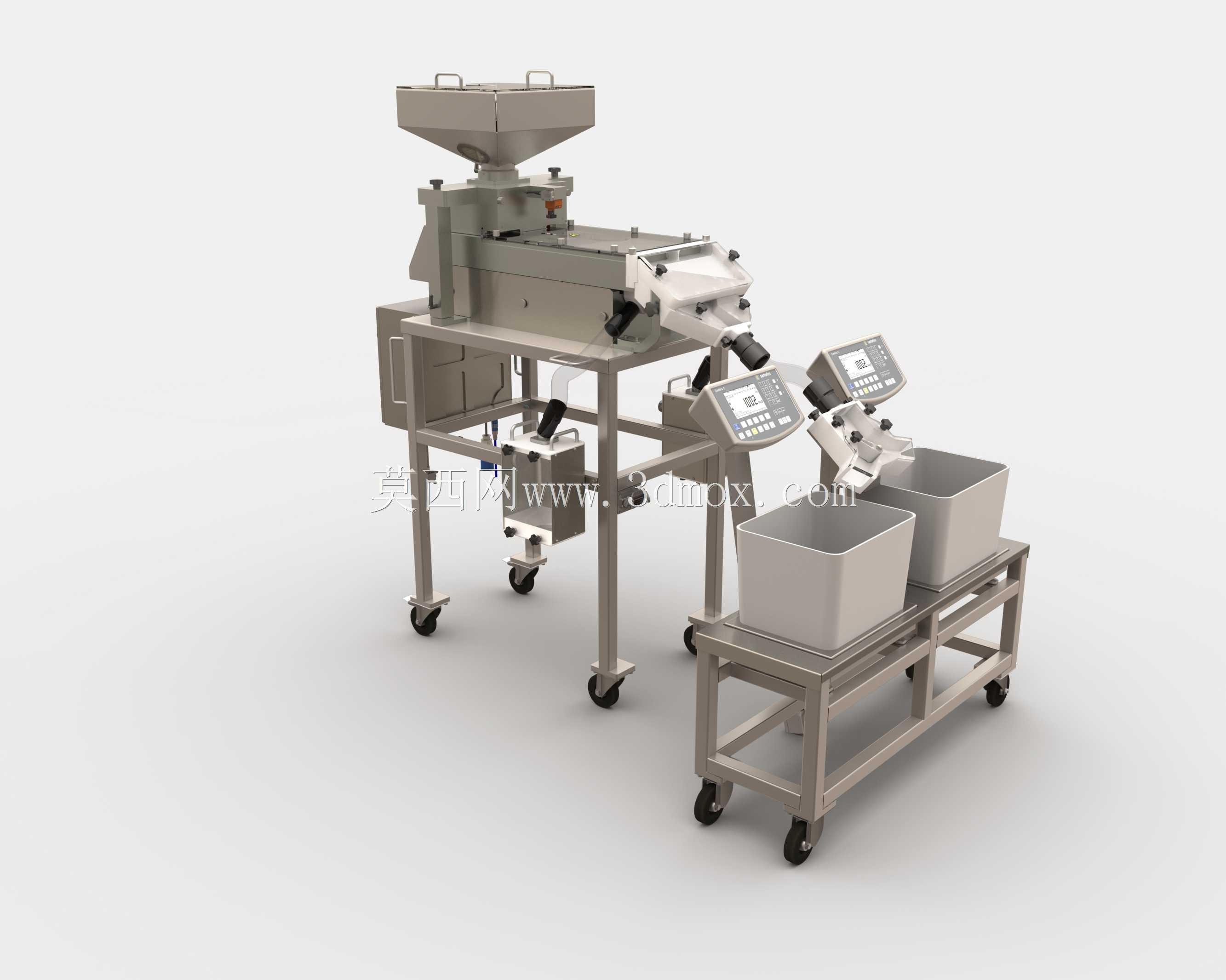

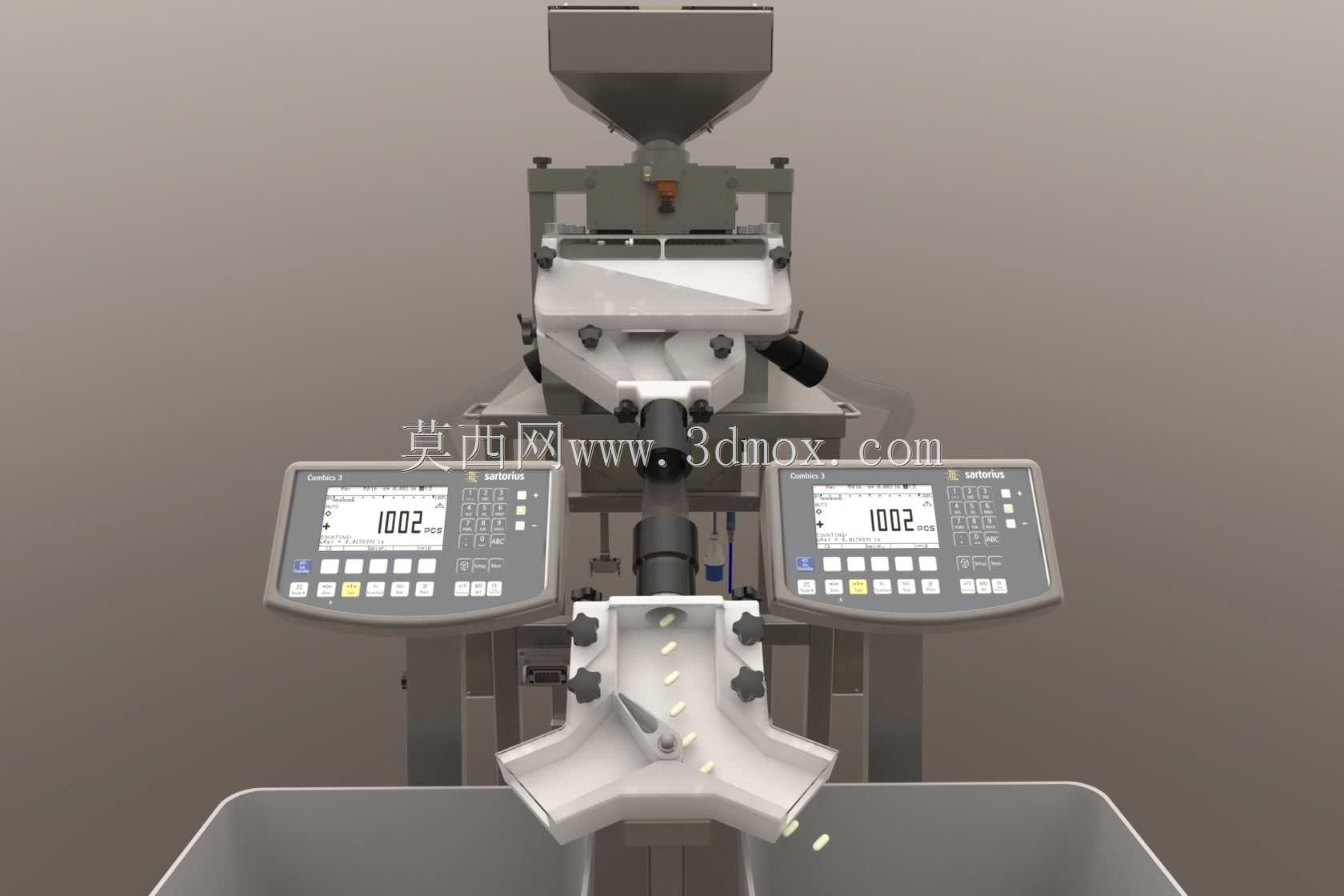

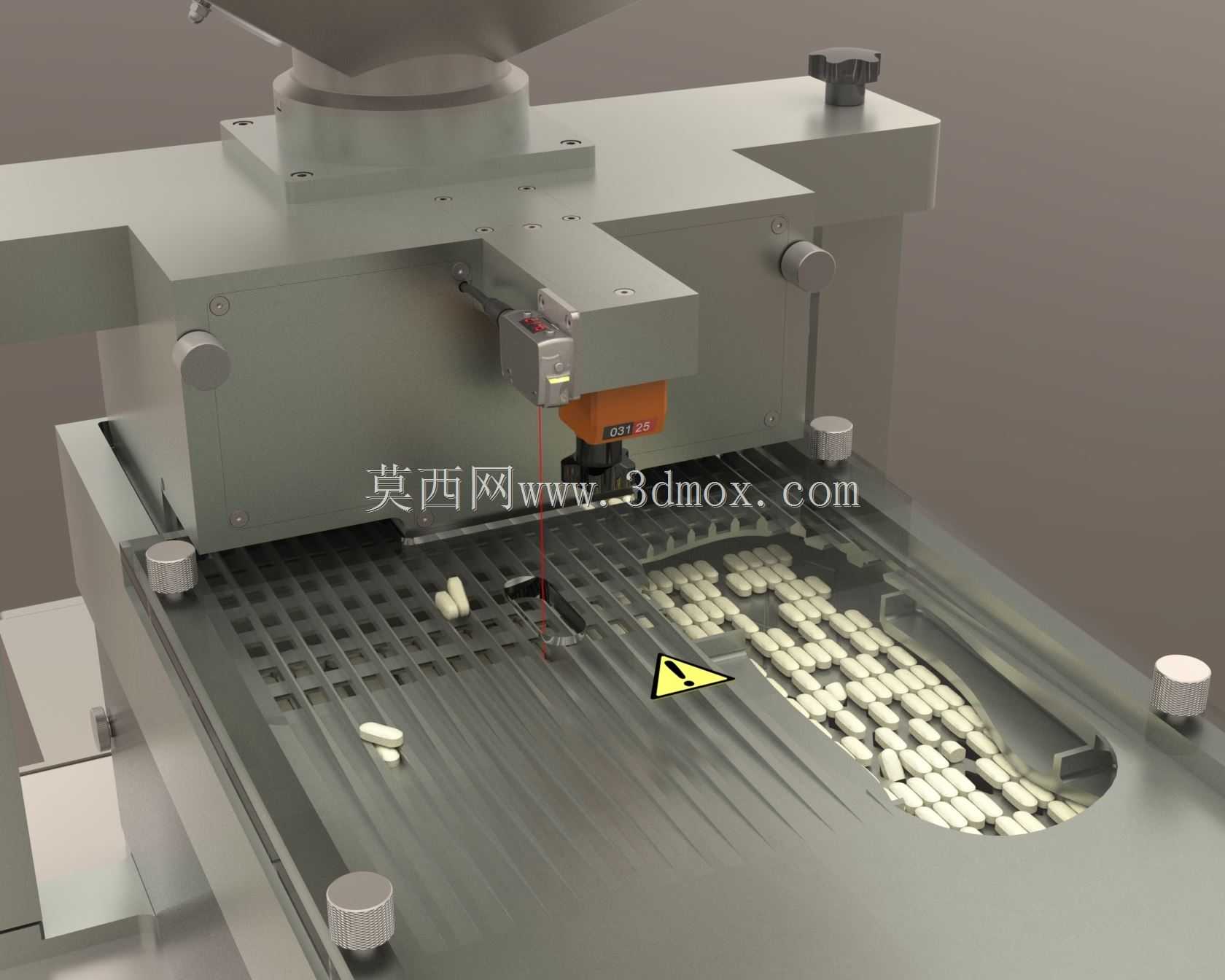

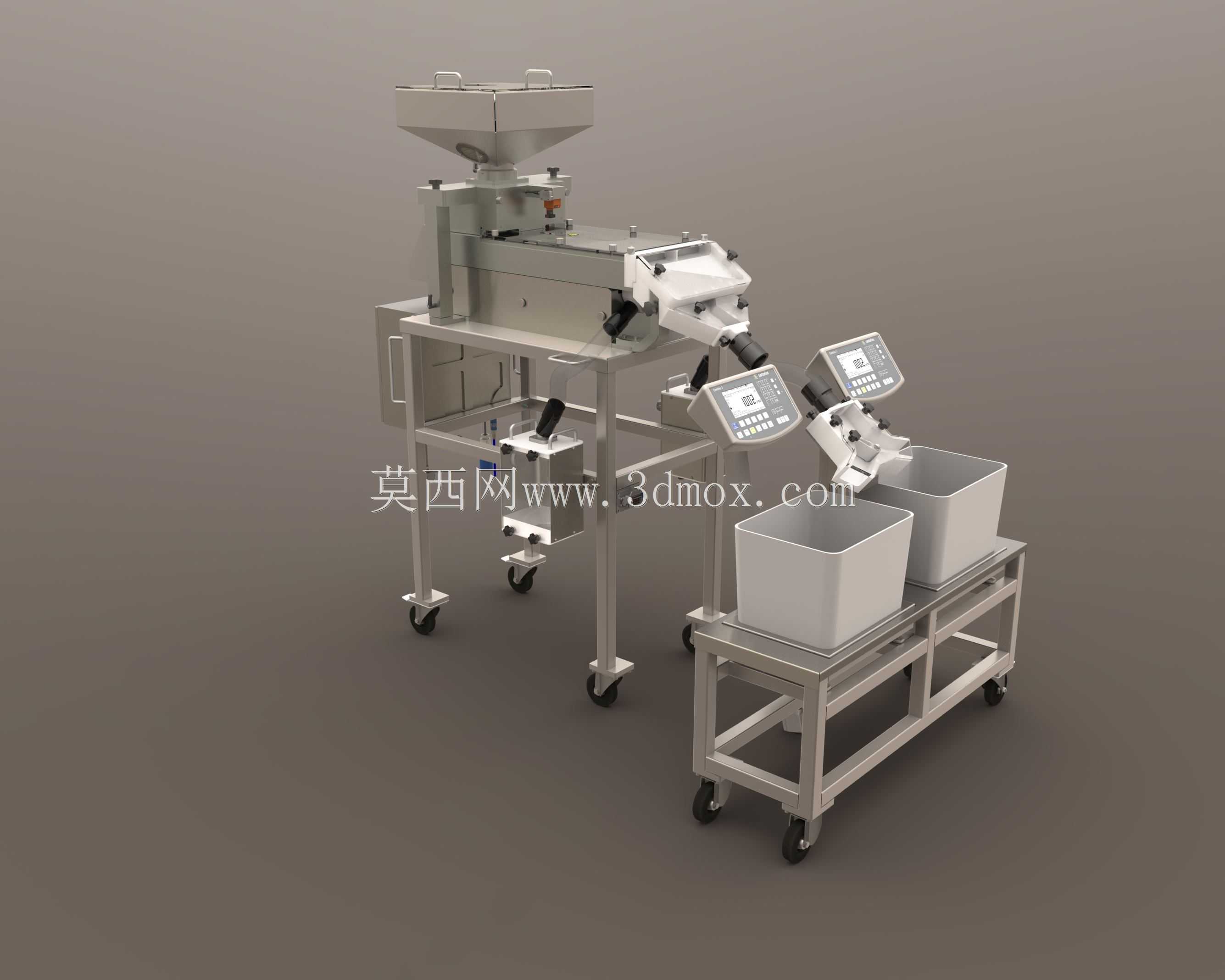

该设备主要面向食品加工、医药制剂、精密小五金件生产场景中的物料分选与定向排片工序，可完成颗粒状、小型片状物料的定量给料、规格筛选、定向排布与分路收集作业，替代传统人工分选排片的低效模式，适配连续化生产线的节拍要求，可对接前端物料上料工位与后端包装、组装工位，实现工序间的物料流转自动化。设备整体采用立式分层布局，上部设置敞口式进料料斗，料斗下部衔接振动给料机构，通过可控的振动频率将待处理物料均匀送入中部的分选腔体，分选腔体内置多级筛分级结构，可根据物料的尺寸、形态差异剔除不合格残次料，将符合规格要求的物料送入下部的双路排片通道。排片通道末端配置双工位出料控制模组，每个模组搭载独立的操作显示屏，可单独设置单路的排片速率、出料计数参数，适配不同规格收集容器的接料需求，两路出料可同步运行也可单独启停，满足小批量多批次的柔性生产要求。设备主体机架采用食品级不锈钢方管焊接成型，机架底部配置四个带刹车的万向脚轮，可灵活调整设备在车间内的布设位置，无需额外做地脚固定，适配车间生产线灵活调整的布局需求；机架下部预留电控元件安装腔体，将控制线路、动力元件集中收纳，避免生产过程中物料粉尘、清洁用水接触电气部件，提升设备运行的安全性与清洁便利性。配套的接料台车采用同材质不锈钢型材制作，台车上设置两个定位槽位，可精准放置标准规格的物料收集箱，台车底部同样配置万向脚轮，当收集箱满载后可直接将台车推走转运，替换空箱后即可继续生产，减少停机等待时间。设计过程中充分考虑生产场景的清洁需求，所有与物料接触的部件均采用快拆式无死角结构，无需专用工具即可快速拆卸完成清洁、消毒作业，符合食品、医药行业的生产卫生规范；设备整体的操作高度按照人体工学设计，操作人员站立状态即可完成参数调整、料斗补料、接料箱更换等操作，无需过度弯腰或抬手，降低长时间作业的疲劳感；设备的运行振动通过机架与脚轮处的减震结构传导至地面，不会对周边其他精密生产设备造成振动干扰，可直接布设到现有生产车间的流水线工位中，无需额外做减震基础处理。
