天圆地方变径法兰连接通风过渡管件

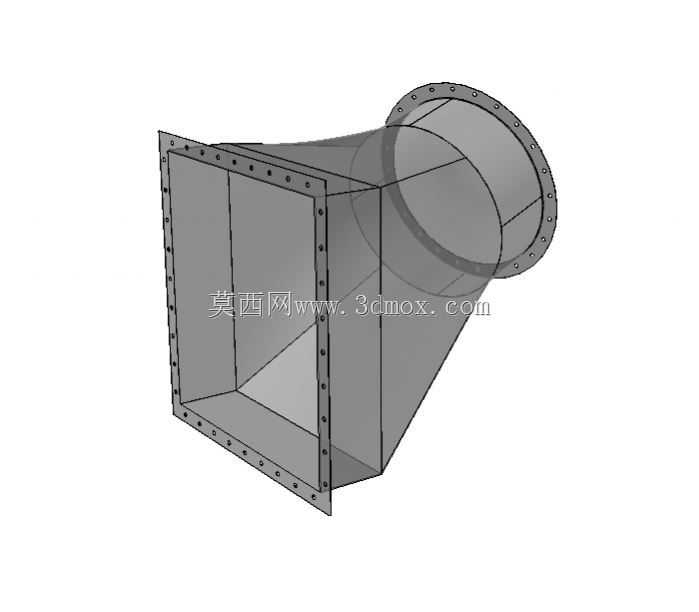

这款方转圆过渡管件是通风除尘、物料气力输送、暖通空调管路系统中常用的变径衔接部件，主要用于方形截面管路与圆形截面管路之间的平顺过渡，解决不同截面形状管路对接时的流道突变问题，降低管路内部的气流阻力，减少紊流产生的风噪与压损，保障管路系统的输送效率与运行稳定性。在工业除尘系统中，这类管件常安装在方形出风口的除尘设备与圆形通风管道之间，或是方形集气罩与圆形输送风管的衔接位置，避免含尘气流在变径位置形成涡流造成粉尘沉积，保障除尘系统的风量稳定；在暖通新风系统中，这类管件可对接方形出风口与圆形送风管道，让送风气流更平顺地送入室内，降低送风过程中的能耗损失；在粮食、塑料粒子等散料气力输送场景中，平顺过渡的流道可避免物料在变径位置卡滞堆积，保障物料输送的连续性。从功能特性来看，这款过渡管件两端均采用法兰连接结构，方形端法兰沿四边均匀布置螺栓孔，圆形端法兰沿圆周均匀布置螺栓孔，安装时可通过螺栓配合密封垫片实现两端管路的紧密连接，密封性能可靠，安装拆卸便捷，便于后期管路的维护与部件更换。管件主体采用渐变式锥面过渡结构，从方形端到圆形端的截面变化均匀顺滑，没有突兀的折角与截面突变，能够最大程度降低流体经过时的局部阻力，减少能量损耗。在设计思路上，这款管件首先根据对接两端的管路截面尺寸确定两端的法兰规格，方形端法兰的内尺寸匹配方形管路的外轮廓尺寸，圆形端法兰的内径匹配圆形管路的外径，两端法兰的螺栓孔位置、孔径均与对接管路的法兰参数完全匹配，保证安装时的同轴度与贴合度；中间过渡段采用钣金放样展开的方式设计，通过三角线法完成锥面的展开计算，确保弯折成型后过渡面顺滑无褶皱，同时根据管路系统的工作压力、输送介质特性确定管件的壁厚，兼顾结构强度与材料成本，避免壁厚过薄造成管件受负压吸瘪，或是壁厚过整造成材料浪费。在外形尺寸与安装边界上，方形端法兰的外轮廓尺寸略大于方形管路的外轮廓，预留出螺栓安装的操作空间，圆形端法兰的外径大于圆形管路外径，螺栓孔中心圆直径符合对应圆形管路的法兰连接标准；管件的轴向长度根据两端截面的尺寸差合理设计，既保证过渡段的锥角处于合理范围，避免锥角过大造成流道阻力骤增，又控制整体轴向长度，减少管件占用的安装空间，适配紧凑的管路布局场景，安装时只需保证两端法兰与对接管路法兰对齐，螺栓对称均匀紧固即可完成装配，无需额外的焊接或定制加工，适配多数常规工业管路的安装需求。
