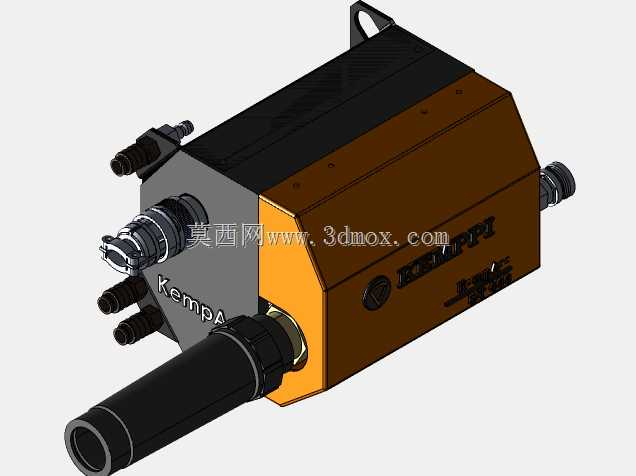

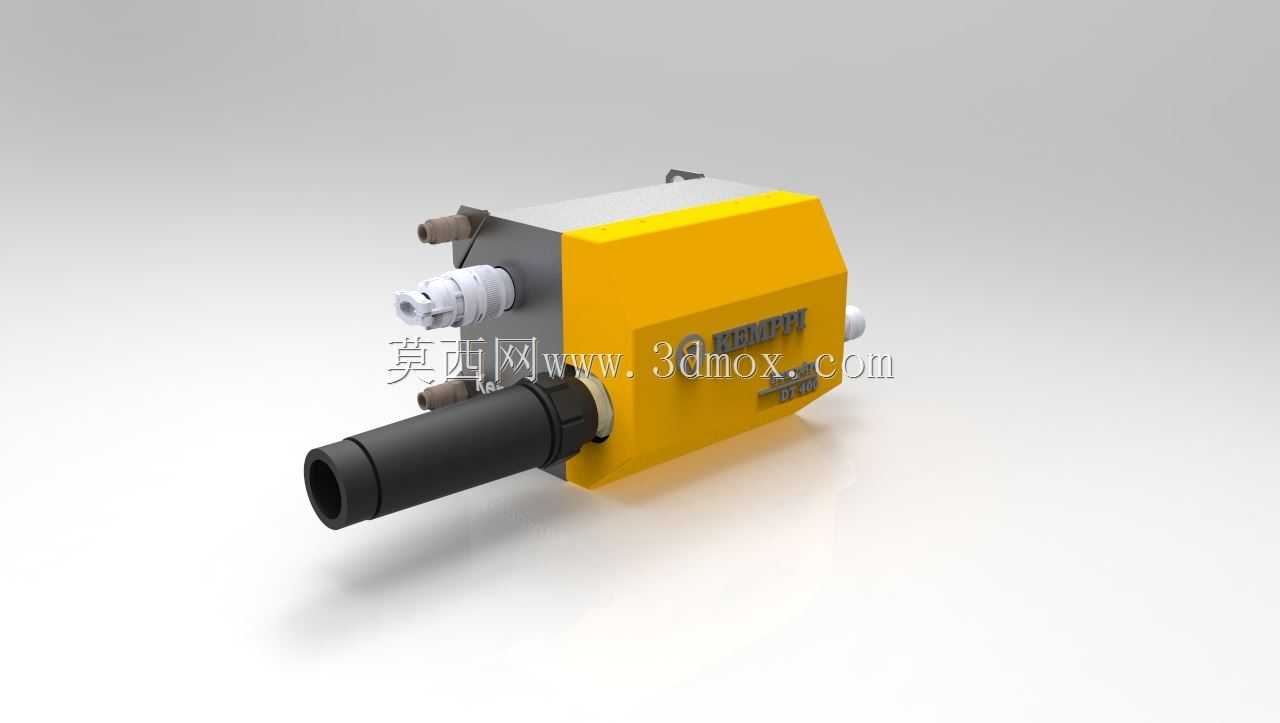

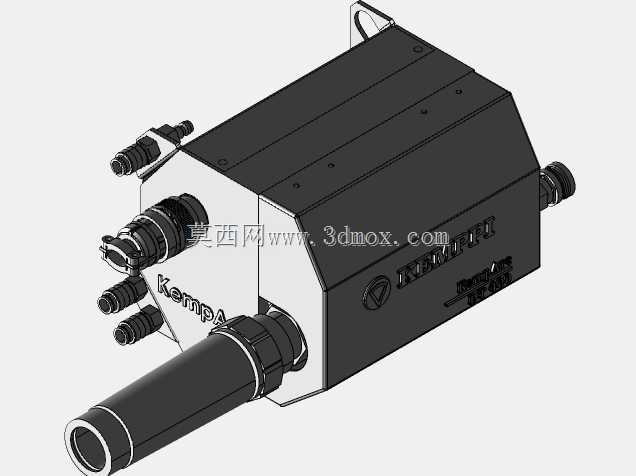

机器人配套Kemppi焊接送丝装置结构

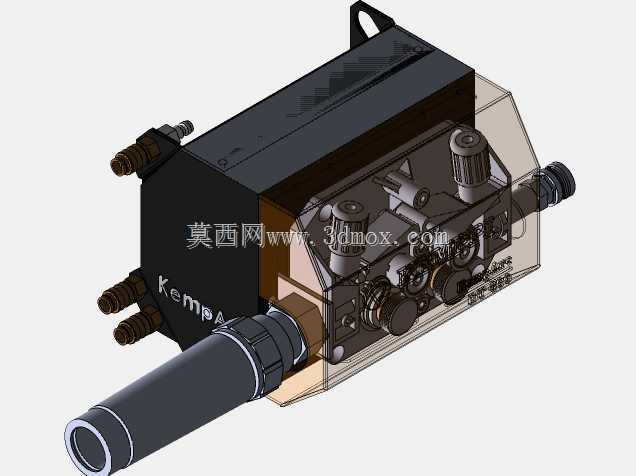

该送丝装置主要适配六轴工业机器人的自动化焊接作业场景，在汽车零部件焊接、工程机械结构件焊接、通用金属加工的机器人焊接工位中承担核心的焊丝输送功能，是保障自动化焊接过程连续稳定的关键配套部件，能够替代人工送丝环节的不稳定因素，适配长时间连续的自动化焊接生产节奏，减少焊接过程中因送丝卡顿、送丝速度不均引发的焊接缺陷。从实际用途来看，该装置可稳定输送实芯焊丝、药芯焊丝等常用焊接耗材，将焊丝以恒定的张力、匹配焊接参数的速度精准输送至焊枪位置，配合焊接电源的参数输出实现稳定的电弧燃烧，适配碳钢、不锈钢、铝合金等多种材质工件的熔化极气体保护焊接作业，可搭载在多款主流六轴焊接机器人的臂端或周边安装位，随机器人运动轨迹同步完成送丝动作，不会对机器人的运动自由度产生额外干涉。在功能特性上，该送丝装置采用紧凑的模块化结构设计，主体外壳采用高强度工程材质搭配防护结构，能够抵御焊接工位常见的飞溅烫伤、粉尘侵入问题，内部送丝轮组采用压紧可调结构，可根据不同直径、不同材质的焊丝调整压紧力，避免焊丝变形或打滑，接口部分采用快插式设计，可快速对接焊枪线缆、送气管道与控制线路，减少工位调试的装配时间，装置的出线端采用导向防护结构，避免焊丝送出过程中出现弯折、卡滞问题。从设计思路来看，该装置在开发阶段充分考虑了机器人焊接工位的安装空间限制，整体采用偏置式的紧凑布局，将驱动模块、张力调节模块、接口模块整合在有限的壳体内，同时预留了标准的安装孔位，可适配不同品牌机器人的安装法兰规格，外壳的流线型设计能够减少焊接飞溅的附着，日常清理维护更加便捷，内部走线采用隐藏式布局，避免运动过程中线缆与周边设备产生剐蹭。在外形尺寸与安装边界上，该装置整体体积小巧，主体部分的长宽高尺寸适配机器人臂端的负载余量，安装后不会超出机器人的运动包络边界，安装孔位采用通用的间距设计，无需额外加工转接板即可完成固定，装置的进出线方向预留了多角度调整空间，可根据焊枪的走线方向调整接口朝向，适配不同工位的布线需求，安装后与焊枪、机器人臂体的最小安全间隙充足，即使在机器人进行大角度翻转、高速运动的过程中，也不会与周边工装、工件产生碰撞干涉。
