博世力士乐三角连接角撑结构件

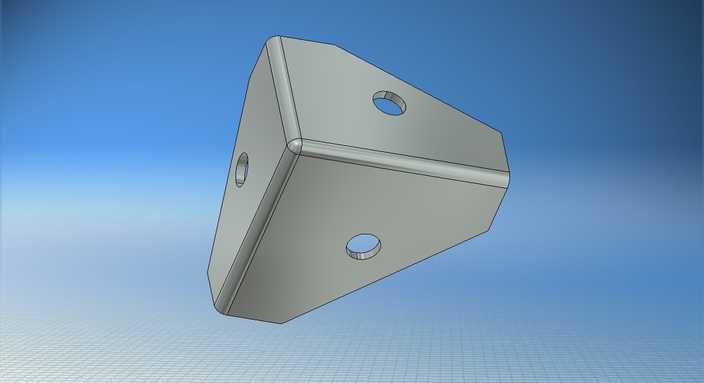

本作品为工业场景使用的三角连接角撑结构件，采用三维参数化建模方式完成全流程设计，建模过程中优先保证结构尺寸的精准性，适配工业装配场景的公差要求。建模阶段首先绘制主体三角轮廓的基准草图，对三个安装面的夹角做精准约束，保证三个互相垂直的安装面能够完美贴合待连接的型材端面，避免装配时出现缝隙错位问题。主体结构采用等壁厚钣金折弯思路构建，对棱边位置做统一的圆角过渡处理，既消除尖锐边角带来的安全隐患，也能提升结构件的整体抗弯折强度，避免应力集中导致的受力断裂。三个安装面分别预留标准规格的圆形安装通孔，孔位做同轴度约束，孔边缘做倒角处理，方便紧固件顺利穿入装配，不会出现卡滞问题。渲染阶段采用哑光金属材质模拟冷轧钢冲压成型的真实质感，对金属表面做细微的磨砂纹理处理，还原工业五金件的真实表面状态，打光采用柔和的环境漫反射搭配定向主光源，清晰呈现结构的棱边转折、孔位位置和整体形态，避免过强反光遮挡结构细节。设计过程中同步梳理了整套构件的组成逻辑，包含角撑板主体、配套盖帽等附属部件，对每个独立部件都做了独立的参数化建模，可单独导出用于装配调用，同时将每个部件的属性信息做了规范录入，方便在装配环境中快速识别调取部件。整体结构设计紧凑，三角构型天然具备优秀的结构稳定性，三个方向的安装面可实现三个垂直方向构件的快速连接固定，适用于工业铝型材框架、设备机架、防护栏等场景的角部加固连接，安装便捷，结构强度可靠，能够满足工业场景的长期承重使用需求。
