手动式弹簧复位夹持万能夹具结构

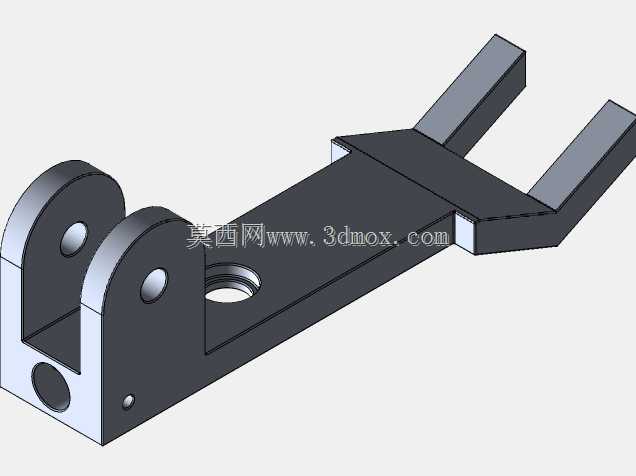

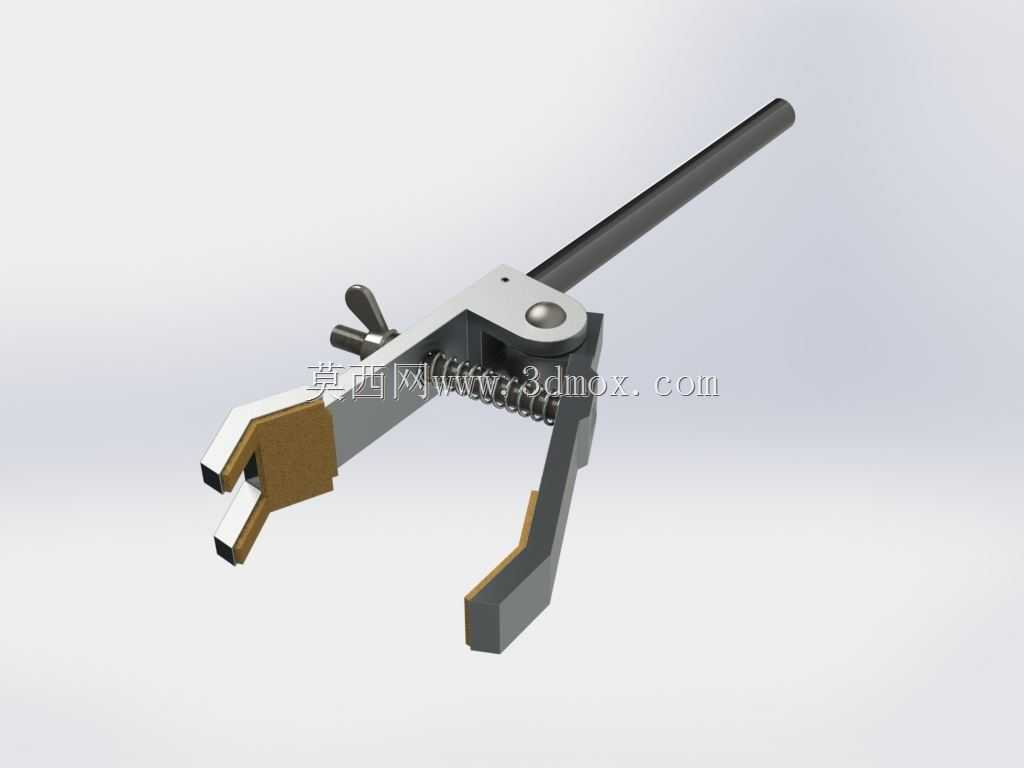

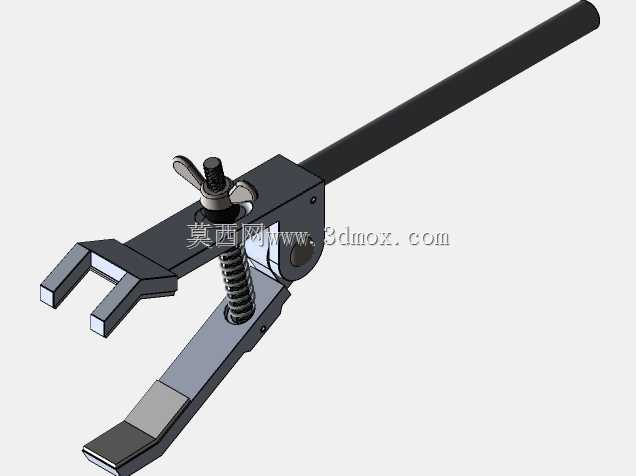

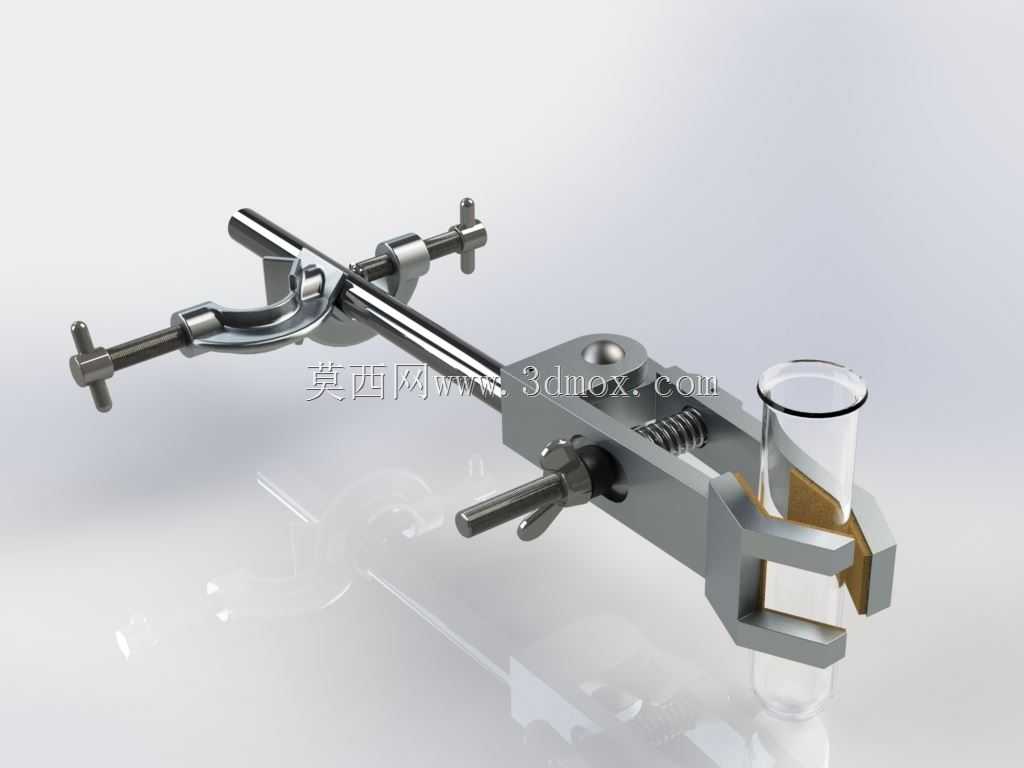

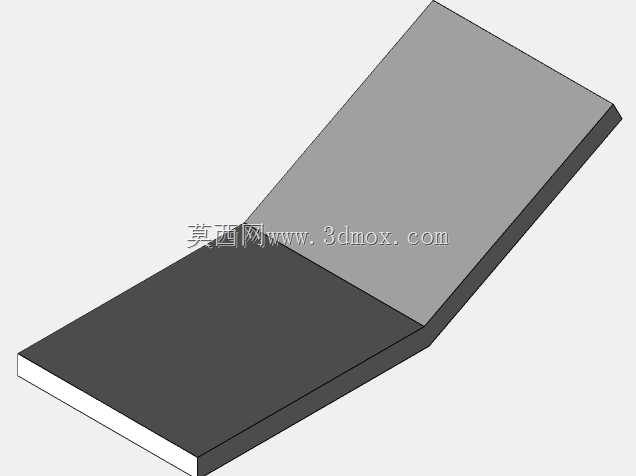

这款手动式万能夹具主要面向实验室小型工件装夹、设备检修临时夹持、精密小件装配定位等场景设计，可适配不同外形的小型零件、工具头、检测样件的固定需求，在小批量试制、教学实验、现场维修作业中能够替代多套专用夹具，减少工装更换频次，提升零散作业的装夹效率。夹具整体采用杠杆式手动操作结构，长手柄设计充分利用力臂放大原理，操作人员仅需施加较小的握力即可实现钳口的可靠夹紧，无需额外气源、电源配套，可在无动力供给的户外检修、实验台操作场景下独立使用。钳口部位做了可更换的防滑接触层设计，接触层采用耐磨防滑材质，既能够增大与被夹持工件的接触摩擦力，避免夹持过程中工件打滑移位，也能防止硬质钳口直接接触工件表面造成划痕、压伤，适配表面精度要求较高的精密零件装夹需求。夹具内置复位弹簧结构，当操作人员松开手柄时，弹簧可自动推动钳口张开至初始位置，无需手动掰开钳口即可完成工件取放，大幅简化操作步骤，提升重复装夹的作业效率。钳体主体采用铰接式结构设计，中部的铰接转轴经过高精度配合公差设计，转动过程无旷量，保证夹持过程中钳口对位精准，不会出现偏斜导致的夹持力不均问题。侧边设置的锁紧旋钮可在钳口夹紧到目标位置后锁定开合度，针对需要长时间保持夹持状态的作业场景，锁定后无需持续握持手柄即可维持稳定的夹持力，降低操作人员的长时间作业疲劳。从安装边界来看，夹具尾部的长杆结构既可以作为手持操作的握持延伸段，也可适配台虎钳、工装支架的夹持位，将整个夹具固定在工作台面作为固定式夹持工位使用，拓展了使用场景的适配性。钳口的开合行程覆盖了从小型圆柱销、片状试样到小型工具柄的常见尺寸范围，无需调整钳口结构即可适配多规格工件的夹持需求，真正实现了一具多用的万能夹持属性。整体结构紧凑无冗余部件，所有受力部位均做了加厚结构处理，在保证整体重量轻便的前提下，具备足够的结构强度，可承受频繁装夹带来的反复载荷，长期使用不易出现结构变形、弹簧失效等问题，兼顾了便携性与耐用性。
