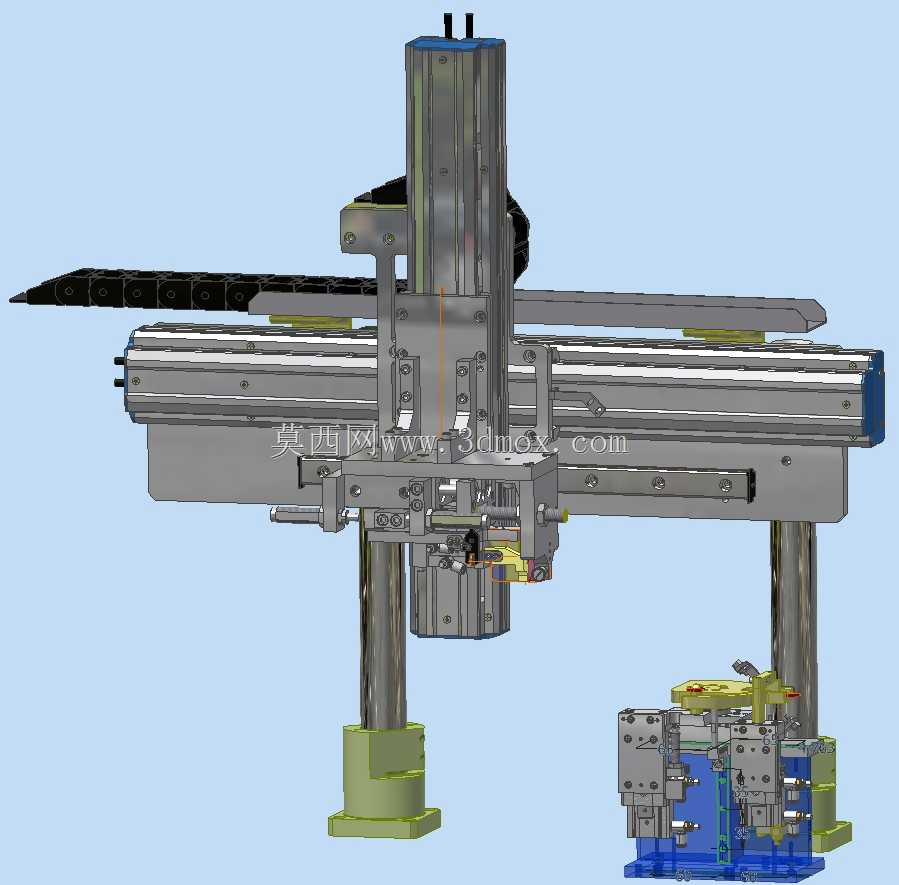

汽车安全带K型环自动插入装配工位

该工位主要应用于汽车安全带卷收器的自动化装配产线环节，承担安全带总成生产过程中K型环的精准插装工序，替代传统人工手动对位装配的作业模式，可直接对接卷收器装配线的上下游工位，适配卷收器壳体的在线流转节拍，消除人工装配带来的对位偏差、压装力度不均等质量隐患，大幅提升安全带核心部件装配的一致性与生产效率。设备整体采用三轴直角坐标移栽模组作为核心执行载体，横向、纵向、竖直方向均采用工业铝型材搭配线性导轨搭建运动框架，传动侧配套静音拖链规整排布气路与信号线路，避免运动过程中管线剐蹭干涉，保障长期往复运行的稳定性。移栽模组末端搭载定制化的K型环取放与插装执行头，集成真空吸附与弹性压装结构，可先从供料位精准拾取单个K型环，再通过伺服定位移动至卷收器待装配位上方，依靠竖直轴的精准进给将K型环平稳插入卷收器对应的安装卡槽内，插装过程中带有压力反馈结构，可实时感知插装阻力，避免硬压造成零件损伤或装配不到位的问题。工位下部设置卷收器定位工装，采用仿形定位块配合气动夹紧结构，可快速对流转到位的卷收器壳体进行精准定位，限制壳体六个自由度的偏移，确保插装位置的同轴度误差控制在装配允许范围内，工装底座采用可调式安装结构，可适配小范围尺寸差异的同系列卷收器产品装配，提升工位的柔性适配能力。设备整体安装边界紧凑，横向运动行程覆盖供料位与装配位的间距需求，竖直方向行程满足K型环取料、抬升避让、下压插装的全动作空间，底部支撑立柱采用加厚铝型材搭配固定脚座，可直接固定在装配线的铝型材机架台面上，不需要额外制作大型安装基座，便于产线的快速布局与后期改造调整。气路与控制元件均集成安装在模组侧方的安装板上，走线简洁规整，便于日常维护与故障排查，整体运行节拍可匹配主流汽车安全带装配线的生产节奏，插装合格率稳定在较高水平，可有效降低人工装配的劳动强度，减少产线对熟练装配工人的依赖。
