高精度数显电子游标卡尺结构设计

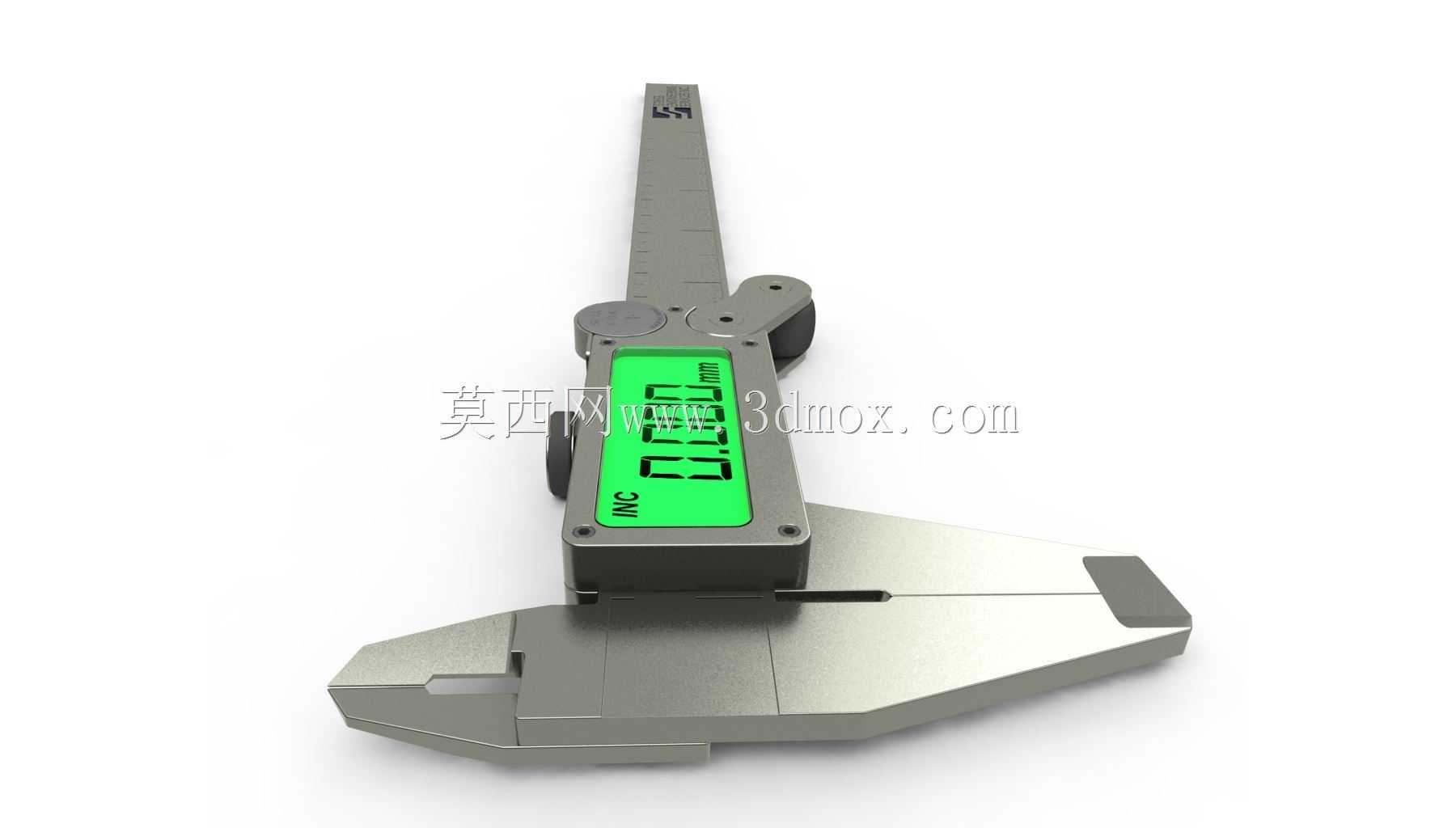

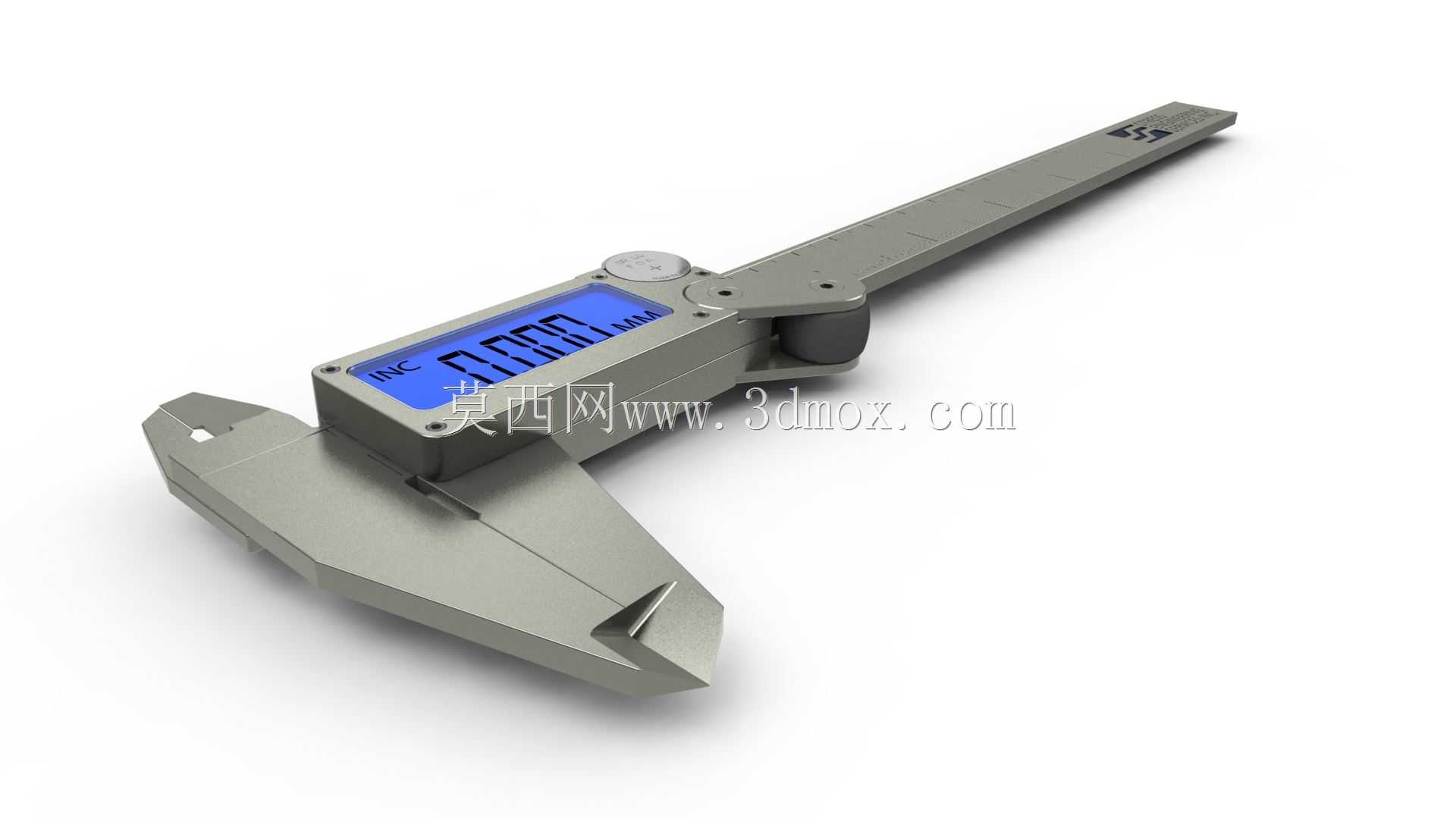

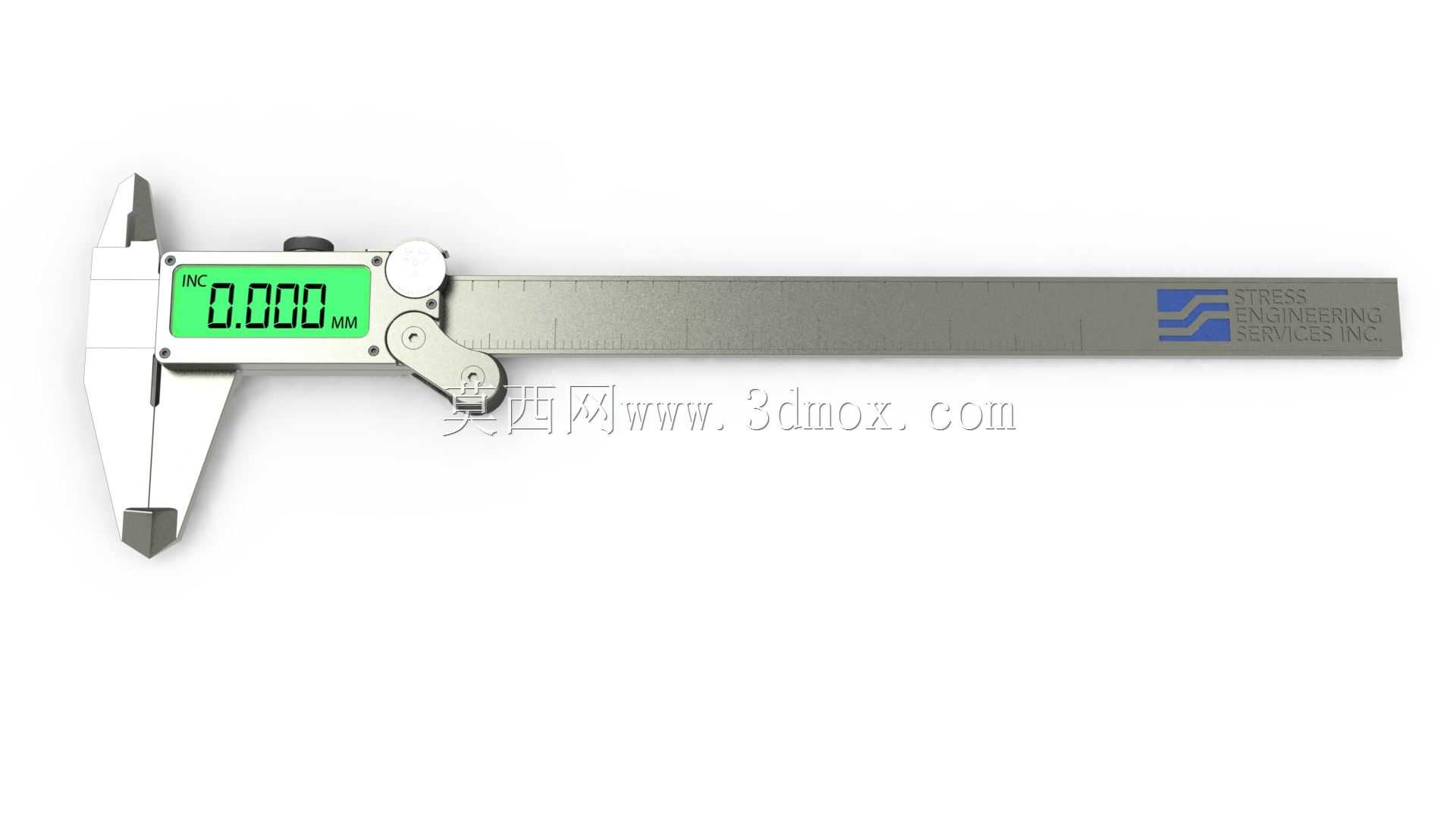

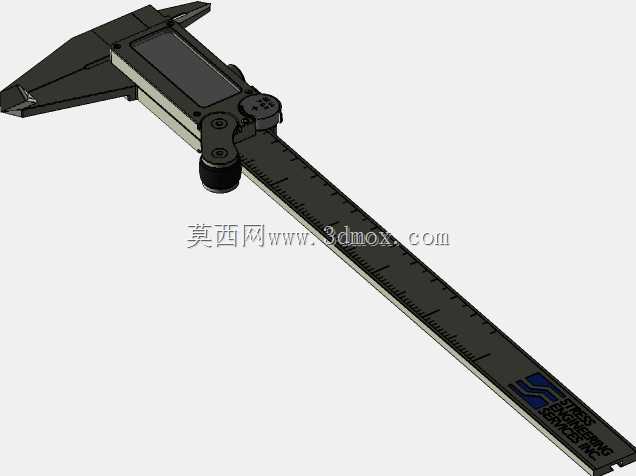

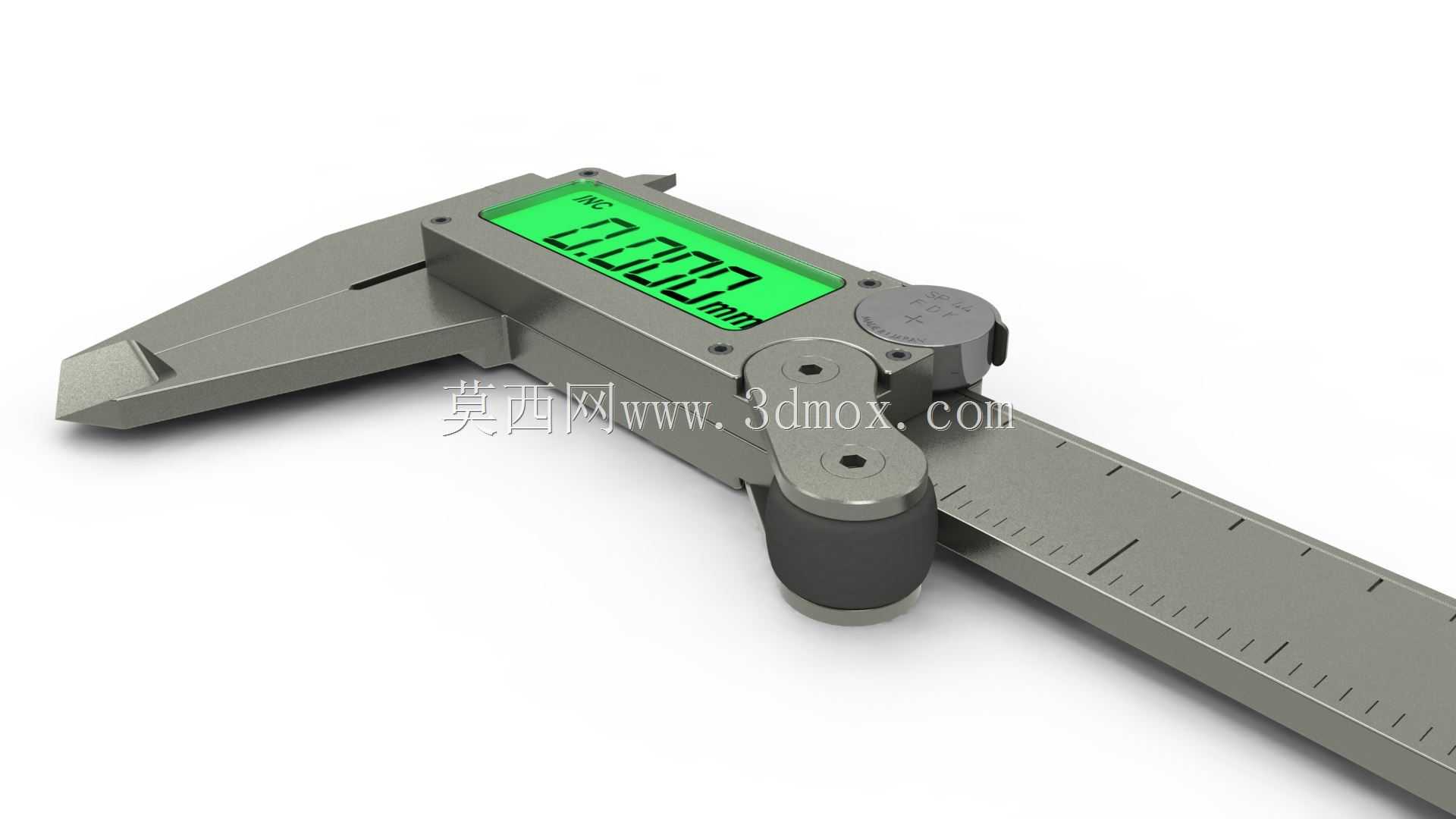

数显电子游标卡尺是机械加工、五金制造、精密装配、质量检测场景中应用极为广泛的接触式长度测量器具，可覆盖工件内外径、台阶高度、深度尺寸等多维度测量需求，相比传统机械式游标卡尺，它规避了人工视差判读的误差问题，能直接输出清晰的数字测量结果，大幅降低一线检测人员的读数门槛，提升批量检测环节的工作效率，在五金零件来料检验、机加工工序尺寸核验、模具修配尺寸确认、学生金工实训操作等场景中都承担着核心测量作用。这款数显卡尺的整体结构遵循人体工学设计逻辑，主尺身采用平直高强度合金基材打造，表面做了耐磨防锈处理，保证长期滑动使用后尺身刻度基准不会出现磨损偏移，尺身滑动副配合间隙经过精密调校，既保证滑动过程顺畅无卡滞，又不会出现晃动导致的测量偏差。尺身前端的内外量爪做了淬硬处理，测量接触面研磨至极高平面度，保证内外径测量时量爪与工件表面贴合紧密，不会出现接触缝隙带来的测量误差；尺身尾部延伸的深度测量杆，可伸入盲孔、凹槽内部完成深度尺寸测量，拓展了单把量具的测量覆盖范围。卡尺上部的数显模块采用大尺寸高对比度液晶显示屏，绿色背光设计可在光线不足的车间工位、设备内部检修场景下清晰显示测量数值，模块上集成的功能按键可实现测量值清零、公制英制单位快速切换、测量值锁定等实用功能，测量过程中可随时锁定当前数值，方便将卡尺从狭窄测量空间取出后再读取记录，避免在受限空间内读数的不便。尺身搭配的拇指推块做了防滑纹理处理，单手持握时拇指可轻松推动尺框沿主尺滑动，快速调整量爪开合幅度，靠近被测工件表面时可通过微调结构控制进给量，避免量爪挤压工件造成形变影响测量精度。整体结构的安装边界充分考虑手持操作的便利性，整体重量控制在单手持握无明显负重感的区间，尺身轮廓无尖锐棱角，长时间手持测量不会产生硌手的不适感，数显模块的供电采用通用纽扣电池方案，更换便捷可适配车间长期连续使用的需求，整体结构兼顾测量精度、操作便利性与耐用性，可满足从日常民用五金测量到工业级精密检测的多场景使用要求。
