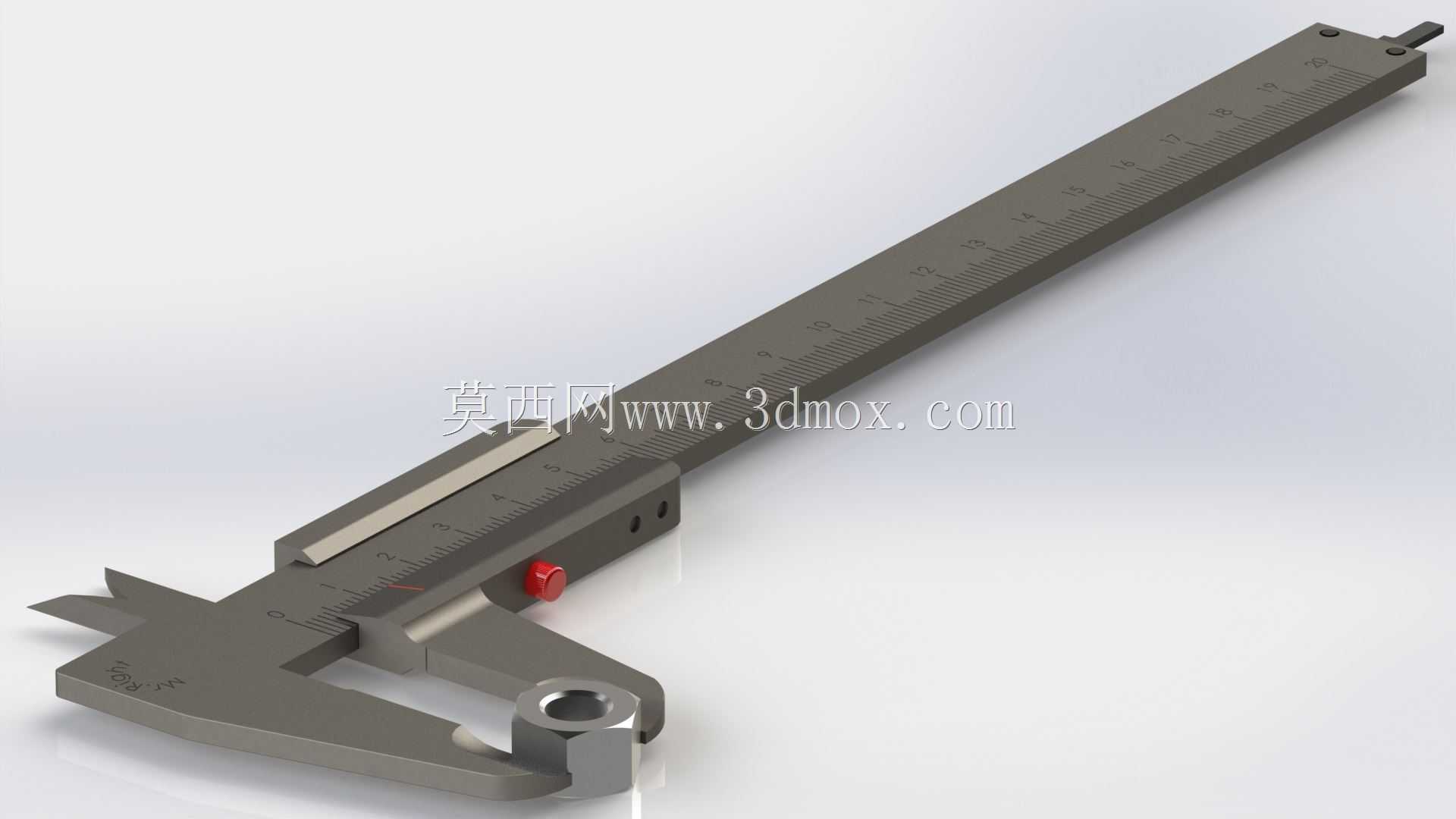

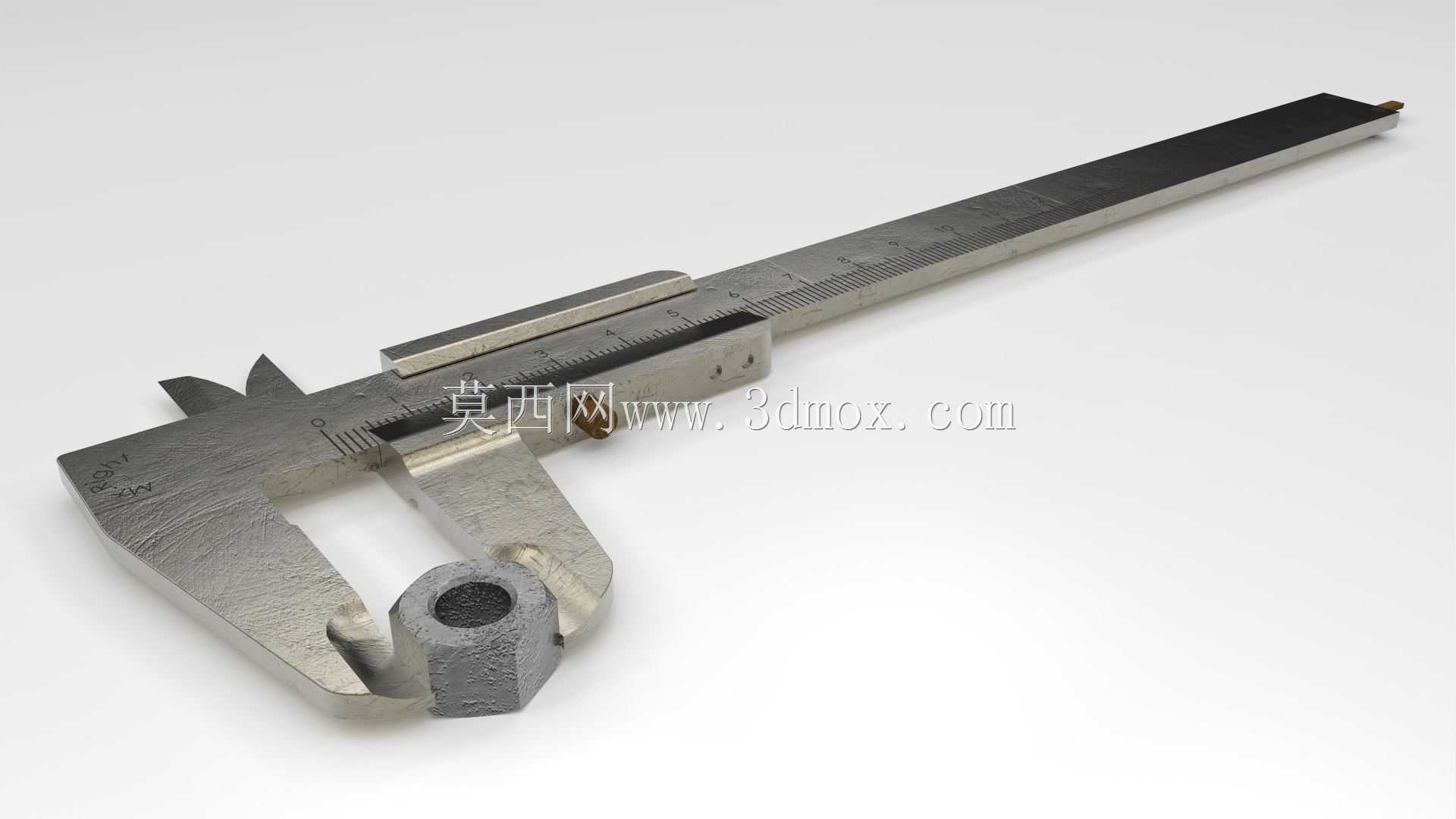

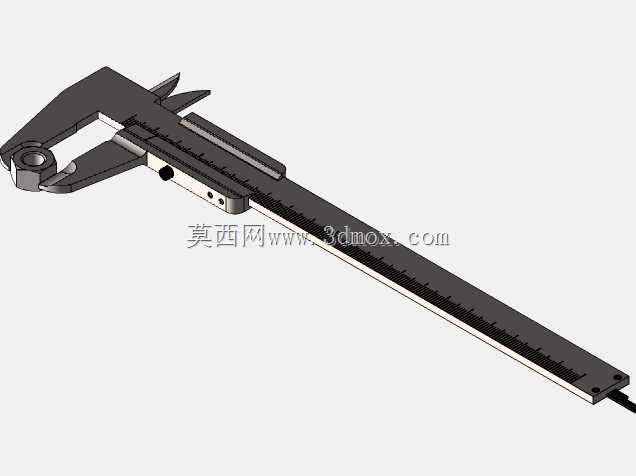

200mm量程机械式游标卡尺结构设计

这款机械式游标卡尺是机械加工、五金制造、装配检修场景中应用极为广泛的接触式长度测量器具，可覆盖工件内外径、台阶高度、深度尺寸的多维度检测需求，是车间一线操作工人、质检人员日常作业中不可或缺的基础测量工具。在机械加工生产环节，它可用于粗加工工序的工件尺寸快速核验，也能满足维修场景下零部件磨损量的现场检测，相比千分尺具备更宽的量程覆盖，相比钢直尺拥有更高的测量精度，适配从五金零件加工、设备装配调试到学生金工实习、日常五金检修的多元使用场景。该款卡尺采用经典的机械式游标读数结构，整体量程覆盖0至200mm的测量范围，主尺尺身采用平直长条形结构设计，尺身表面蚀刻有清晰的毫米级刻度线，刻度排布均匀耐磨，长期使用也不易出现刻度磨损模糊的问题；尺框部分与主尺采用精密间隙配合结构，可沿尺身平稳滑动无卡滞，尺框上集成有内外测量爪与深度尺杆：内侧量爪用于工件内孔、槽宽等内尺寸测量，外侧量爪用于工件外径、长度等外尺寸测量，尾部伸出的深度尺杆可随尺框同步滑动，用于盲孔深度、台阶高度的尺寸检测。尺框上设置有锁紧螺钉，测量完成后可拧紧螺钉固定尺框位置，方便读数记录时避免尺框滑动造成的测量误差。在设计过程中，充分考量了手持操作的人机工程学需求，尺身厚度控制在适合单手握持的尺寸范围，量爪的测量面做了精密研磨处理，保证两测量面贴合时无明显缝隙，从结构上降低测量系统误差；游标刻度与主尺刻度的对应关系严格遵循机械式游标卡尺的读数原理，通过主尺与游标尺的刻度差值实现高精度读数，无需供电即可完成测量作业，完全适配车间复杂的作业环境，不存在电子数显卡尺易受油污、电磁干扰、电量不足影响的问题。整体结构无冗余复杂部件，所有活动部件的滑动行程都经过合理限位，避免尺框从尺身端部滑脱，深度尺杆与尺身尾部的导向槽配合紧密，测量深度尺寸时不会出现偏摆晃动，保证深度测量的数值准确性。量爪的开合角度经过合理设计，既可以满足常规轴类、套类零件的测量需求，也能适配一定尺寸范围内的异形零件尺寸检测，整体结构坚固耐用，日常使用中只需做好尺身清洁、避免磕碰测量面即可长期保持测量精度。
