双层带梯工业操作作业平台结构设计

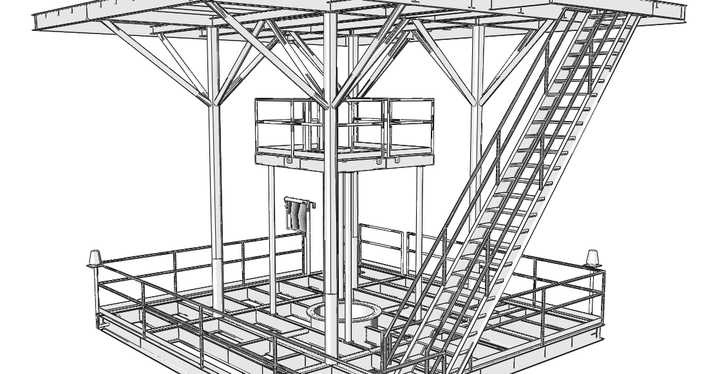

本作品为双层工业操作作业平台的三维结构设计，整体采用型钢作为核心承载构件，通过三维建模软件完成全参数化的结构搭建，完整还原了工业现场高空作业平台的真实构造逻辑。建模过程中首先确定平台的分层承载基准，下层为主要作业面，四周设置连续式安全护栏，护栏采用横竖型钢交错排布的结构，在保证防护强度的同时预留作业观察与操作间隙，平台边缘设置警示构件安装位，满足工业现场安全规范要求。中层设置中转操作小平台，通过四根主承重立柱与上下层平台刚性连接，立柱与平台横梁的衔接处采用三角斜撑结构做加强处理，斜撑沿立柱周向均匀分布，将平台竖向载荷均匀传导至主立柱，避免局部应力集中导致结构变形。平台右侧设置连续斜向爬梯，爬梯踏步采用等间距排布设计，两侧设置连续扶手，爬梯与上下层平台、中层中转平台均做刚性衔接，爬梯侧边同样设置防护结构，保障人员上下通行的安全性。上层平台为顶部承载面，同样采用横梁加斜撑的组合支撑结构，与主立柱形成稳定的框架受力体系。建模过程中对所有构件的衔接节点做了精细化处理，清晰呈现了型钢拼接、螺栓连接的位置逻辑，材质设定上以结构钢为基础材质，还原金属构件的质感，未做过度渲染处理，重点突出结构本身的受力逻辑与装配关系。设计思路围绕工业作业的实用性与安全性展开，充分考虑人员作业的活动空间、通行便利性与结构承载冗余度，各层平台的高度差、爬梯的倾斜角度、护栏的高度均参考工业平台设计规范做了合理设定，整体结构稳定可靠，可作为工业现场操作平台、设备检修平台的设计参考，也可用于钢结构施工的方案交底与结构验算。
