橡胶密炼机用六翼班伯里转子结构

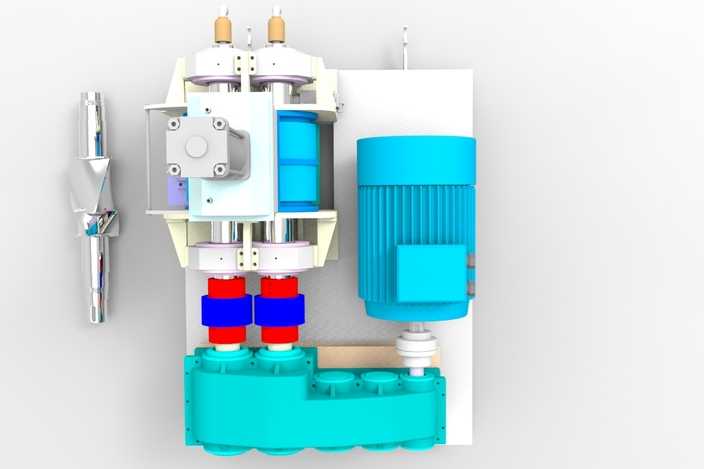

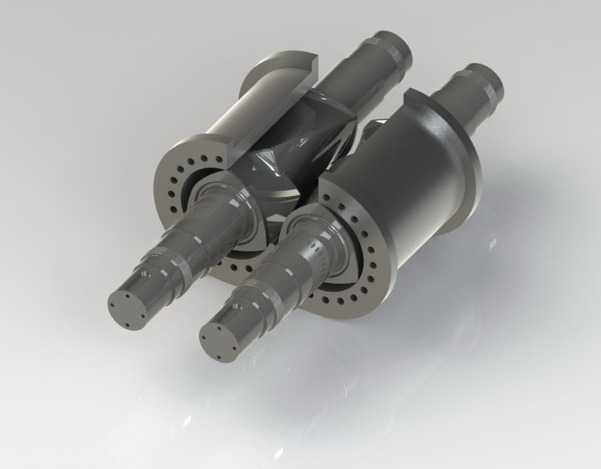

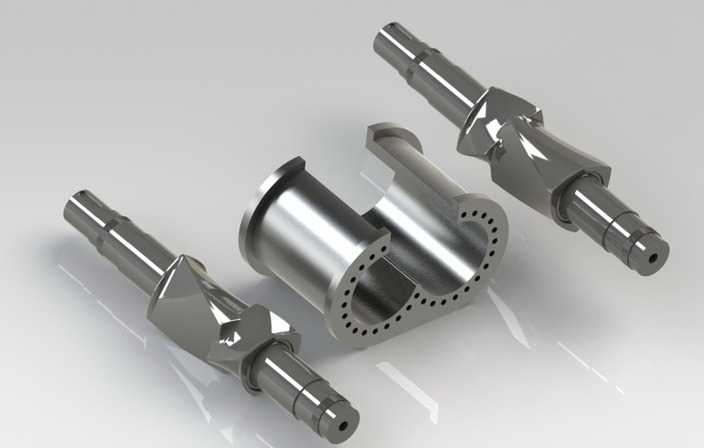

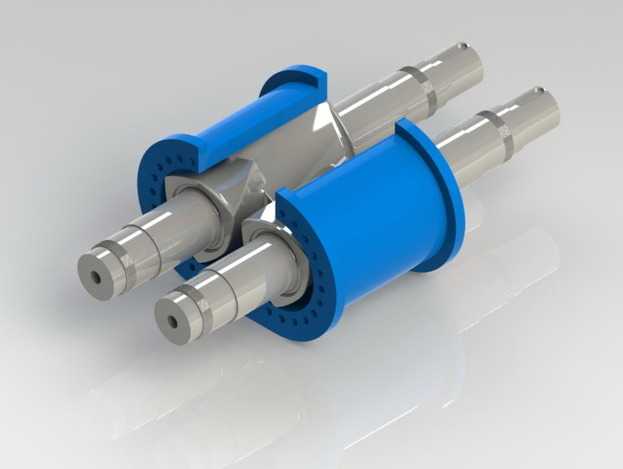

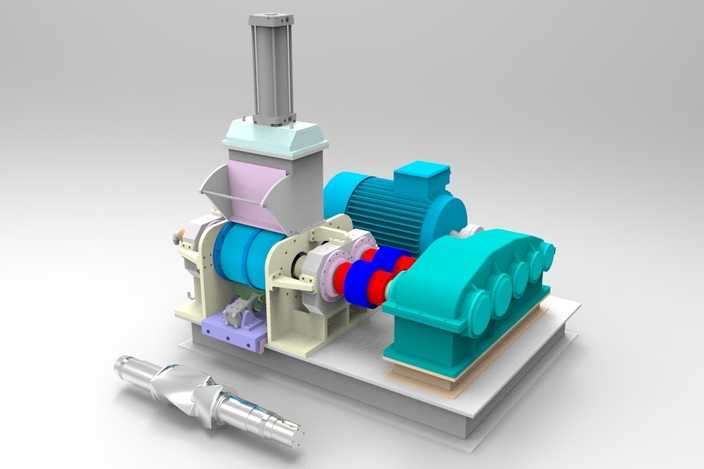

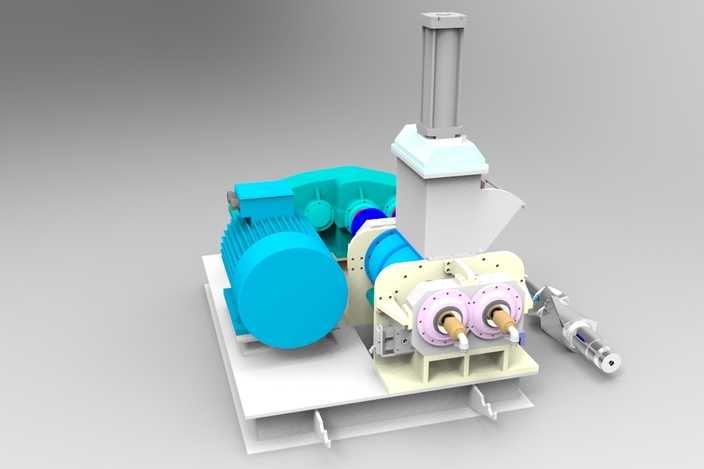

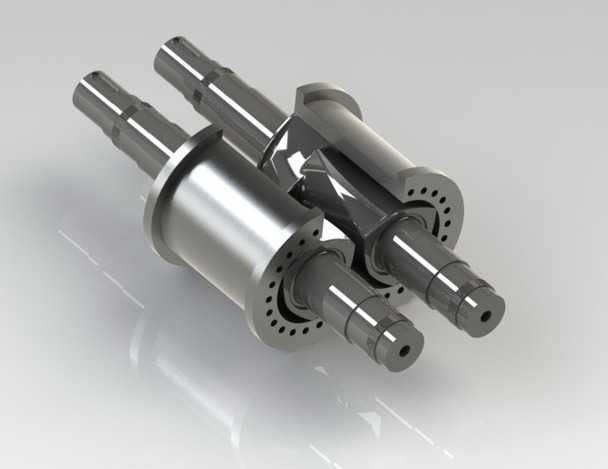

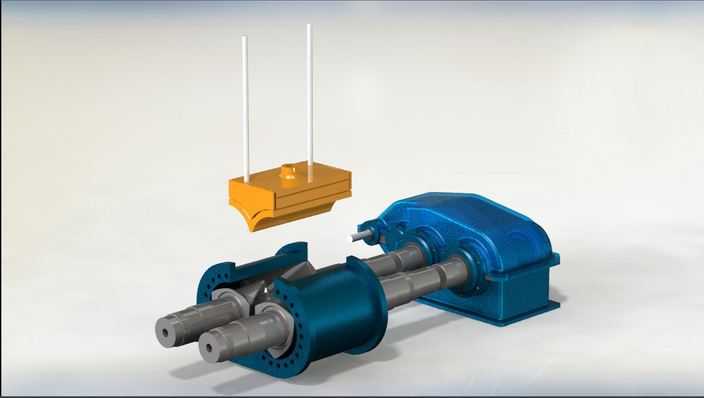

本模型为橡胶密炼机核心工作部件六翼班伯里转子及配套传动连接结构，采用三维建模软件完成全参数化设计，建模过程严格遵循密炼机转子的实际工程尺寸比例，对转子的棱边结构、轴颈配合段、密封安装位、传动连接法兰等关键结构做了精准还原，确保各部件的装配公差符合机械设计规范。渲染阶段采用金属材质与工业涂装材质分层设置，转子工作段赋予耐磨合金钢材质，还原金属表面的哑光磨砂质感与棱边的机加工光泽，配套的减速箱体采用工业蓝漆材质，模拟铸件表面的细微颗粒质感，传动轴部分做了镀铬亮面处理，区分不同功能部件的材质差异，提升模型的真实感。结构设计上，六翼班伯里转子采用对称式螺旋棱布局，能够在炼胶过程中实现胶料的高效剪切、混炼与轴向翻动，转子两端的轴颈预留了轴承安装位与密封组件安装槽，可与密炼机室的侧壁支撑结构精准配合，配套的减速传动结构采用平行轴齿轮传动布局，输入端与驱动电机连接，输出端通过联轴器与转子轴端刚性连接，保障大扭矩工况下的动力稳定传输。设计过程中重点考量了转子的工作受力特性，对棱边的螺旋角度、翼面的曲率半径做了优化，既保证胶料混炼过程中的剪切效率，又避免棱边应力集中导致的部件磨损，同时各连接部位的法兰孔位、轴肩定位尺寸均按照通用密炼机的安装标准设计，可直接用于设备改造参考、结构教学演示或虚拟装配仿真，模型的各部件均做了独立分组，支持单独拆解查看内部结构，也可根据需求调整参数适配不同规格的密炼机设计需求。
