双环可调式金属线缆固定夹紧结构

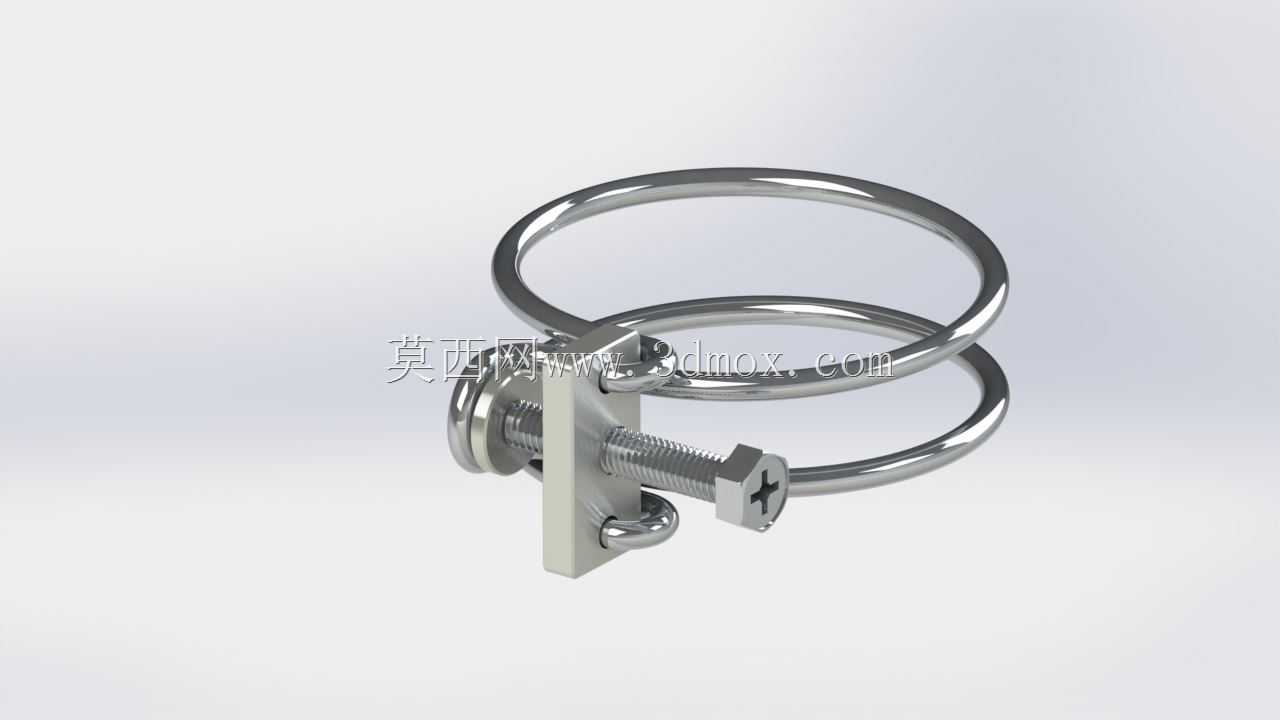

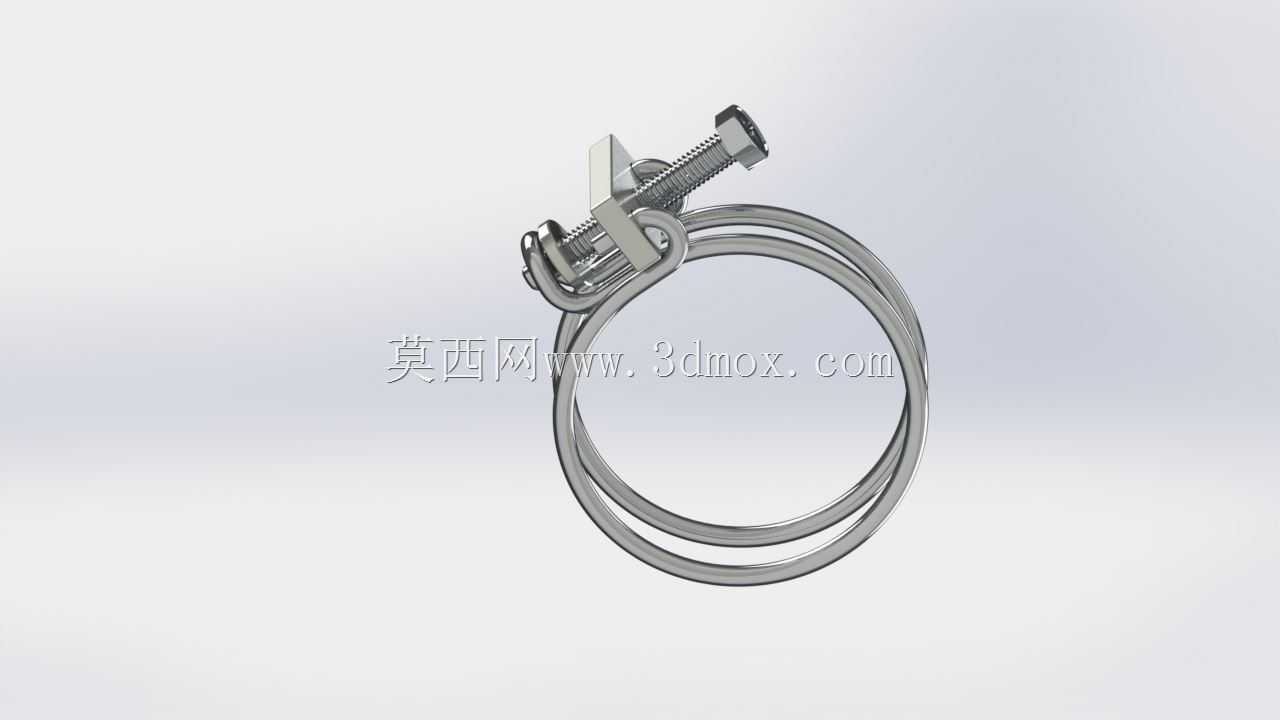

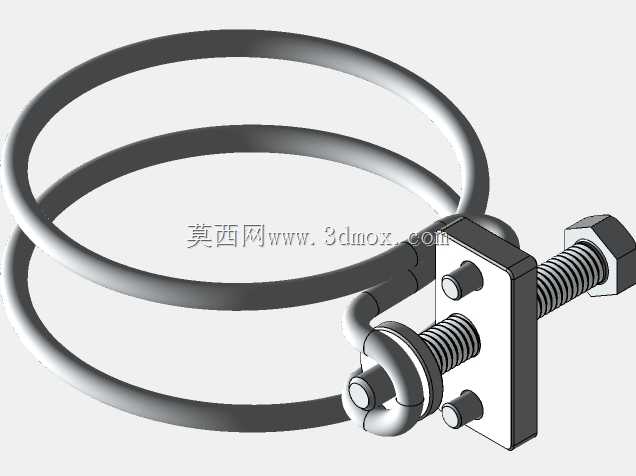

这款双环可调式金属线夹，主要应用于工业设备内部布线、电气控制柜走线、户外通信线缆架设、小型机电产品线束整理等场景，能够对圆形线缆、软管类部件实现稳定的夹持固定，避免线缆受外力拉扯移位、长期晃动磨损外层绝缘层，或是多股线束杂乱排布干扰设备内部其他部件运行。在实际使用中，这类线夹常被布置在设备机架侧壁、安装板平面、管线排布转角位置，既可以单组使用固定单根粗线缆，也可以多组并排排布整理多股平行走线的细线束，适配从低压信号控制线到中等直径动力传输线的固定需求，部分户外场景下搭配防腐镀层的同款结构，也能用于露天管线的临时或长期固定。从功能特性来看，该线夹采用双环弹簧式夹持结构搭配侧边螺栓锁紧组件，双环的环形接触面能够与圆形线缆外壁形成更大面积的贴合，相比单环卡扣结构拥有更均匀的夹持力，不会因为局部压强过大损伤线缆外皮；侧边的十字槽锁紧螺栓可以根据被夹持线缆的实际直径调整夹紧程度，既可以适配标称直径范围内的线缆，也能对带外层防护套的软管、包覆绝缘层的线束组实现适配，安装时无需额外定制匹配卡环，仅通过调整螺栓进给量就能完成适配。设计思路上，这款结构优先考虑了安装便捷性与夹持可靠性的平衡，底座采用带安装孔的平板式结构，可通过螺栓直接固定在预设安装点位的平面上，不需要复杂的适配卡座；双环部分采用弹性金属材质弯折成型，自身具备一定的形变余量，在螺栓未完全锁死时可以先将线缆卡入环内完成预定位，再锁紧螺栓调整夹紧力，降低现场安装的操作难度；螺栓尾部的十字槽设计适配常规螺丝刀操作，不需要专用工具就能完成装拆调整。从安装边界来看，该线夹底座为矩形薄金属结构，安装时需要预留与底座长宽匹配的平面安装空间，两个安装孔的中心距为固定值，安装点位需要提前预留对应规格的螺丝过孔或焊接固定螺母；双环部分在自然状态下的内径适配常规中等直径线缆，当螺栓完全松开时双环开口可容纳略大于标称内径的线缆卡入，锁紧后双环收拢抱紧线缆，整体结构在安装完成后突出安装平面的高度较低，不会过多占用设备内部的排布空间，适合在空间紧凑的机电设备内部、狭小布线槽旁使用。
