ATV车载3500磅牵引绞盘结构设计

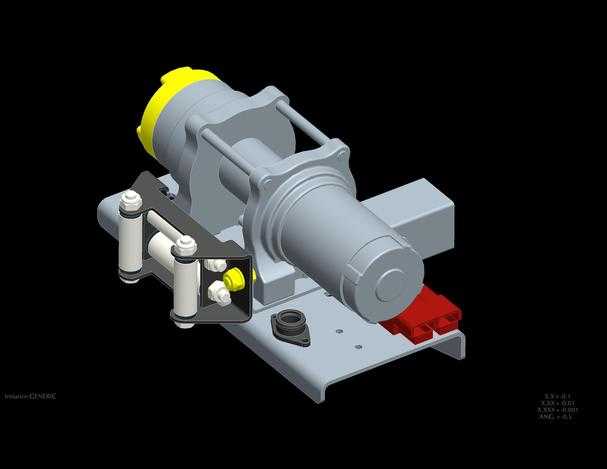

本作品为适配全地形车的3500磅牵引绞盘三维建模成果，建模过程围绕车载牵引设备的实际使用工况展开，首先对绞盘的动力输出单元、传动结构、安装基座、导向组件四大核心模块进行参数化拆解，依据3500磅额定牵引力的载荷要求确定各部件的尺寸公差与装配关系。建模阶段先完成驱动电机主体的结构搭建，对电机外壳的散热筋、端盖定位止口、输出轴连接位做精细化特征处理，还原电机与减速机构的对接精度；随后构建减速传动腔体，对内部齿轮啮合位、壳体密封槽、安装法兰的结构做布尔运算处理，保证传动部件的装配间隙符合机械设计规范。安装基座部分采用折弯钣金结构建模，对基座上的电机固定孔、导绳器安装位、车身连接孔做位置度约束，同时针对原结构中接头部位强度不足的问题，在接头与基座连接位置设计加筋结构，通过增加三角加强筋提升接头部位的抗载荷能力，避免牵引作业时接头出现形变故障。导绳组件部分还原了双导柱导向结构，对导柱的衬套安装位、导绳滚轮的转动间隙、拨叉结构做细节建模，保证绞盘收放绳时的导向顺畅性。渲染阶段对不同部件赋予对应材质：电机外壳采用哑光铸铝材质，安装基座采用喷塑钢板材质，导柱采用抛光镀铬金属材质，接头部位采用高强度锻钢材质，密封件采用黑色橡胶材质，通过材质区分清晰呈现各部件的功能属性。整体设计思路围绕车载绞盘的轻量化与可靠性平衡展开，在保证额定牵引载荷的前提下优化基座壁厚，对易出现应力集中的接头部位做加筋强化处理，完整还原了绞盘各部件的装配关系与结构细节，可用于绞盘产品的结构验证、改装设计参考以及相关教学演示场景，模型中特意保留了接头部位加筋改进的结构特征，直观呈现故障点优化前后的结构差异，为同类牵引设备的结构改进提供参考依据。
