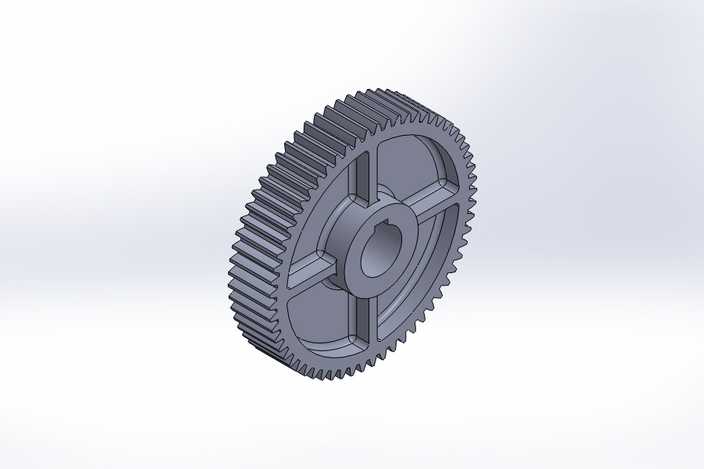

带辐板键槽式直齿圆柱传动齿轮

本作品为直齿圆柱传动齿轮的三维参数化建模成果，建模过程严格遵循机械设计标准中渐开线圆柱齿轮的齿廓生成规范，首先通过齿廓参数方程计算得到渐开线、齿根过渡曲线的精准坐标点，在三维建模软件的草图环境中完成单个齿槽的闭合轮廓绘制，通过圆周阵列操作生成全周均匀分布的轮齿结构，保证齿距偏差、齿形公差符合通用机械传动的设计精度要求。模型主体采用辐板式轻量化结构设计，在齿轮轮毂与外圈齿圈之间设置三道均匀分布的径向辐板，在保障轮体整体结构刚度、满足传动过程中扭矩承载需求的前提下，有效降低了齿轮自身重量，减少传动系统的转动惯量，提升传动启停阶段的动态响应性能。齿轮中心轴孔位置设计有标准平键键槽结构，可实现与传动轴的周向固定，可靠传递旋转扭矩，键槽的尺寸、倒角参数均符合机械设计手册的对应规范，避免装配过程中出现应力集中问题。建模过程中对轮齿端面、辐板表面、轴孔内壁、键槽侧壁等位置均做了合理的圆角过渡处理，还原真实机加工零件的工艺特征，避免模型出现尖锐棱角，同时也能模拟实际零件加工过程中的去毛刺工序特征。材质渲染阶段选用常用的45号结构钢材质参数，调整金属表面的漫反射、粗糙度、环境反射参数，还原钢制机加工零件的哑光金属质感，渲染输出时采用柔和的工作室环境光，清晰展现轮齿的啮合面形态、辐板的结构布局、键槽的位置细节，可用于机械原理教学演示、传动系统虚拟装配、运动仿真分析等场景。设计过程中充分考虑齿轮的实际加工工艺性，辐板厚度、轮毂长度、齿圈宽度的比例均参考成熟的齿轮设计案例，确保模型结构符合实际生产的加工可行性，不存在无法通过滚齿、插齿、铣削等常规机加工工艺实现的不合理结构。
