TIGMIG焊接路径模拟管件结构

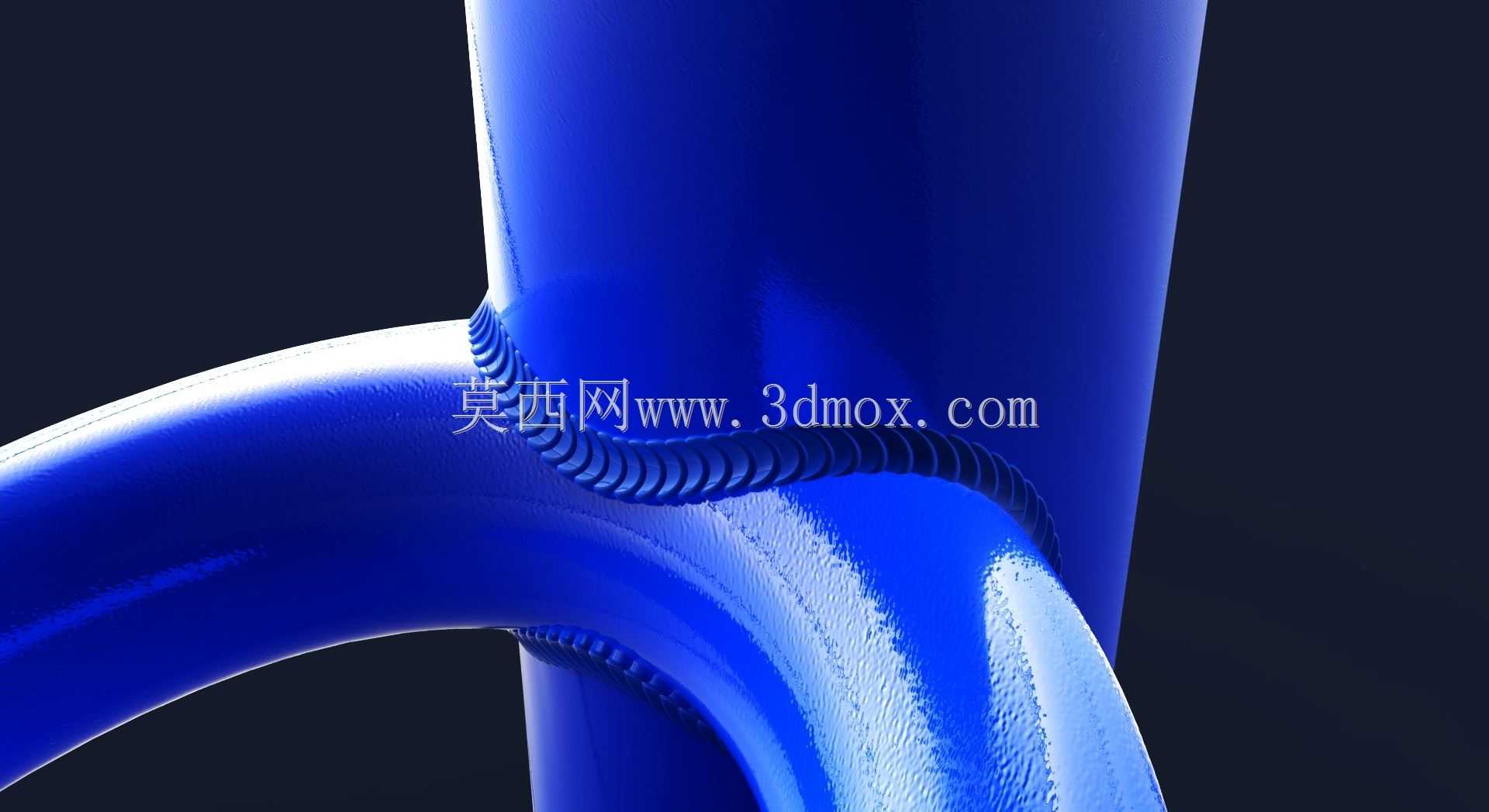

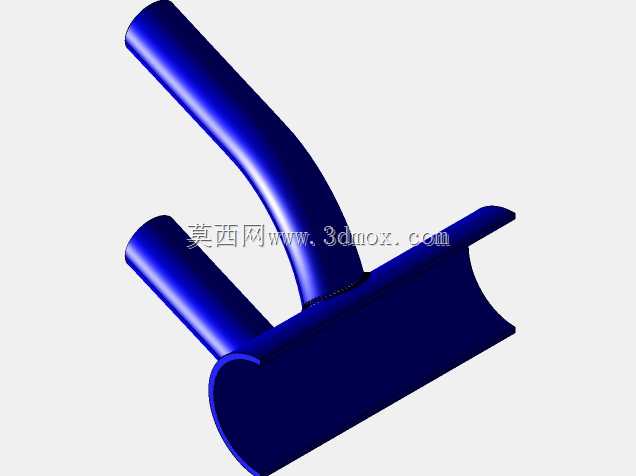

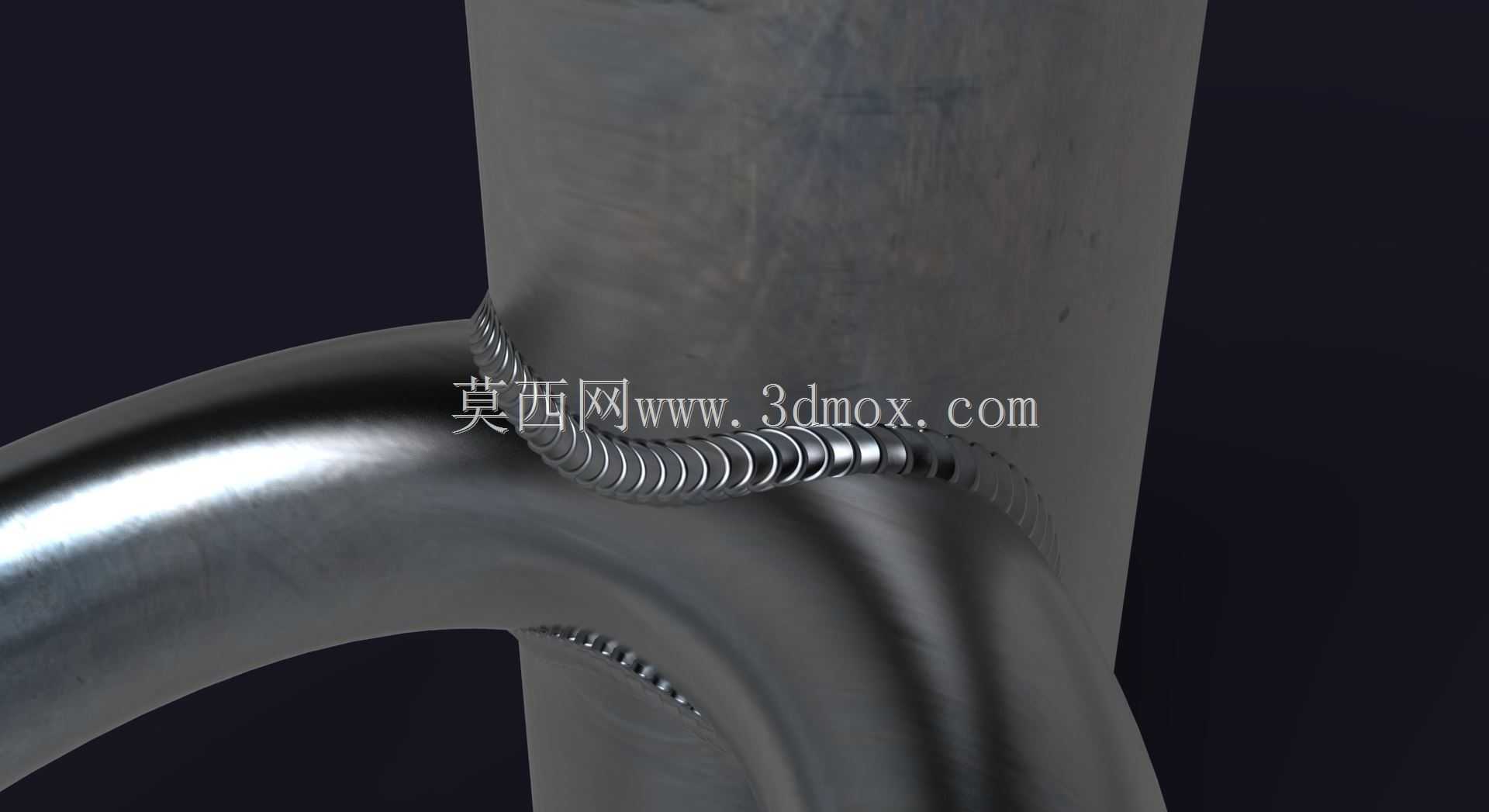

该结构针对TIG、MIG两类常用熔化极与非熔化极气体保护焊接场景设计，主要应用于承压管路预制、工业管道安装、金属结构件车间预制等作业环节，可直观还原异径正交管件焊接时的焊枪行走轨迹，为焊接操作人员岗前培训、焊接工艺参数验证、离线编程轨迹校验提供具象的参考载体。在实际生产场景中，正交异径管的焊接属于管路施工中的常见难点，不同管径的曲面交线为空间螺旋形态，手工焊接时焊枪需随曲面曲率持续调整倾角、送丝速度与行走速率，稍有偏差就会出现焊穿、未熔合、咬边等焊接缺陷，直接影响管路的承压能力与密封性能，该模拟结构完整还原了这类相贯线接头的焊缝形态，可帮助作业人员快速建立空间轨迹的认知。从功能特性来看，结构完整复现了主管与支管正交连接的焊缝成型状态，清晰呈现出多层多道焊的排布逻辑，每一道焊缝的宽度、余高、搭接量都贴合实际焊接作业的成型标准，既可以用于焊接实训中的轨迹讲解，也能作为离线编程软件中焊枪路径规划的参照模型，校验焊枪姿态是否会与管壁发生干涉，提前规避现场作业中的碰撞风险。设计思路上，完全遵循实际管路焊接的工艺逻辑，首先确定主管与支管的正交相贯线数学模型，按照TIG/MIG焊接的常用工艺参数，拆分打底焊、填充焊、盖面焊的多层焊道排布，每一段焊道的曲率变化都匹配相贯线的空间角度变化，还原焊接过程中焊枪始终保持与焊缝切线方向垂直、与管壁维持固定工作角的姿态要求，同时还原了焊缝表面的鱼鳞纹成型特征，让模拟效果更贴近实际焊接成品的视觉状态。从安装边界来看，该结构的主管与支管均采用工业常用的标准管径规格，可直接适配常规管路预制工装的装夹尺寸，不需要额外定制转接夹具，主管两端预留的装夹段长度满足常见滚轮架、焊接变位机的装夹行程要求，支管端部也预留了足够的避让空间，方便焊枪在起弧、收弧段调整姿态，不会与周边的装夹辅具产生空间干涉，可直接用于焊接实训台的演示装夹，也能导入焊接机器人离线编程系统中，完成相贯线焊接轨迹的自动生成与仿真验证，帮助技术人员提前优化焊枪行走路径，减少现场调试的试错成本，提升实际焊接作业的一次合格率。
