带真空吸附底座的焊接腐蚀作业装置

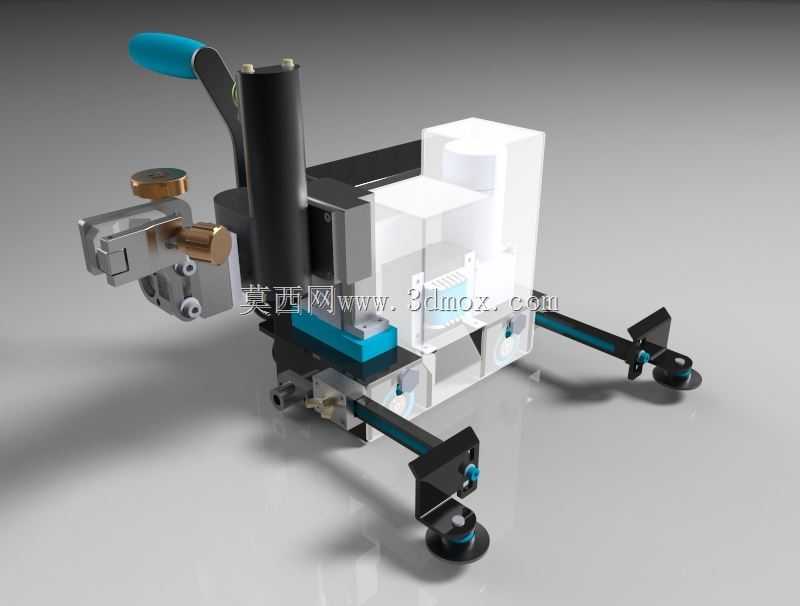

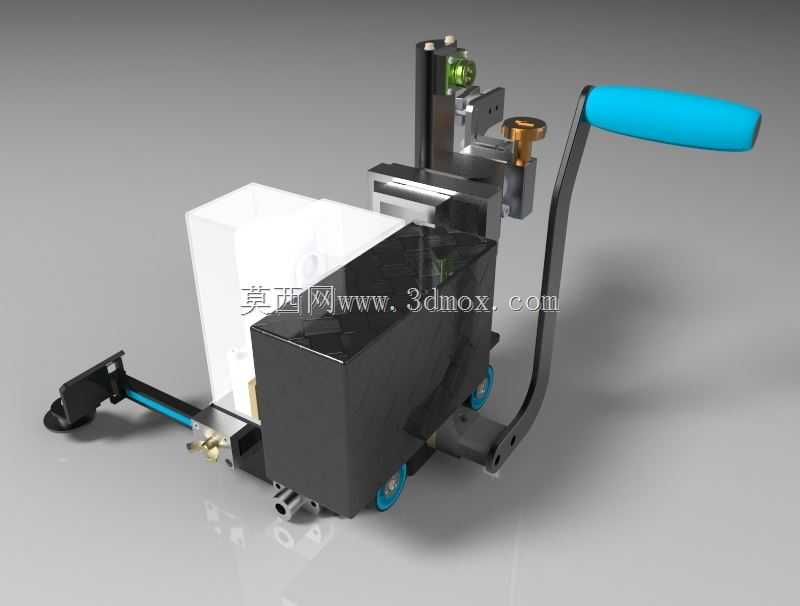

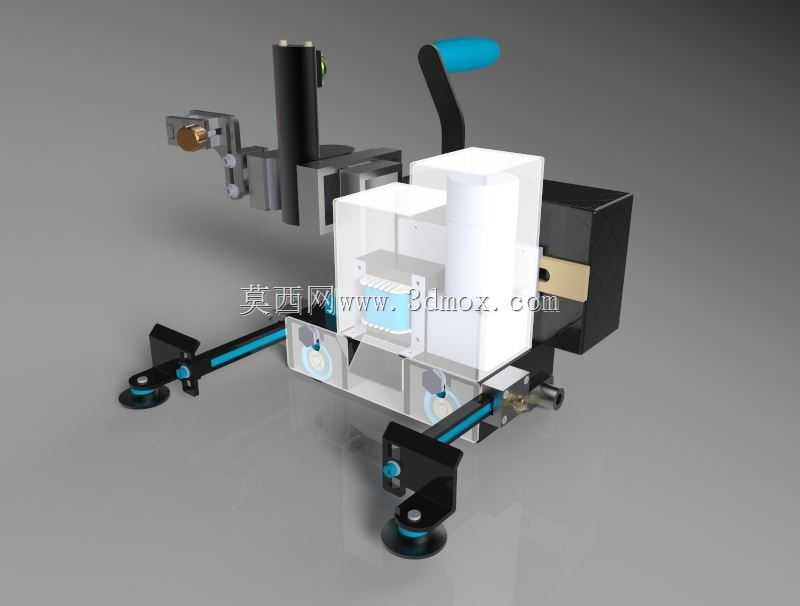

这款作业装置主要面向小型金属构件的表面焊接与腐蚀预处理加工场景，适配五金小件加工、精密零部件修配、实验室金属试样制备等作业环境，可固定在平整的金属工作台、玻璃台面或光滑石材操作面上完成定点加工作业，解决小型工件加工时固定不稳、操作位偏移导致的加工精度不足问题。装置底部采用三组带蓝色调节臂的真空吸盘作为支撑固定结构，每个吸盘都配有独立的锁紧调节旋钮，可根据作业面的实际平整度单独调整吸附高度与锁紧力度，单组吸盘的吸附力可承载15kg以内的整机与加工反作用力，安装时无需在作业台面上打孔固定，也不会对台面造成压痕或划伤，适配临时加工点位的快速布设需求，三个吸盘呈三角分布结构，横向跨距约320mm，纵向延伸长度约280mm，整体安装占用台面尺寸不超过400*350mm，可放置在常规小型操作台上使用。装置中部设置了白色的控制箱体作为核心承载结构，箱体预留了电路与气路的内置安装空间，侧面伸出的黑色安装支架用于固定焊接执行与腐蚀介质输出的复合机头，机头部分可通过侧面的蓝色手柄手动调节上下高度与水平偏转角度，调节行程覆盖0-120mm的高度范围，水平偏转角度可达±45度，可适配不同高度、不同摆放角度的小型工件加工需求，机头前端预留了焊枪夹持位与腐蚀液导流通道安装位，可根据实际作业需求快速切换焊接加工或腐蚀刻蚀的作业功能。装置的横向调节臂采用蓝黑配色的轻质铝合金型材制作，在保证结构强度的同时降低整机自重，臂上配有刻度标识可快速定位加工位置，减少反复对位的调试时间。当前设计阶段已完成整体支撑结构、吸附固定系统、机头调节机构的主体搭建，后续可进一步完善控制箱内部的电路排布、气路连接以及机头的执行端细节，补充焊接参数调节模块与腐蚀介质流量控制组件，让装置可实现稳定的连续加工作业，同时可在控制箱顶部加装状态指示灯与操作按键，提升作业时的操作便捷性，整机的外露走线可进一步整合到型材与箱体的内部空腔中，避免加工过程中焊渣飞溅或腐蚀液滴落损坏线路，提升装置的长期使用可靠性。
