可调角度焊接火炬夹持运动装置

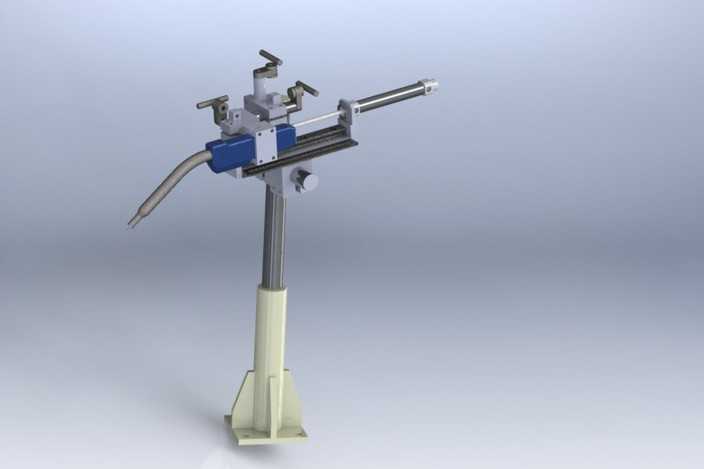

本作品为面向焊接作业场景设计的可调角度焊接火炬夹持运动装置，整体采用三维参数化建模完成全结构搭建，建模过程中对各零部件的装配公差、运动干涉情况进行了逐一校验，确保各活动部件的运动行程符合实际焊接作业的操作需求。模型渲染阶段采用哑光金属材质搭配工程塑料材质的组合方案，对装置的立式支撑底座、升降调节立柱、横向滑移导轨、角度调节夹座、火炬锁紧手柄等结构进行了真实质感还原，其中金属部件做了细微的表面磨砂处理，非金属操作手柄做了防滑纹理的细节刻画，整体渲染光影柔和，能够清晰呈现各部件的装配关系与结构特征。从结构设计来看，装置底部采用带加强筋的法兰式安装底座，可通过螺栓固定在作业台面或配套机架上，保证整体结构的稳定性；中部立柱设置有高度锁紧旋钮，可根据焊接工位的高度需求灵活调整夹持机构的整体高度；横向滑移模组配备直线导轨与锁紧结构，能够实现火炬在水平方向的位置微调与位置锁定；前端的角度调节夹座采用多轴铰接设计，搭配三个快速锁紧手柄，可实现焊炬在俯仰、偏转多个维度的角度调整，满足不同焊缝走向、不同焊接姿态的作业需求，焊炬夹持部位设置有适配不同管径焊枪的调节结构，可兼容多款常规焊接火炬的装夹使用。设计过程中充分考虑了焊接作业的实际操作痛点，摒弃了传统固定式焊枪支架调节范围有限、姿态调整不便的缺陷，通过多维度可调的运动结构设计，让操作人员能够快速将焊炬调整至所需的作业角度与位置，既可以用于人工焊接作业的辅助承托，降低长时间持握焊枪的劳动强度，也可适配自动化焊接工位的焊枪固定需求，整体结构紧凑，调节操作便捷，各锁紧机构的锁紧力经过结构校核，能够在焊接作业过程中保持焊炬位置稳定，避免出现位置偏移影响焊接质量的问题。
