28BYJ-48减速步进电机结构三维设计

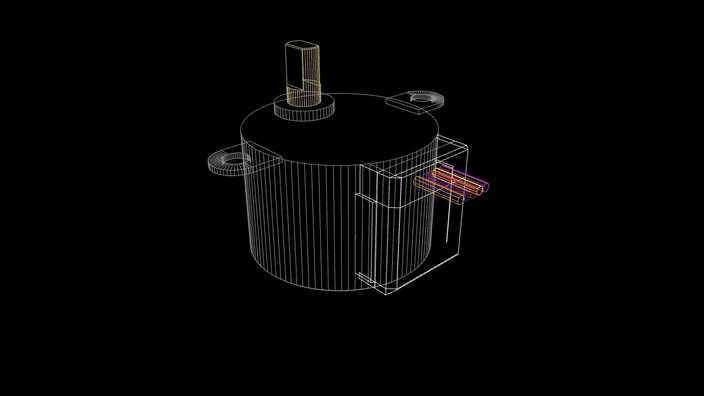

本作品为28BYJ-48型四相五线减速步进电机的三维建模设计成果，建模过程严格参照该型号步进电机的实物尺寸参数与结构特征完成，整体还原度较高。建模阶段首先梳理该款步进电机的组成逻辑，将整体结构拆分为输出轴组件、上端盖、减速齿轮舱、定子绕组舱、下端盖、出线端、固定安装耳七个独立模块逐一构建，确保各部件的装配公差符合实物的配合关系。模型构建过程中，对输出轴的扁位结构、上端盖两处对称安装耳的通孔位置与孔径、机身侧面的定位凸筋、出线端的五线排布顺序都做了精准还原，其中减速舱内置的齿轮传动组按照该型号1:64的减速比参数完成齿形与传动比的匹配设计，还原了该款步进电机通过多级齿轮减速实现低转速大扭矩输出的核心结构特征。材质与渲染阶段，针对不同部件的物理属性赋予对应材质：机身外壳与端盖采用哑光乳白色工程塑料材质，模拟实物常用的阻燃ABS外壳质感；输出轴采用黄铜金属材质，还原金属切削加工的哑光金属质感；引出线分别赋予红、橙、黄、蓝、粉五种不同的绝缘塑胶材质，对应四相五线的接线定义；安装固定耳与机身一体成型，材质与外壳保持统一。渲染场景采用深色哑光背景搭配地面反射效果，通过三点布光突出电机的结构轮廓与材质差异，清晰展现各部件的衔接关系与外观细节。设计过程中充分考虑该型号步进电机的应用场景特征，对安装孔位、轴伸长度、机身外径等关键安装尺寸做了参数化约束，可直接用于智能小车、空调导风、云台转动等小型传动机构的装配干涉校验，也可作为电子类产品结构设计的标准元器件模型调用，模型的结构拆分逻辑清晰，各部件可独立编辑修改，能够适配不同场景下的模型调整需求。
