车辆配套电机风机装置三维结构设计

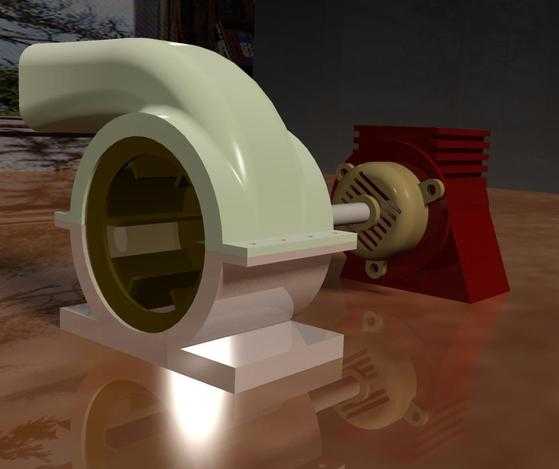

本电机风机装置采用三维参数化建模完成整体结构搭建，建模过程中先对蜗壳式风机腔体进行曲面放样，通过多段截面轮廓扫掠形成流畅的弧形风道结构，保证气流在腔体内的转向过渡平滑，减少风阻损耗。建模时对风机底座的安装定位孔、支撑筋位做了细节还原，底座与蜗壳主体的连接位置做了圆角过渡处理，既符合实际铸件的工艺特征，也能在渲染时呈现自然的光影转折效果。驱动电机部分采用实体建模还原了散热鳍片、端盖安装耳、输出轴的结构细节，电机与风机叶轮的连接轴做了同轴度约束，还原实际装配的配合关系。材质渲染阶段，风机蜗壳主体赋予哑光浅绿工程塑料材质，调整材质粗糙度模拟车用塑料件的磨砂质感，底座赋予浅灰色金属烤漆材质，添加细微的颗粒质感还原铸件表面的肌理；驱动电机端盖赋予米黄色工程塑料材质，散热鳍片部分做了明暗层次区分，红色的电机安装支架赋予高饱和度红漆材质，与主体色彩形成视觉区分，场景中添加反光地面，通过环境光遮蔽效果强化各部件的结构立体感。设计思路上围绕车辆通风系统的功能需求展开，整体结构分为蜗壳风道、叶轮腔体、驱动电机、安装支架四个核心模块，风道出口的弯折角度经过反复调整，适配车辆内饰的安装空间，同时保证出风方向能够对准挡风玻璃及车厢内部区域，兼顾除雾与车厢通风的功能需求；安装支架的造型根据电机的重心位置设计支撑结构，保证装置运行时的稳定性，各部件的连接位置预留了装配间隙，符合实际生产的装配公差要求。模型还还原了风机腔体内部的叶轮安装位结构，能够直观展示气流从进风口进入，经叶轮加速后沿蜗壳导向从出风口送出的完整路径，整体结构紧凑，适配车辆内部有限的安装空间，可用于车用通风系统的结构验证、装配教学以及相关产品的方案展示。
