福特1.9L发动机连杆三维结构设计

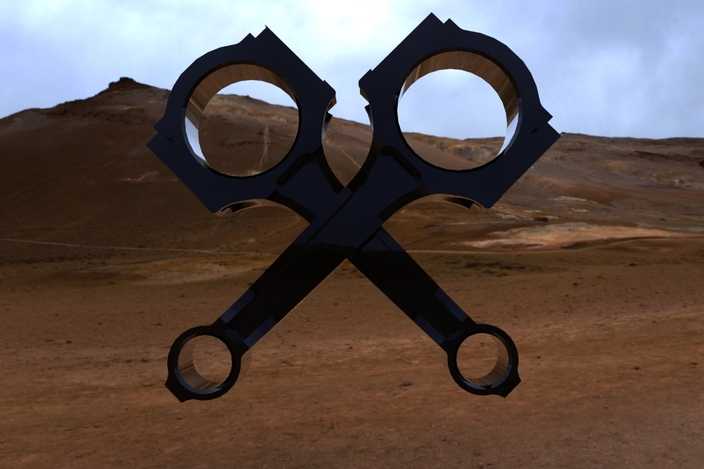

本模型为福特1.9L排量发动机配套连杆的三维设计成果，建模阶段采用SolidWorks完成全参数化特征构建，首先基于内燃机连杆的工况受力逻辑确定整体轮廓尺寸，先绘制连杆小头的活塞销安装孔基准草图，通过拉伸凸台生成小头环形基体，同步完成小头端的润滑油道定位特征预留；随后进行杆身部分的建模，采用变截面工字形轮廓设计，沿杆身中心轴线做放样特征，保证从小头端到大头端的截面平滑过渡，既满足轻量化设计要求，又能兼顾往复运动下的结构强度，杆身与大小头衔接处全部做圆角过渡处理，避免应力集中问题。连杆大头部分采用分体式结构设计，先完成大头端的曲柄销安装孔基体建模，再通过分割特征生成连杆盖与杆身的配合分型面，精准设计螺栓安装孔的定位尺寸与沉孔结构，保证装配时连杆盖与杆身的对位精度。建模完成后对模型进行干涉检查，确认各特征之间无重叠、无错位，所有安装孔的同轴度、端面垂直度公差均符合内燃机零部件的设计规范。材质配置阶段为模型赋予高强度锻钢材质属性，调整材质的金属粗糙度、反光度参数，还原锻钢零件经机加工后的表面质感，渲染阶段采用影棚级三点布光，主光源从斜上方投射突出连杆的轮廓立体感，辅助光源补全暗部细节，环境光弱化阴影生硬感，最终渲染效果清晰呈现连杆的结构细节，包括大小头的环形端面、杆身的工字形截面、大头端的螺栓连接位等关键结构，完整还原了发动机连杆的真实形态，可用于发动机结构教学、装配模拟、有限元受力分析等场景，模型的所有特征均保留参数化编辑属性，可根据不同排量发动机的参数需求快速调整尺寸，适配不同的设计场景。
