金属加工设备用角板固定工装结构

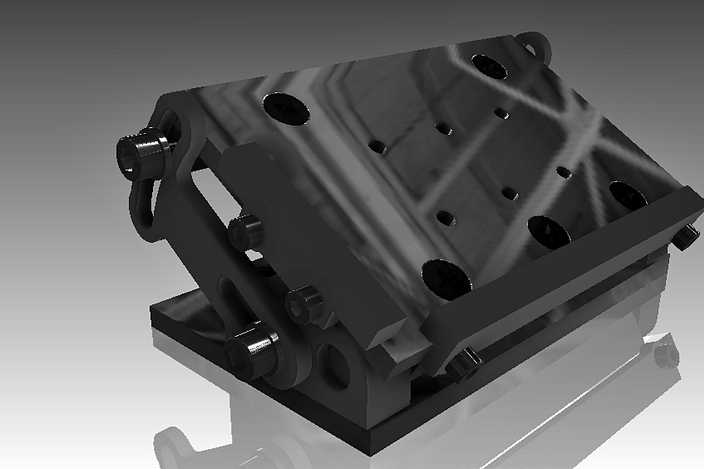

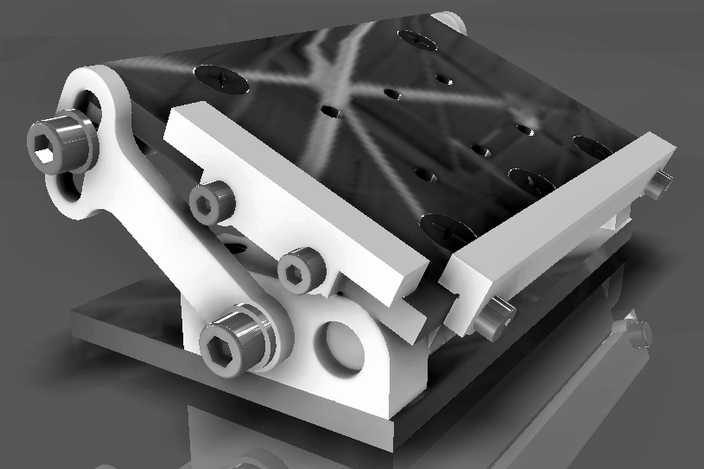

本模型为金属加工场景下使用的角板固定工装，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工工装的设计规范，对每一处装配结构、连接点位都做了精准的尺寸约束，确保各部件之间的装配关系完全符合实际生产中的公差配合要求。模型整体采用分层式结构设计，主体基座为带多组定位孔的厚重金属板件，板面的定位孔按照标准加工工位间距排布，可适配不同规格的工件装夹需求，基座侧边设置有铰接式压紧组件，组件包含带手柄的调节转轴、压块、锁紧螺栓三类核心部件，手柄处做了符合人体工学的弧形弯折设计，方便操作人员手动完成锁紧与松脱操作，压块与工件接触的端面做了防滑纹理处理，避免装夹过程中工件出现移位问题。材质设置上，整体构件统一赋予金属钢材材质，基座部分做了磨砂氧化的表面质感处理，呈现出工业金属特有的哑光银灰色泽，转轴、螺栓等活动连接件则赋予了亮面金属材质，通过细微的材质差异区分固定部件与活动部件，提升模型的结构辨识度。渲染阶段采用工业产品常用的白模线稿叠加渲染风格，在实体模型渲染效果的基础上叠加了结构轮廓线，清晰展现出各部件的衔接关系与装配层次，同时对部件的倒角、螺纹、通孔等细节结构做了重点呈现，完整还原了工装的加工工艺细节。设计思路上，该角板工装核心围绕金属加工过程中的工件固定需求展开，通过铰接式压紧结构实现快速装夹，相比传统螺栓锁紧的固定方式操作效率更高，多组定位孔的设计让工装可以适配不同尺寸的工件装夹，兼顾了装夹稳定性与使用灵活性，整体结构紧凑无冗余设计，所有活动部件都预留了合理的运动间隙，确保实际使用过程中不会出现结构干涉问题，可直接作为机加工工位的工装设计参考，也可用于机械教学场景下的工装结构演示。
