立式手动液压压力试验装置三维设计

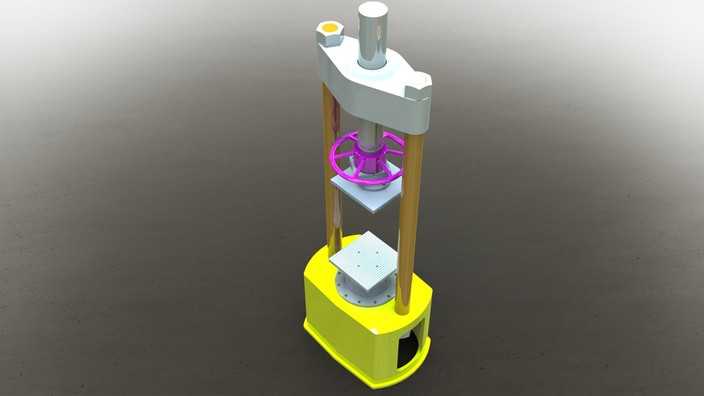

本作品为立式手动液压压力试验装置的三维建模成果，建模过程中严格遵循机械设计的装配逻辑，对装置的每一处结构都做了精准还原。整体采用立式框架布局，底部为集成液压储油与动力单元的箱体结构，建模时对箱体的圆角过渡、侧面操作开孔、底部支撑轮廓都做了细致处理，赋予箱体哑光黄的金属漆面材质，还原工业设备的外壳质感。中部为双导柱支撑结构，两根镀铬光导柱垂直固定于底座与顶部横梁之间，建模时还原了导柱的光滑圆柱面特征，赋予高反光的镀铬金属材质，凸显导向部件的耐磨光洁属性；导柱之间设置上下两层承压工作台，下层工作台直接与底部液压顶升组件相连，上层工作台通过顶部的锁紧结构固定在横梁下方，两层工作台的平面度特征在建模中做了重点体现，赋予磨砂金属台面材质，还原承压部件的平整刚性。顶部横梁集成了手动施压调节结构，包含中心的施压螺杆、两侧的锁紧旋钮，建模时还原了螺杆的螺纹特征、旋钮的防滑纹理，顶部的金属压头与下方工作台同轴对齐，保证施压时的受力均匀性。装置中部还设置了防护与定位结构，中间的环形限位架可沿导柱滑动调整位置，避免施压过程中工件偏移。渲染阶段采用柔和的工业场景布光，在浅灰色背景下突出装置的金属材质层次，镀铬件的高光、漆面的漫反射、工作台的哑光质感都做了区分调校，让整体模型的视觉效果贴近真实工业设备的实物状态。设计思路上围绕小型手动压力试验的使用场景，兼顾结构稳定性与操作便捷性，双导柱结构保证了施压过程的运动精度，底部集成液压单元的设计缩小了装置整体体积，适合小载荷的零件压装、材料压力测试等场景使用，各部件的装配关系清晰，可直接用于结构展示、工作原理演示等用途。
